外啮合齿轮式液压动力单元结构设计

　　这款外啮合齿轮式液压动力元件，是目前开式液压系统中应用占比最高的动力供给部件之一，在中小功率液压回路里的适配性极强，从工程机械的辅助动作回路、机床的工装夹紧油路，到小型农机的液压提升系统、自动化产线的液压执行机构供能，都能见到这类结构的身影。不同于柱塞泵的高精度加工要求与高成本特性，这类齿轮结构的液压元件抗油液污染能力更强，日常维护门槛更低，在工况相对复杂、维护条件有限的户外作业设备中，稳定性表现更突出。

　　从实际功能逻辑来看，该部件依靠一对参数完全匹配的外啮合齿轮在泵腔内部的啮合转动，在吸油侧形成密闭容积的持续增大，完成油箱油液的吸入，再通过齿轮齿槽与泵体内壁的配合将油液输送到压油侧，随着齿轮啮合点的移动，压油侧密闭容积持续减小，将带压油液输送到系统回路中，为后续的液压缸、液压马达等执行元件提供稳定的压力油源。这款结构的进出油口采用侧置螺纹连接形式，相比轴向油口布局，在安装空间受限的阀组集成场景中，管路布置的灵活性更高，不需要额外预留轴向的管路弯折空间，能有效压缩液压站的整体布局尺寸。

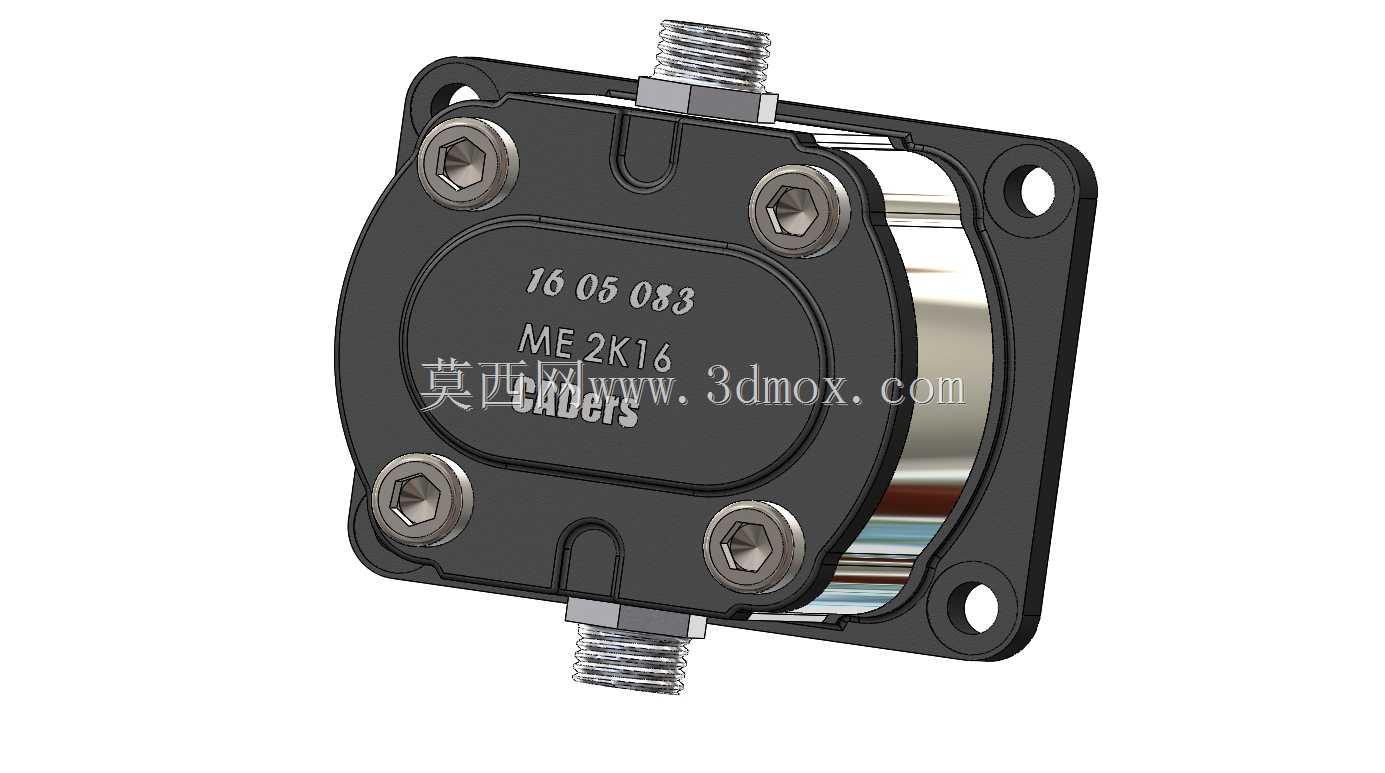

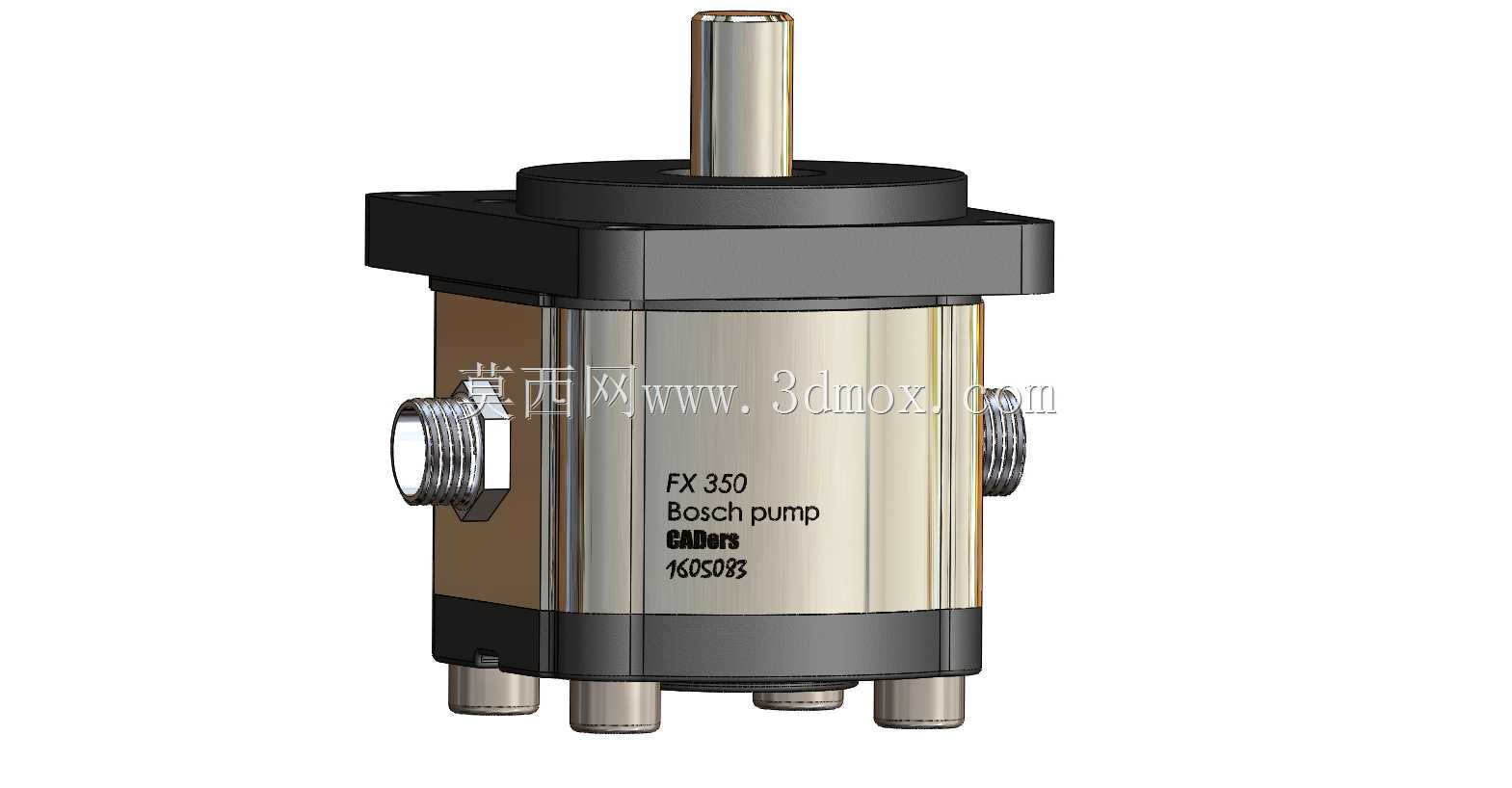

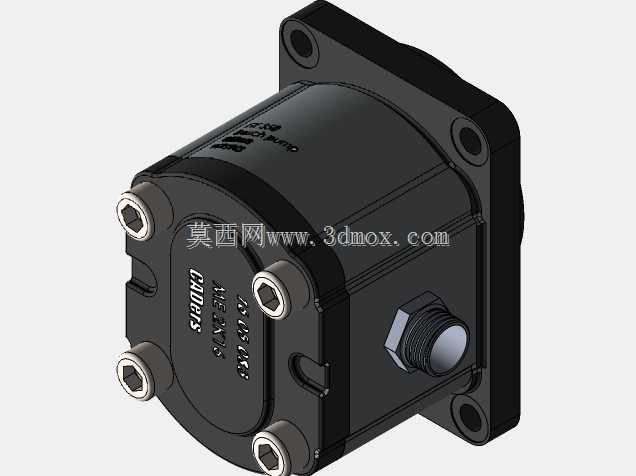

　　设计层面上，这款结构采用了方形法兰安装的定位形式，安装止口设置在法兰端面中心，与驱动端的安装座配合时能保证输入轴与驱动电机输出轴的同轴度，避免偏心带来的轴封磨损、轴承额外载荷问题。输入轴采用单伸端圆柱轴结构，轴端未做额外的键槽展示，实际应用中可根据驱动连接形式选择平键、花键或者抱紧套的连接方式，适配不同的驱动安装需求。泵体的轴向密封采用端盖压紧式结构，四个对称布置的紧固螺栓从泵体一端贯穿到另一端，将前后端盖与中间泵体牢牢压紧，这种对称的螺栓布局能保证端盖受力均匀，避免局部压紧力不足导致的内泄漏增大问题，同时也能抵消齿轮工作过程中产生的轴向力，减少端盖与齿轮端面的磨损。

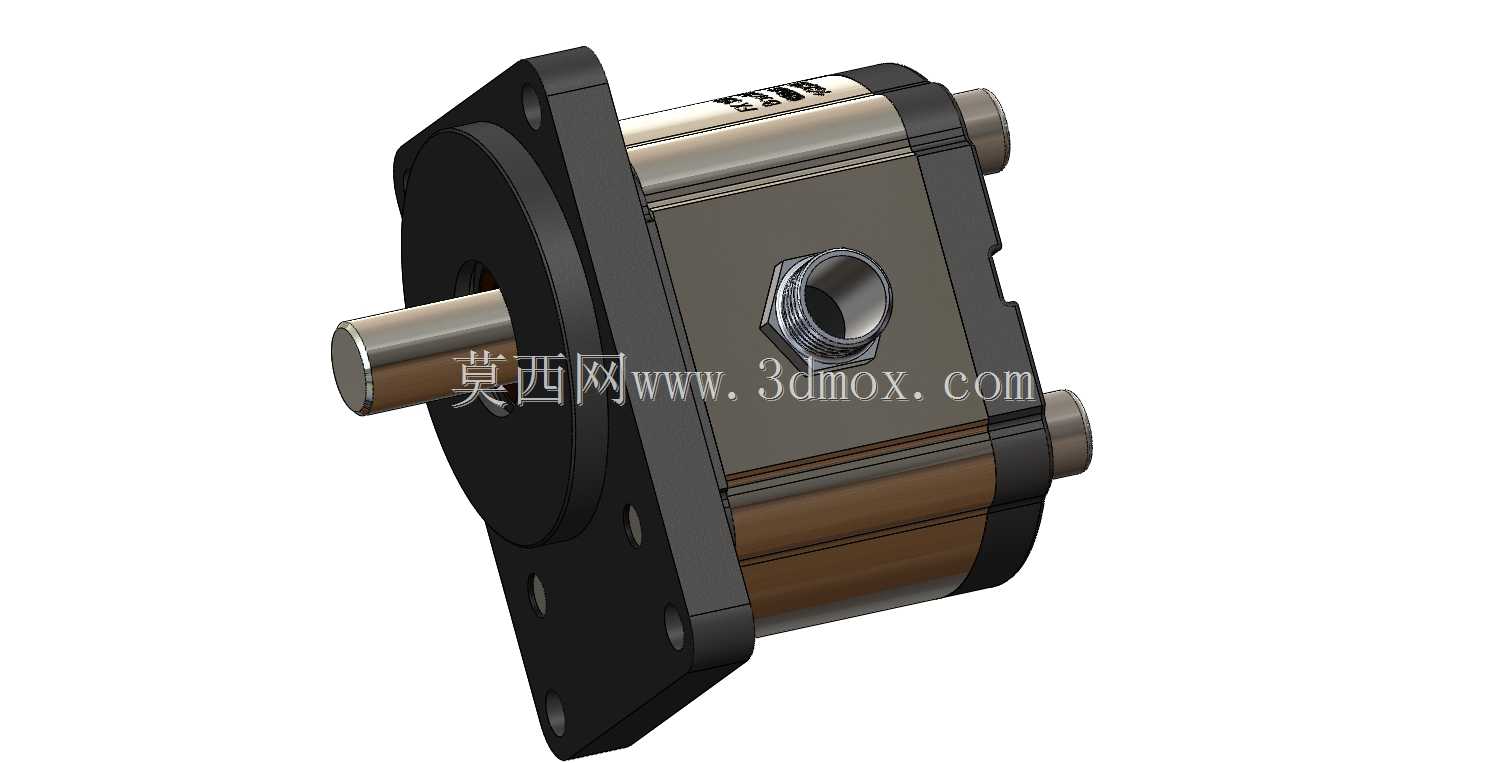

　　从安装边界尺寸来看，这款泵的主体截面为近似方形结构，法兰安装边的尺寸大于泵体主体外径，安装时需要在驱动端预留对应法兰边长的平面安装空间，四个安装孔的位置围绕中心轴对称分布，选型时可直接匹配对应规格的电机法兰或者钟形罩安装位，不需要额外做安装转接板。输入轴的伸出长度控制在合理范围内，既保证与联轴器的配合长度足够传递额定扭矩，又不会因为轴伸过长导致轴端挠度增大，影响轴封的使用寿命。进出油口的螺纹规格匹配常规的液压管路接头，不需要定制特殊规格的连接件，现场安装替换的便利性很高。

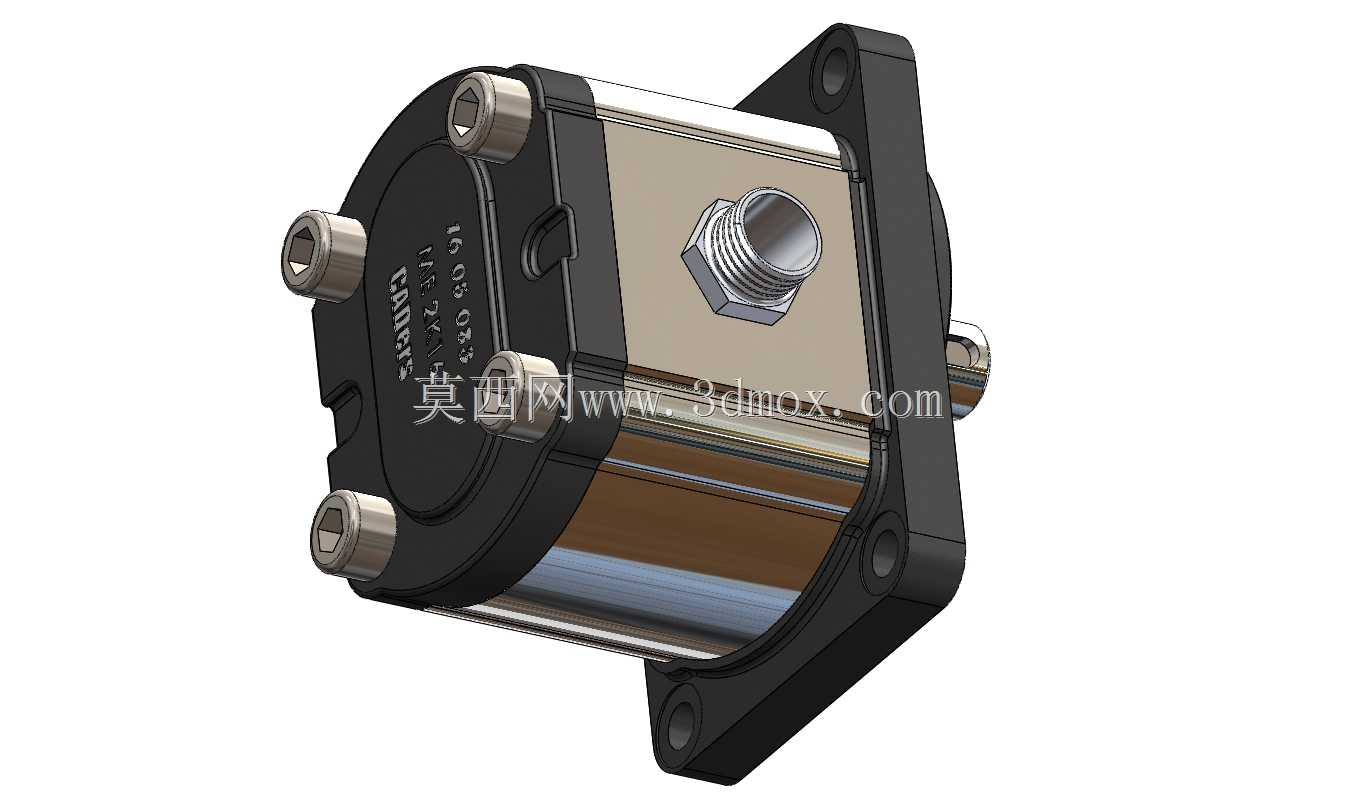

　　在结构细节处理上，泵体侧面设置的两个进出油口处于同一水平高度，这种布局在泵体安装后能保证吸油口的位置处于合理高度，避免吸油阻力过大导致的吸空问题，同时压油口的位置也方便连接压力管路，减少管路的弯折角度。齿轮与泵体内壁的间隙控制在微米级，既保证齿轮转动过程中不会与泵体内壁发生刮擦，又能将径向泄漏量控制在允许范围内，保证泵的容积效率处于较高水平。前后端盖内部设置了滑动轴承支撑位，直接对齿轮轴进行径向支撑，省去了额外的轴承座零件，简化了整体结构，同时缩短了齿轮轴的支撑跨距，提升了轴的刚性，在额定压力工作时轴的变形量更小，能有效减少内泄漏。轴封位置设置在前端盖的轴伸处，采用标准的骨架油封结构，磨损后可直接替换同规格标准件，维护成本极低。

　　实际选型应用中，这类结构的液压元件额定工作压力通常覆盖16MPa-25MPa区间，转速适配范围从每分钟几百转到两千转以上，能直接匹配四级、六级异步电机的额定转速，不需要额外设置减速机构，在小型液压站、设备配套液压系统中能大幅简化动力单元的结构。相比叶片泵，这类齿轮结构的液压元件对油液粘度的适应范围更广，在低温环境下的启动性能更好，不会因为油液粘度暂时升高出现叶片卡滞的问题，在户外低温工况的设备中适配性更强。
