气动六缸径向动力装置结构设计

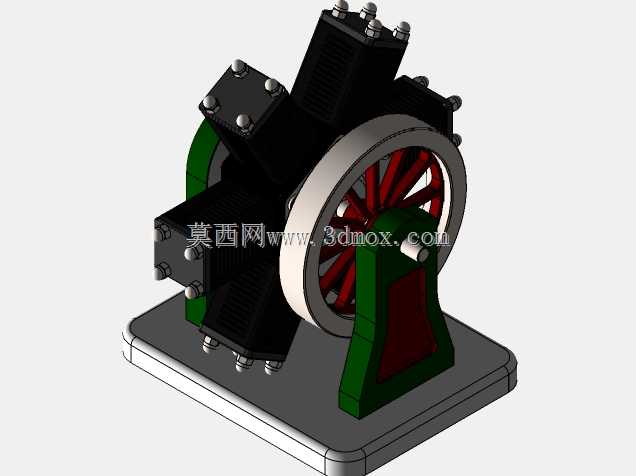

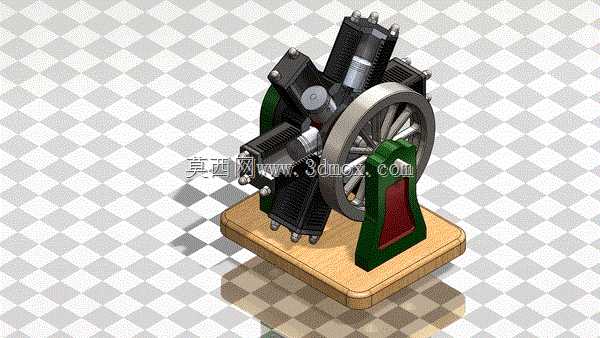

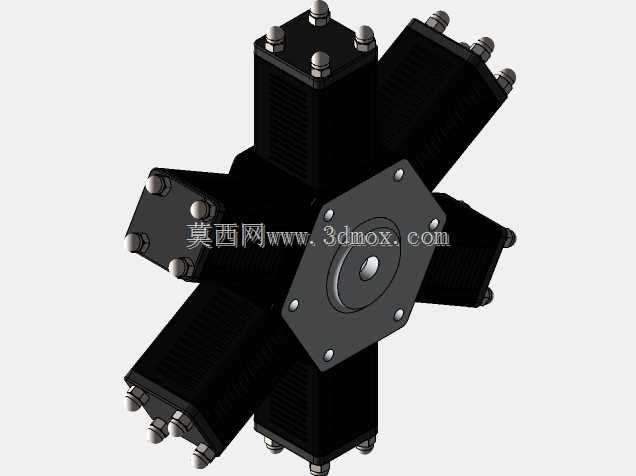

　　在小型动力演示装置、教学实验台以及轻型气动动力输出场景中，径向排布的多缸动力结构凭借紧凑的体积、均衡的动力输出特性，一直是机械结构设计领域颇具代表性的构型。这款六缸径向气动动力装置，采用围绕中心曲轴均匀辐射排布六个气缸的布局，相较于直列排布的同缸数动力结构，径向布局能大幅缩短曲轴的轴向长度，让整体动力单元的重心更贴近安装基座中心，在高速运转时可有效降低曲轴的挠曲变形量，同时六个气缸交替做功的行程间隔更小，动力输出的平顺性远优于同缸数的直列或V型排布结构。

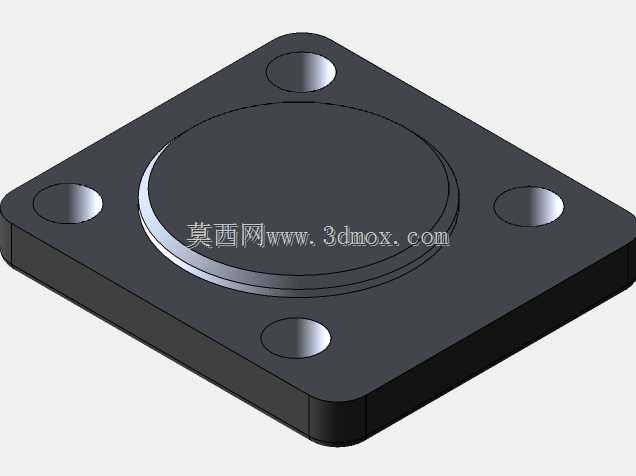

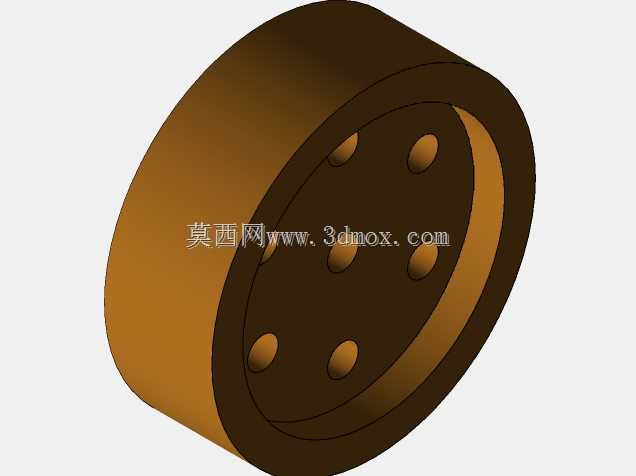

　　从实际应用场景来看，这类气动径向动力装置既可以作为高校机械原理课程的实体演示教具，让学习者直观理解径向发动机的配气逻辑、曲柄连杆传动规律，也可作为小型气动设备的动力输出单元，适配对安装空间径向尺寸有一定余量、但轴向安装空间受限的轻型设备工位。装置整体采用底部木质基座搭配立式支撑座的安装形式，支撑座与基座之间通过定位止口配合，安装时只需在基座对应位置加工四个匹配的安装孔位，即可完成整个动力单元的固定，安装边界清晰，不需要额外设计复杂的适配支架，降低了配套安装的设计成本。

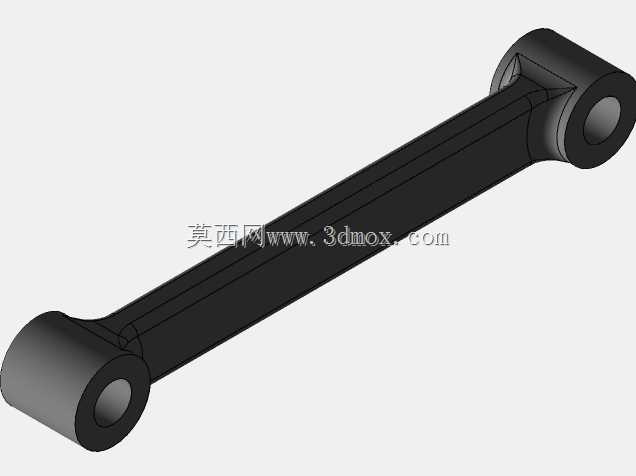

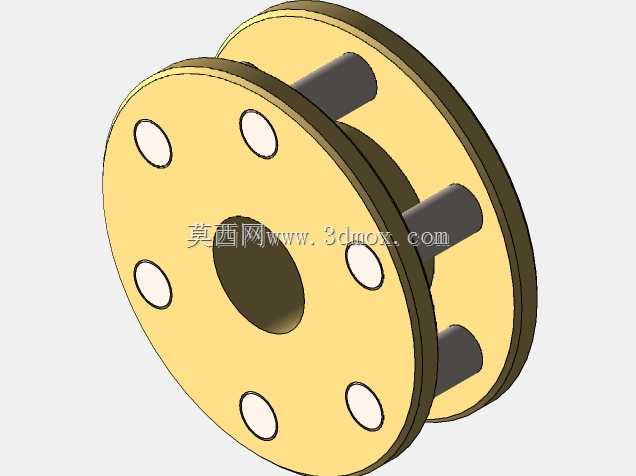

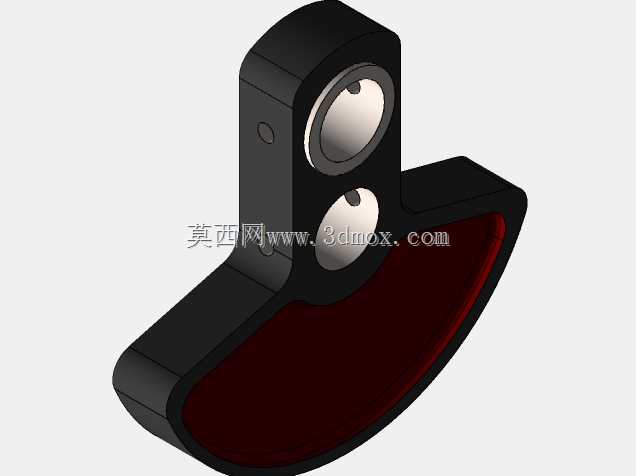

　　设计思路上，这款结构优先考虑了气动驱动的特性，没有照搬燃油径向发动机的复杂配气与散热结构，而是针对压缩空气驱动的工况简化了缸体的气道设计，每个气缸的进气口独立排布，可通过外接的气路分配阀控制各缸的进气时序，匹配曲轴的转角位置实现精准的做功推动。六个气缸的连杆共同连接在中心曲轴的同一个曲柄销上，这种设计是径向发动机的核心特征，相较于多曲柄销的曲轴结构，单曲柄销的加工难度更低，装配时的同轴度更容易保证，同时也减少了曲轴上的应力集中点，提升了曲轴在交变载荷下的疲劳强度。

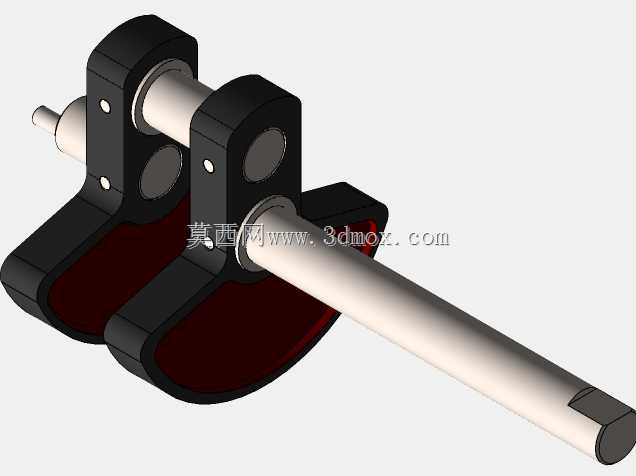

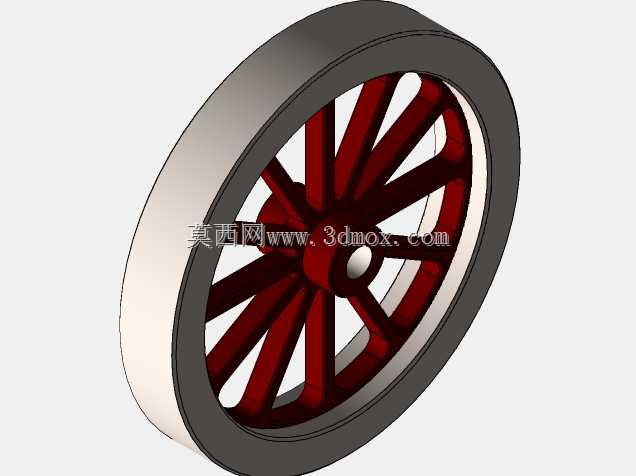

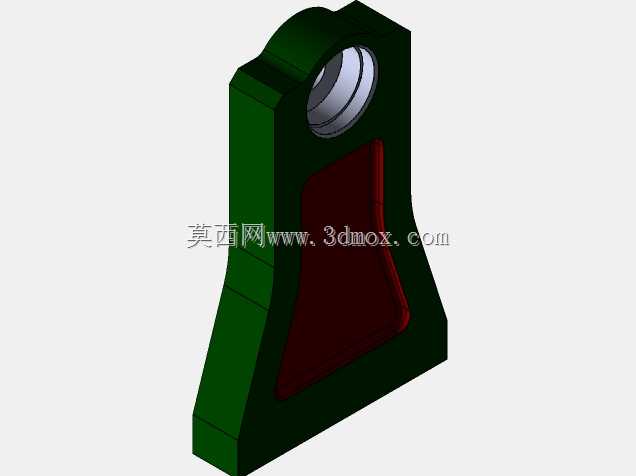

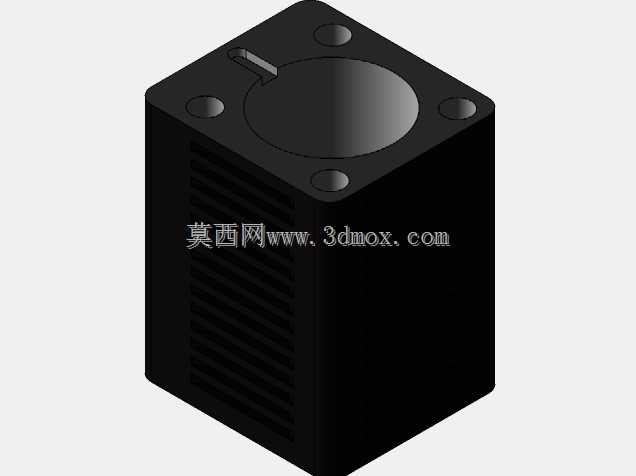

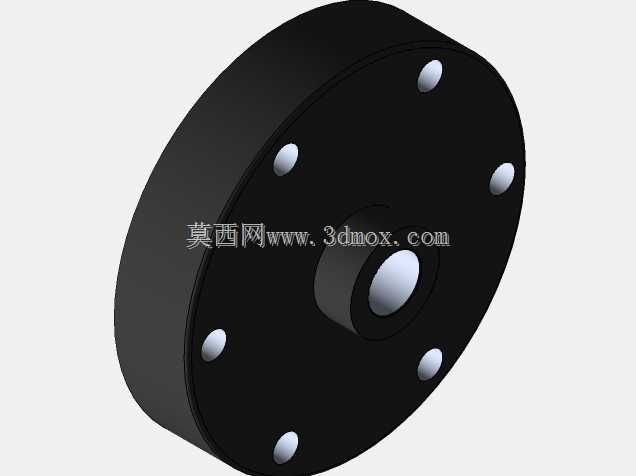

　　从功能特性来看，装置前端集成了大直径的飞轮结构，飞轮的轮缘做了加厚处理，转动惯量较大，能够储存六个气缸交替做功时的多余能量，在气缸换气的间隙释放动能，维持曲轴运转的平顺性，避免出现转速波动过大的问题。缸体部分采用散热鳍片结构，虽然气动驱动的工况下缸体温升远低于燃油发动机，但连续运转时压缩空气膨胀吸热后的温差仍会带来一定的凝露问题，鳍片结构可以增大缸体与空气的接触面积，平衡缸体温度，减少凝露对内部活塞密封圈的侵蚀。支撑座部分采用框架式结构，既为曲轴末端的支撑轴承提供了安装定位面，也预留了足够的观察空间，能够直观看到曲柄连杆机构的运转过程，适配教学演示的需求。

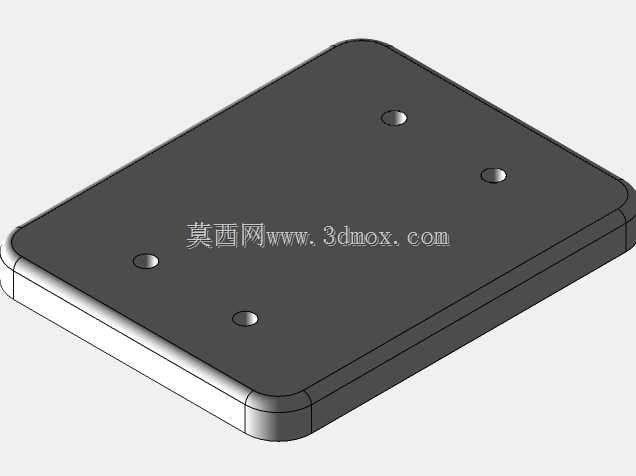

　　外形尺寸方面，整个装置的径向最大尺寸由飞轮直径与外侧气缸的外轮廓共同决定，轴向尺寸仅包含基座厚度、支撑座宽度、缸体轴向长度与飞轮厚度，整体占用空间近似为短圆柱形态，在安装布局时可以围绕中心轴线做圆周方向的气路排布，不需要在轴向预留过多的管线空间。安装基座的边缘做了圆角处理，避免搬运或装配时的锐边划伤，基座底部为平整平面，可以直接放置在实验台面上，也可以通过螺栓穿过基座上的预留沉孔固定在设备机架上，固定后的整体刚性足够支撑最高额定转速下的运转，不会出现明显的共振问题。

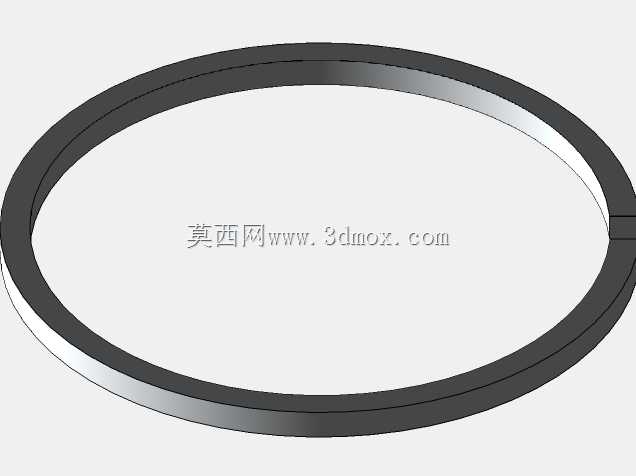

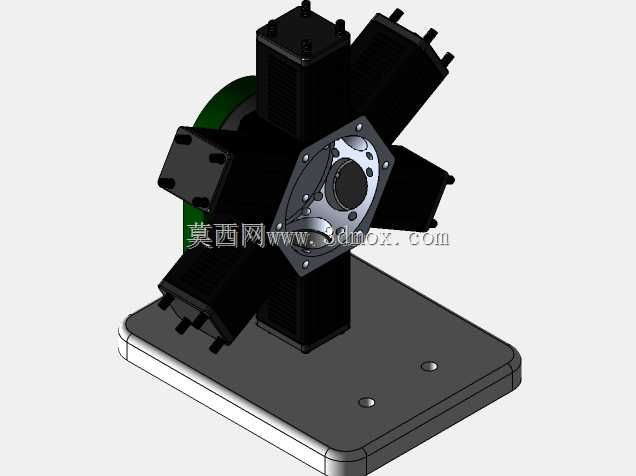

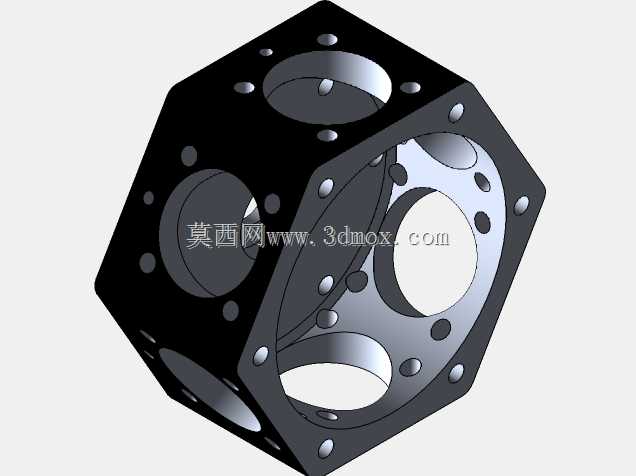

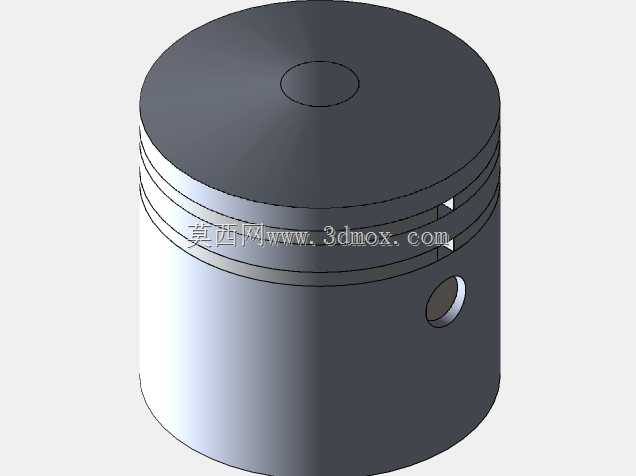

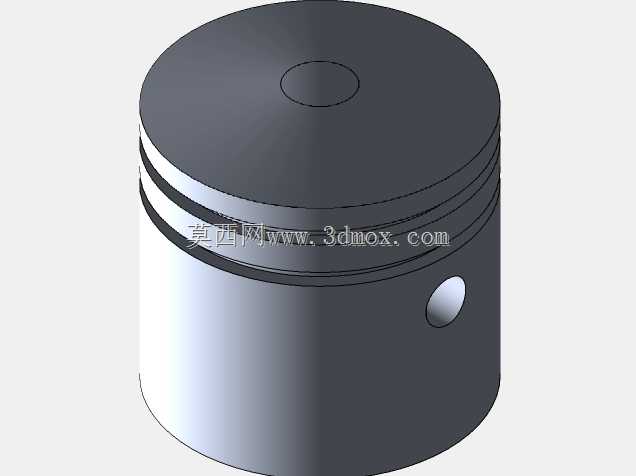

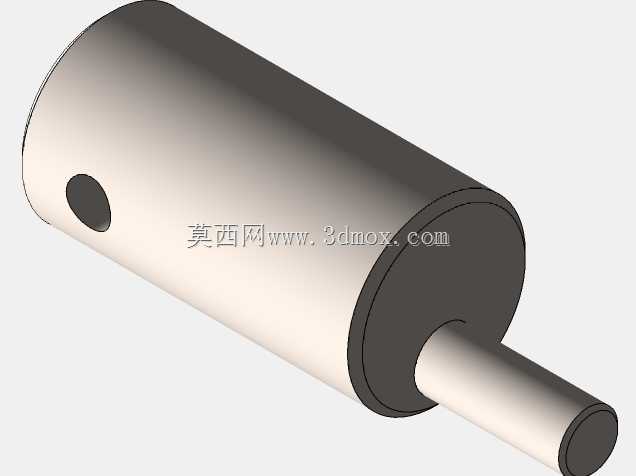

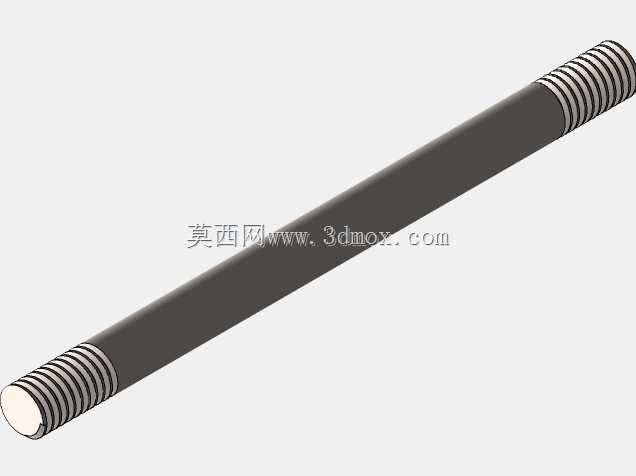

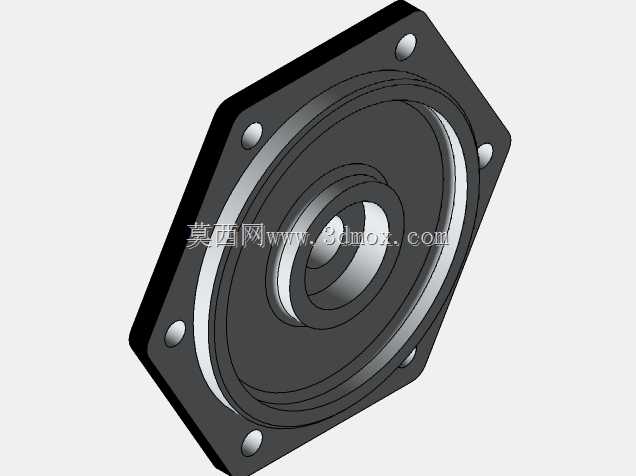

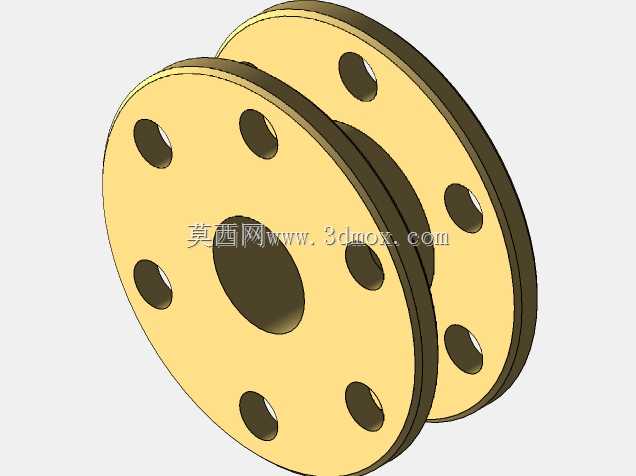

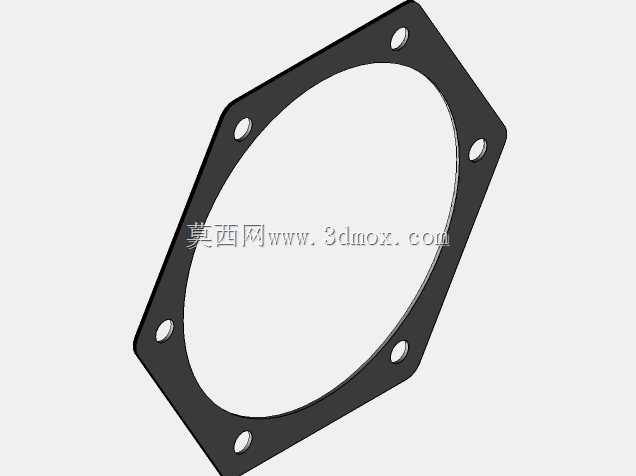

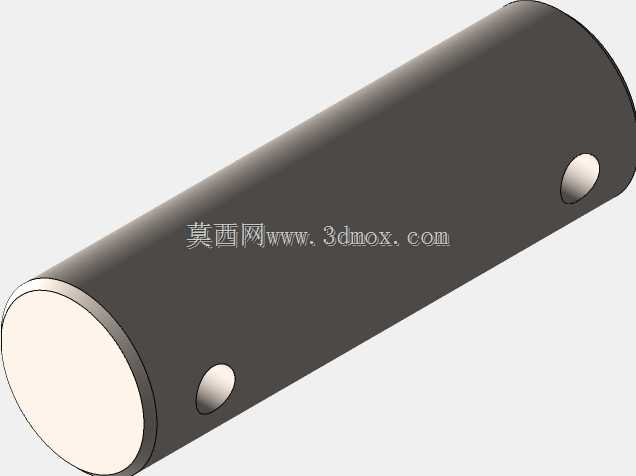

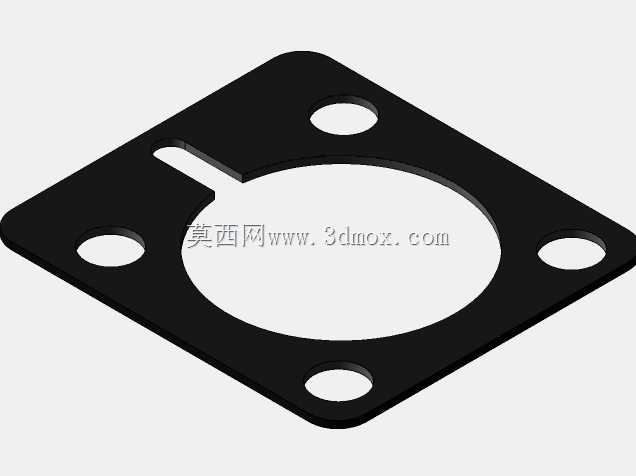

　　在结构细节设计上，每个气缸的活塞与缸筒之间采用耐磨密封圈密封，能够适配常规压力范围的压缩空气驱动，不需要额外添加润滑油即可实现长时间的无故障运转，降低了日常维护的成本。气缸与中心曲轴箱的连接采用法兰定位加螺栓紧固的形式，每个气缸都可以独立拆卸，当某个缸体出现密封件磨损时，不需要拆解整个动力单元即可单独更换配件，维修便利性较好。曲轴的两端分别采用深沟球轴承支撑，轴承座与支撑座、曲轴箱之间采用过盈配合定位，能够承受径向运转时的各个方向的载荷，避免曲轴出现窜动问题。气路接口设置在每个气缸的外侧端面，连接气管时不会与其他缸体或运动部件产生干涉，气路管线可以沿着六个气缸的外侧间隙排布，整体走线整齐，不会被运转的飞轮或连杆剐蹭。
