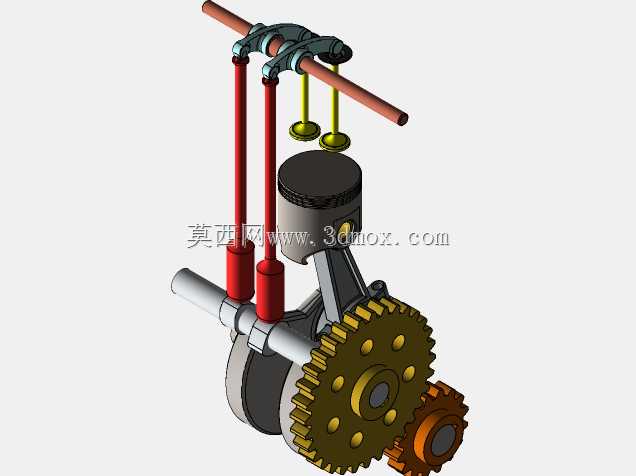

单缸简易活塞曲柄配气机构教学演示结构

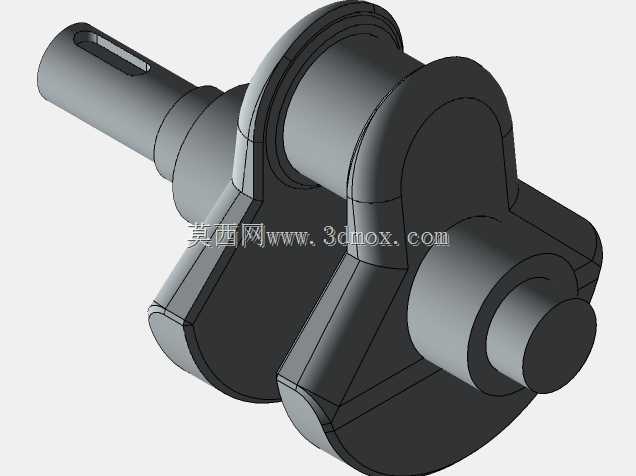

　　这套结构还原了单缸往复式动力装置的核心传动逻辑，拆解了从活塞往复运动到旋转动力输出的完整路径，常被用于职业院校机械原理课堂的具象化演示，也可作为小型动力装置研发初期的原理验证载体，帮助设计人员快速梳理配气、传动、动力输出三个模块的匹配关系。从实际应用场景来看，这类简化结构不需要承担真实工况下的高温高压负荷，核心作用是把内燃机里隐藏在缸体、曲轴箱内的传动关系完全外露，让学习者能直观观察到活塞上行下行时，曲轴转角与气门开闭动作的对应关系，也能清晰看到曲轴齿轮与中间传动齿轮的啮合传动过程，避免了真实发动机因壳体遮挡无法观察内部运动的问题。在功能特性上，这套结构完整保留了往复式动力装置的核心运动副：活塞与缸套的滑动副、

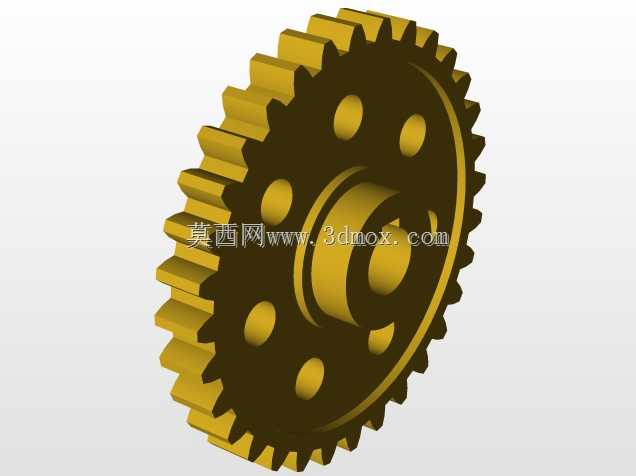

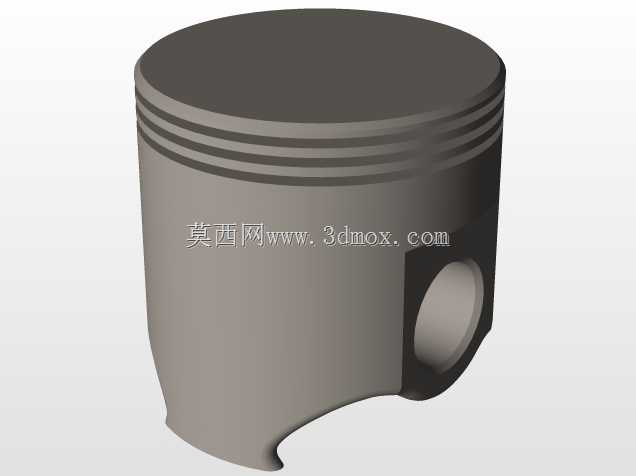

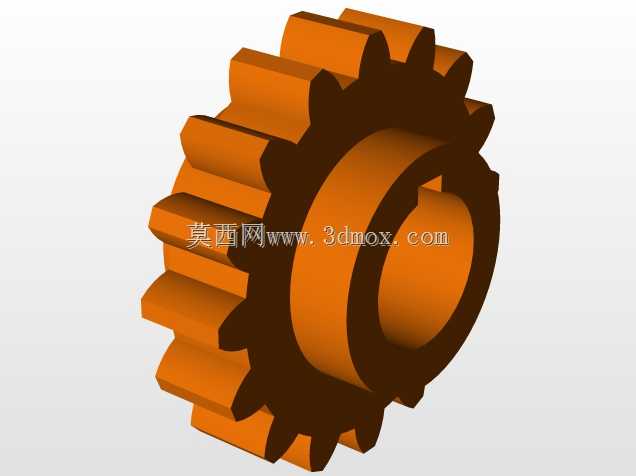

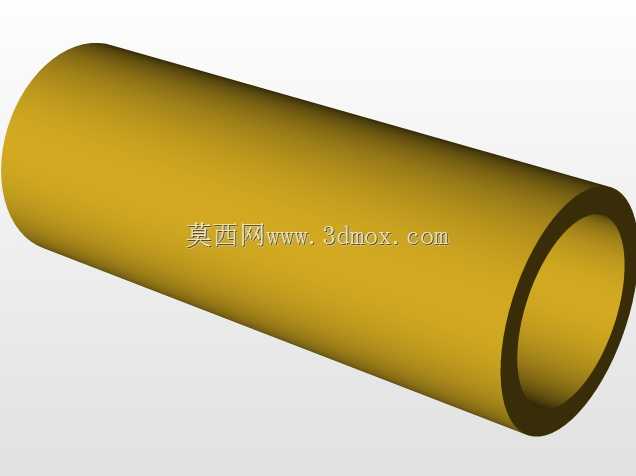

　　连杆与活塞销及曲轴曲柄的转动副、齿轮啮合的传动副、气门杆与气门导管的滑动副，所有运动部件的行程匹配都按照真实单缸机的比例做了缩放，转动曲轴时可以完整模拟四冲程循环里进气、压缩、做功、排气四个行程的部件动作，两个顶置气门的开闭时机通过摇臂与曲轴的传动比做了对应，能直观呈现配气相位的基本逻辑。设计思路上做了大量教学适配的简化处理，没有设置复杂的润滑、冷却、供油结构，把所有非核心的附属部件全部省略，只保留能体现运动原理的核心构件：活塞部分采用了外露式设计，没有封闭缸体遮挡视线，连杆直接连接活塞销与曲轴曲柄，能直接观察到曲柄连杆机构把直线运动转化为旋转运动的全过程；齿轮传动组采用了大小齿轮直齿啮合的结构，大齿轮直接安装在曲轴输出端，

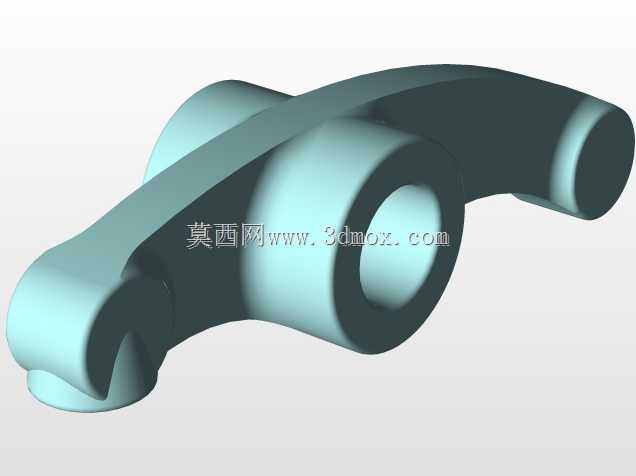

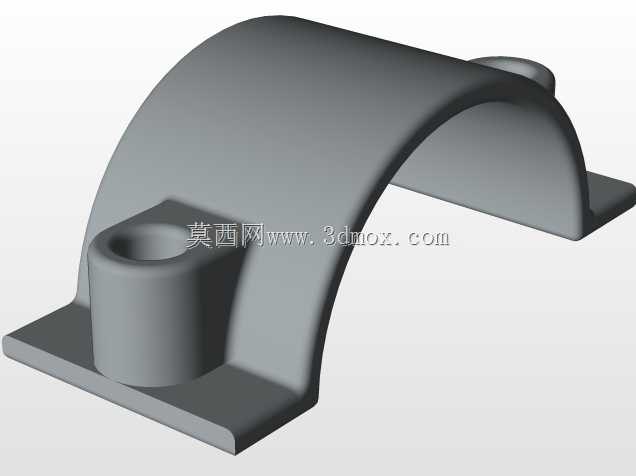

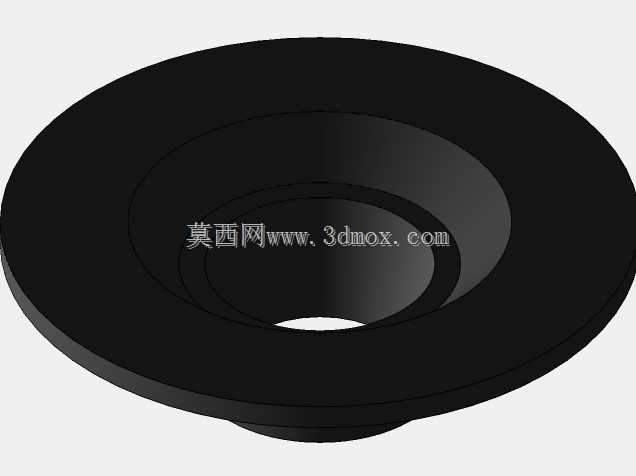

　　小齿轮作为传动轮带动顶置的摇臂轴转动，通过摇臂推动气门完成开闭动作，配气机构的推杆、摇臂、气门弹簧都做了外露处理，每个部件的运动轨迹都没有遮挡。从安装边界与尺寸逻辑来看，这套结构的整体布局遵循了单缸立式发动机的经典排布：曲轴沿水平方向布置，活塞轴线与曲轴轴线垂直相交，齿轮组布置在曲轴的一端，不占用活塞上下运动的行程空间，顶置的摇臂轴与曲轴平行布置，两根推杆沿活塞两侧对称排布，避免与活塞运动路径产生干涉；所有转动副的支撑位置都做了简化的轴座设计，不需要复杂的箱体支撑就能完成装配，整体占用空间紧凑，既可以放置在实验台架上做手动演示，也可以加装小型驱动电机带动曲轴转动，作为动态展示教具使用。在结构细节处理上，

　　活塞与连杆的连接采用了浮动活塞销的设计逻辑，和真实发动机的连接方式保持一致，能还原活塞在往复运动中的微小摆动；齿轮的齿形采用了标准直齿圆柱齿轮的参数，啮合间隙控制在合理范围内，转动时不会出现卡滞或过大虚位；气门部分设置了模拟弹簧的复位结构，摇臂下压气门后能依靠弹簧力带动气门复位，和真实配气机构的复位逻辑一致，不会出现动作脱节的问题。对于三维建模从业者来说，这套结构的建模过程可以很好地练习多运动部件的装配约束逻辑，需要提前计算好活塞行程、曲柄半径、齿轮传动比、气门升程之间的匹配关系，才能保证运动仿真时所有部件动作协调，不会出现干涉或运动错位的问题；对于设备选型与结构设计人员来说，这套简化结构可以快速验证曲柄连杆机构的运动参数，比如不同曲柄半径下的活塞侧推力变化、不同齿轮传动比对配气时机的影响，不需要搭建复杂的完整发动机模型就能完成核心原理的验证，大幅缩短前期原理验证的周期。
