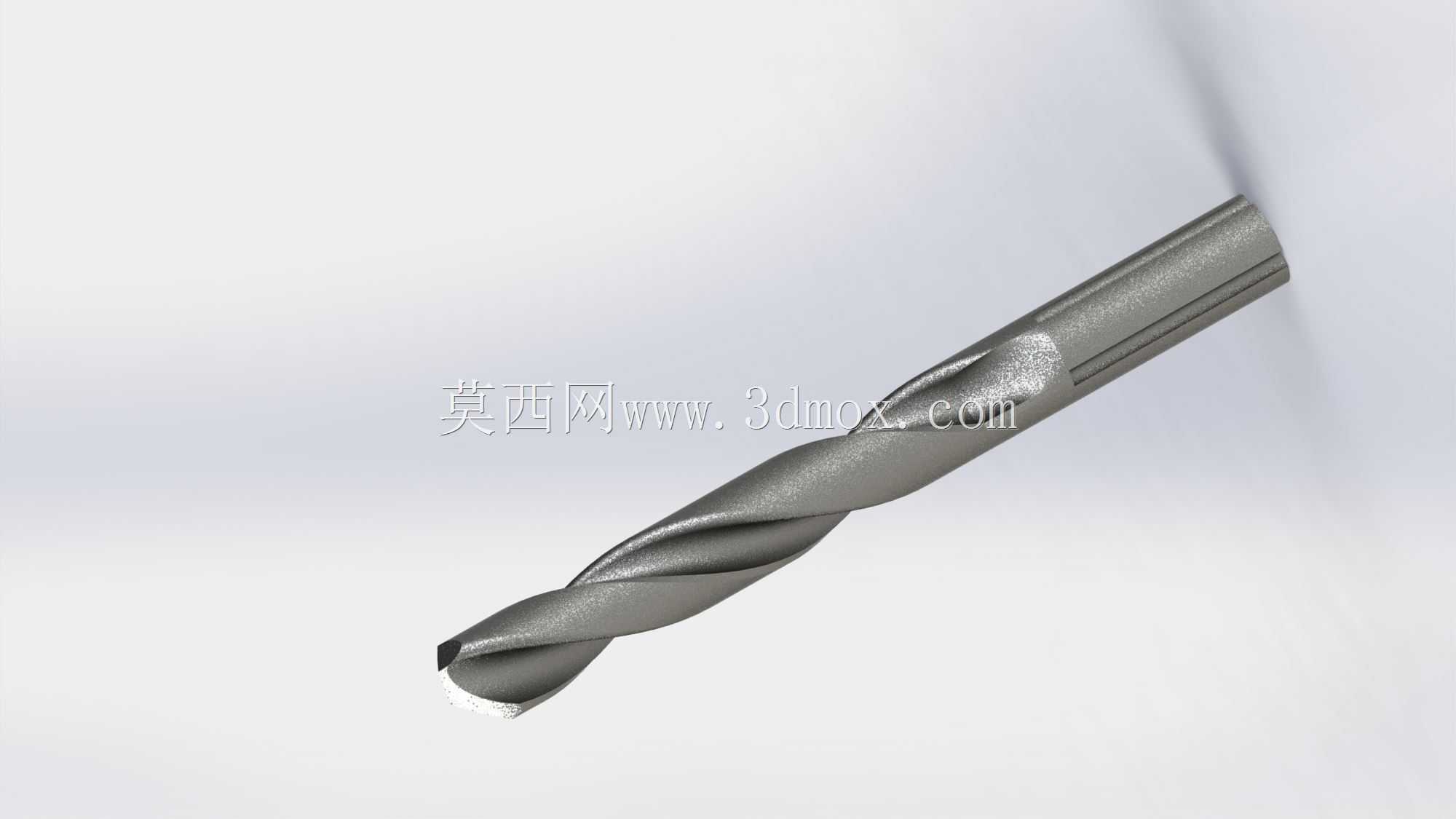

标准直柄麻花钻三维结构设计

　　在常规金属切削加工场景里，孔加工占比接近机加工总工时的三分之一，直柄麻花钻作为孔加工环节最通用的切削刀具，几乎覆盖了从普通台钻、立式钻床到加工中心的绝大多数钻孔工序，不管是普通碳钢、合金钢工件的粗钻定位，还是有色金属、非金属板材的预钻孔加工，这类刀具都是车间工装库里消耗量最大的品类之一。做这个三维结构的时候，最先要明确的是刀具各部分的功能边界，不能只照着外观画螺旋槽就完事——直柄部分是装夹定位基准，和钻夹头的配合公差直接决定钻孔时的径向跳动量，建模时柄部的圆柱度要严格控制，表面不能有建模残留的棱边，实际生产里柄部如果有磕碰变形，装夹后钻头回转中心偏移，很容易出现孔径超差、孔壁粗糙度不达标的问题，甚至会在钻削深孔时出现钻头折断的风险。

　　切削部分的几何参数是整个模型的核心，两条主切削刃的对称度是建模时反复核对的重点，要是两条刃的角度、长度不一致，钻削时会出现单边受力，不仅钻出来的孔会偏斜，钻头的磨损速度也会成倍加快。横刃的修磨结构也做了还原，实际生产里标准出厂的麻花钻横刃较长，轴向钻削阻力大，很多操作工都会根据加工材料修磨横刃，建模时保留了横刃的原始结构，同时给后续修磨参数调整留了建模余量，方便不同加工场景下做参数化修改。螺旋槽的导程设计是排屑顺畅与否的关键，针对普通钢材加工的常规场景，螺旋角取了通用的30度数值，槽型的截面曲线做了平滑过渡，没有出现曲率突变的位置——实际钻削时切屑会顺着螺旋槽向外排出，如果槽型有台阶或者曲率突变，切屑很容易卡在槽内，

　　轻则刮伤已加工孔壁，重则挤断钻头，尤其是钻削塑性材料的时候，长切屑的排出路径对槽型顺滑度要求更高。钻尖的顶角同样采用了通用加工的118度设计，这个角度适配绝大多数普通结构钢的钻削工况，如果是加工硬脆材料可以调整为更大的顶角，加工软质材料则可以适当减小顶角，建模时把顶角参数做了可编辑约束，不需要重构整个模型就能快速调整钻尖角度。刃带部分的结构也做了精准还原，两条对称的刃带在钻削时起到导向作用，和孔壁轻微接触保持钻头进给方向的稳定，刃带的宽度、倒锥量都参考了通用刀具的标准参数，倒锥结构可以减少钻头和孔壁的摩擦，避免钻削过程中钻头过热退火。从安装边界来看，直柄部分的直径公差取h6级，适配市面上绝大多数标准钻夹头的装夹范围，

　　不需要额外的过渡套就能直接装夹使用，刀具的总长、刃长比例参考了通用直柄麻花钻的标准系列，既保证了足够的钻削深度，又避免了长径比过大导致的刚性不足问题。实际建模过程中，还特意还原了钻头的切削刃后角结构，后角的存在可以减少切削刃和工件加工面的摩擦，不同直径的钻头后角取值有差异，小直径钻头的后角适当做大，避免钻削时刃口扎入工件，大直径钻头后角稍小，保证刃口的强度。整个模型的所有曲面都做了连续性检查，没有出现破面、重叠面的问题，不管是用来做加工工艺仿真、刀具路径模拟，还是做工装夹具的干涉检查，都能直接调用，不需要额外修复几何。在做装配验证的时候，把模型导入到标准钻夹头的装配体里，模拟了钻削进给的全行程，确认了螺旋槽、刃带部分和夹头、工件夹具都没有干涉，完全符合实际加工的装夹使用要求。
