手推式圆筒载运周转小车结构设计

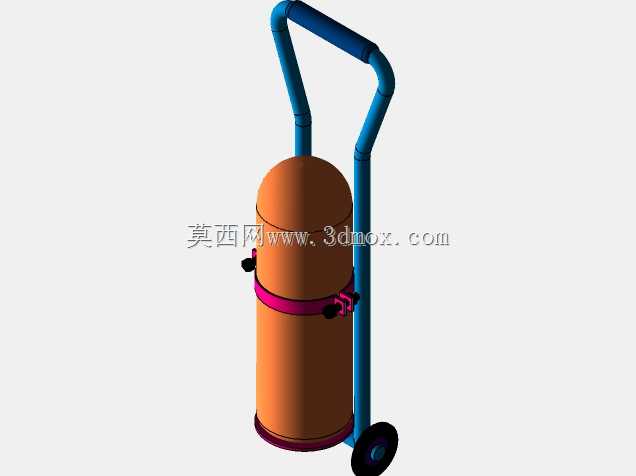

　　在中小批量生产的机加工车间、表面处理工段或是仓储物料周转环节，圆柱形筒体类工件的转运一直是容易被忽略的细节痛点——这类工件径向为圆弧面，直接堆放在普通平板手推车上容易发生滚动磕碰，若是盛装液体或是带压的成品筒体，滚落不仅会造成工件表面涂层、密封结构的损伤，还可能带来介质泄漏的安全隐患，这款手推式圆筒载运小车正是针对这类场景开发的专用周转载具。从结构设计逻辑来看，整车没有采用复杂的动力或是夹持机构，完全依靠结构形态实现对筒体的限位，首先是承载区域做了与筒体直径匹配的弧形贴合托底，托底边缘做了向上的翻边结构，筒体放置后下半部分嵌入弧形托座内，不需要额外绑带就能限制径向的窜动，日常短距离转运时只要将筒体竖直放入托座即可，

　　取放动作不需要额外操作锁紧件，适配单人作业的操作节奏。车架主体采用圆管弯折成型的一体式推把结构，推把从承载底座两侧向上延伸后向操作侧弯折，弯折角度经过人机工程校核，身高在165cm到180cm之间的操作人员推行时，手臂自然下垂即可握住推把横杆，不需要刻意弯腰或是抬臂，长时间往返转运也不容易产生肢体疲劳；推把与承载底座的连接位置做了三角加强筋焊接，避免满载推行时推把出现受力晃动感。行走部分采用单组后轮搭配前置支撑的结构，两个脚轮分别安装在承载底座的后侧两角，轮体选用硬质聚氨酯材质，既能够承受满载时的垂直载荷，在车间环氧地坪或是水泥地面推行时也不会产生过大的滚动阻力，同时不会在地坪表面留下压痕；当小车处于静置放置状态时，

　　承载底座前侧的两个支撑脚直接接触地面，与两个后轮形成四点支撑，即使操作人员不小心碰撞推把，小车也不会出现前倾或是侧翻，稳定性远高于普通两轮手推车。筒体的中部位置设置了一圈快拆式绑带结构，绑带一端固定在车架侧方的管架上，另一端通过插扣与对侧的卡座连接，当转运表面光滑、重量较大的筒体，或是需要经过车间门口减速带、地面凹坑路段时，扣上绑带就能进一步限制筒体的上下跳动，避免筒体从托座中脱出；绑带的长度可以根据筒体的实际外径做微调，能够适配一定直径范围内的圆柱形筒体载运需求，不需要针对单一规格筒体单独制作载具。从安装边界尺寸来看，整车的宽度控制在450mm以内，能够顺利通过车间内常见的600mm宽消防通道、设备之间的检修间隙，

　　不会因为车体过宽影响通行效率；推把顶端距离地面的高度控制在900mm左右，既符合人机操作的高度要求，也能够顺利进入大部分货梯、车间隔断门的门洞，不需要额外调整姿态就能推行通过。承载托座的深度设计为筒体直径的三分之一，既保证了筒体放置后的嵌入限位深度，也不会因为托座过深导致筒体取放时需要抬升过高的高度，单人操作时就能完成50kg以内筒体的上下料动作。在实际应用场景中，这款小车除了用于机加工车间的钢质筒体半成品转运，也可以配套用于小型压力容器生产环节的工序间周转、涂装车间的筒体挂装前转运、仓储环节的圆柱形物料出库配送，相比通用平板手推车，它不需要额外铺垫防滑垫、设置临时挡块，省去了转运前的准备工作；相比定制化的大型筒体转运设备，它的结构简单、自重较轻，单人就能轻松挪动转向，适合小批量、多频次的短距离转运作业。设计过程中特意规避了复杂的钣金折弯结构，大部分车架构件都采用标准圆管切割、弯折后焊接成型，生产加工不需要开置专用模具，小批量制作时的加工成本较低，后期维护也十分方便，脚轮、绑带都采用标准件，出现磨损后直接更换同规格配件即可，不需要整体更换车架。
