高精度螺旋锥齿轮传动结构设计

　　在相交轴动力传递的工况场景中，螺旋锥齿轮是应用占比极高的核心传动部件，不同于直齿锥齿轮仅能在低速轻载场景下使用的局限，这类带螺旋齿向的锥齿轮可以在高转速、大扭矩传递的工况下保持更低的运行噪音与更平稳的啮合状态，常见于汽车驱动桥差速单元、机床主轴传动箱、航空航天辅机传动系统、精密伺服传动机构等需要轴线相交布置动力路径的设备中。从实际使用的功能特性来看，螺旋锥齿轮的轮齿呈弧形分布在节锥面上，啮合过程中轮齿是逐步进入接触再逐步退出啮合的，不会出现直齿锥齿轮啮合瞬间的刚性冲击，因此在高速运转时的振动与噪音控制表现远优于直齿结构，同时重合度更大的啮合特性也让单齿承受的载荷被分散到更多同时接触的齿面上，

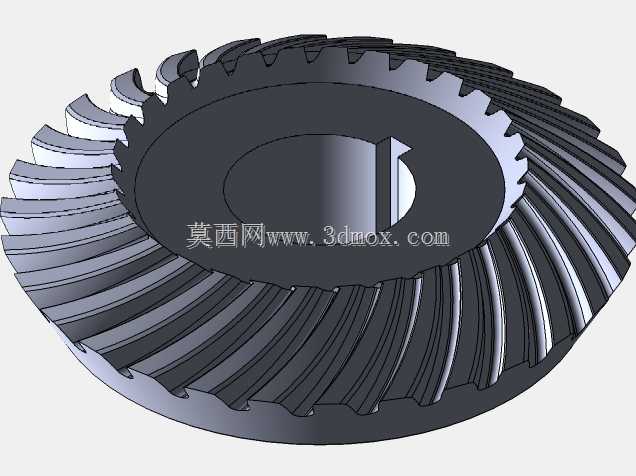

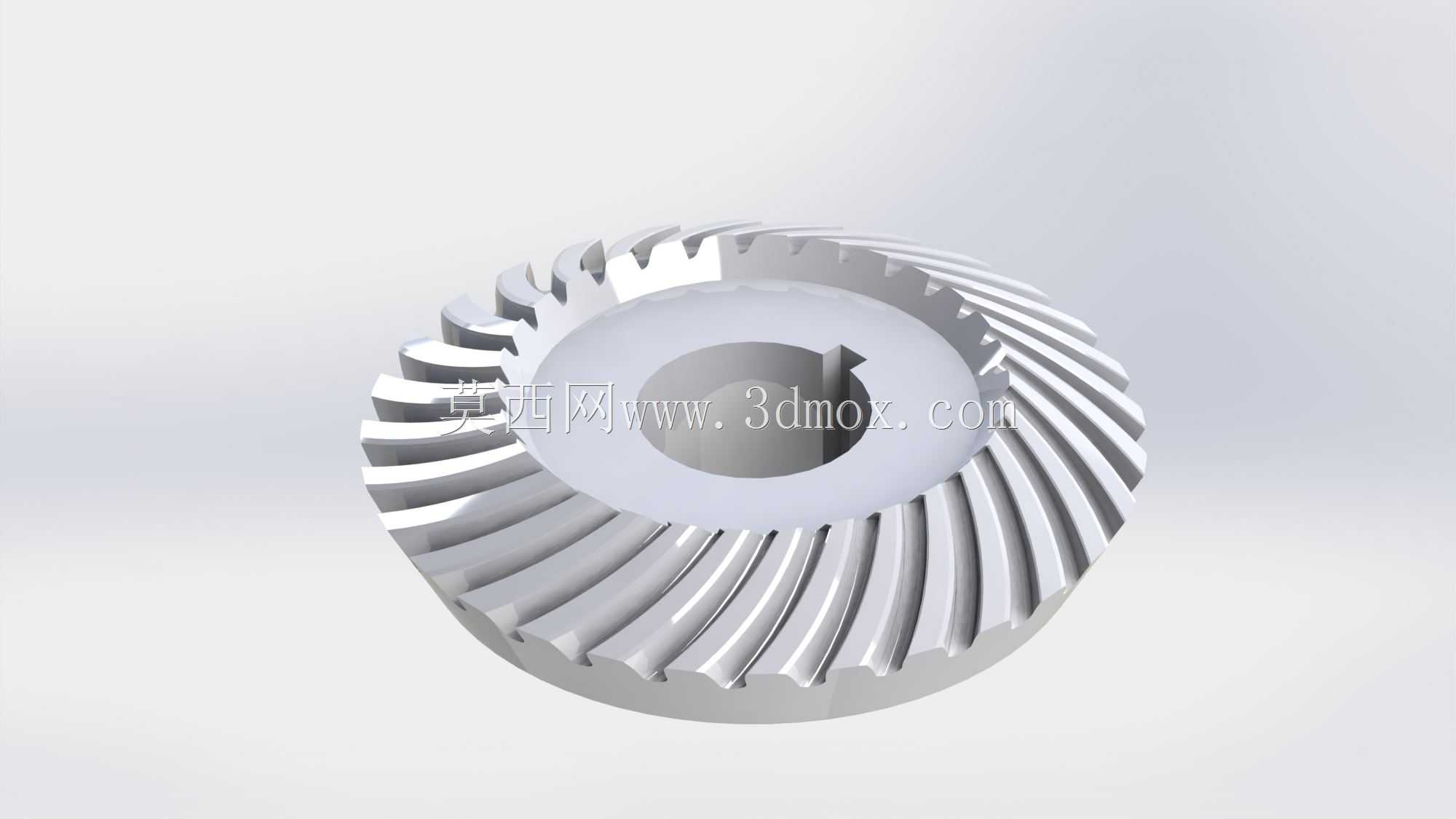

　　整体承载能力比同模数同齿数的直齿锥齿轮高出30%以上，非常适合需要紧凑结构同时传递大扭矩的安装场景。在开展这类齿轮的三维结构设计时，首先需要明确安装距的边界约束，也就是齿轮安装基准面到节锥顶点的轴向距离，这个参数直接决定了配对齿轮的啮合间隙与接触斑点位置，设计过程中需要预留合理的安装调整余量，避免实际装配时因为加工公差累积导致啮合偏载；齿向螺旋角的选择需要结合实际转速与载荷匹配，通常取35度作为通用工况的折中参数，螺旋角过大会导致轴向分力过大提升轴承选型的载荷要求，螺旋角过小则无法发挥螺旋齿平稳传动的优势。齿部的结构设计上，轮齿的大端模数为标准模数基准，沿着齿宽方向从大端到小端齿厚逐步递减，齿槽宽度同步收窄，

　　设计时需要严格控制齿面的接触区位置，理想的接触斑点应该位于齿面中部偏小端的位置，避免满载工况下齿面接触区偏移到大端边缘造成应力集中断齿。中心的轴孔设计需要匹配传动轴的配合公差，通常采用H7/k6的过渡配合保证传动同轴度，轴孔内的键槽需要对称布置在齿轮的受力对称面上，避免高速运转时出现动不平衡量；齿轮的背锥面需要与安装基准面保持严格的垂直度公差，端面跳动量需要控制在0.02mm以内，防止装配后齿轮出现偏摆导致啮合冲击。从安装边界来看，这类螺旋锥齿轮的轴向安装位置需要通过调整垫片进行微调，保证配对齿轮的节锥顶点完全重合，否则会出现齿面接触不均、局部磨损过快的问题；径向安装时需要保证两相交轴线的夹角偏差控制在分级公差范围内，

　　轴线偏移量过大会直接导致轮齿啮合侧隙失控，轻则出现传动回差过大影响传动精度，重则出现卡齿打齿的失效问题。在实际选型应用时，需要结合设备的额定输入扭矩、最高工作转速、传动比要求匹配对应的齿轮参数，齿面硬度的选择需要匹配工况载荷特性，重载冲击工况下通常采用渗碳淬火处理的硬齿面结构，平稳载荷的中低速场景可以采用调质处理的中硬齿面降低加工成本。不同于平行轴传动的圆柱齿轮，螺旋锥齿轮的啮合对安装误差的敏感度更高，因此在三维建模阶段就需要完成配对齿轮的啮合干涉检查，模拟实际装配位置下的齿面接触轨迹，提前验证齿侧间隙是否在合理区间内，避免后续加工装配阶段出现匹配问题。轮齿的齿根圆角设计需要做平滑过渡处理，避免应力集中降低轮齿的弯曲疲劳强度，齿轮的轮毂厚度需要结合传递扭矩的大小做强度校核，保证在最大冲击载荷下不会出现轮毂开裂的失效形式。对于精密传动场景使用的螺旋锥齿轮，建模时还需要考虑齿形修形参数，对齿顶与齿端做适量的修缘处理，补偿安装误差与受力变形带来的啮合偏移，进一步降低高速运转时的传动噪音与啮合冲击。
