工业管道式轴流通风机结构设计

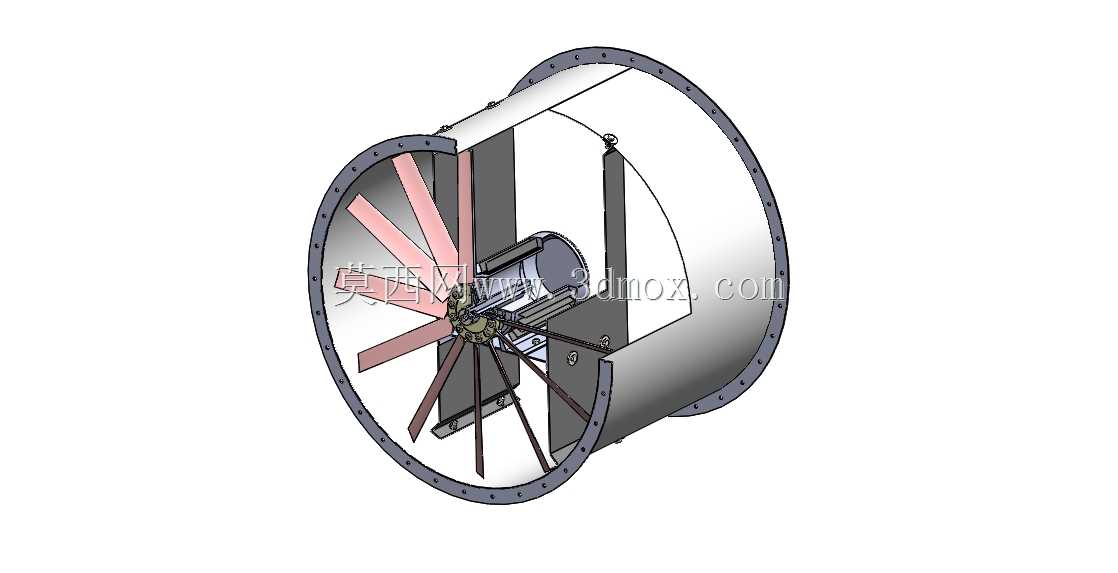

　　这款轴流风机的三维结构，完整还原了工业场景中常用的管道式轴流通风设备的全部装配细节，从风筒法兰、叶轮组件到内置电机安装支架都做了全参数化的结构呈现，能够直接用于通风系统的布局校核、安装干涉检查以及同类型设备的结构参考。在实际工业应用中，这类轴流风机的适用场景非常广泛，厂房车间的岗位送风、设备柜体的散热排风、除尘系统的气流输送、地下管廊的通风换气都会用到同结构的轴流通风设备，相比离心风机，它的风阻更低、安装长度更短，非常适合嵌入直连的通风管道中使用，不需要额外做变径转接就能适配同直径的风管接口。从结构设计思路来看，整个风机采用直筒式风筒作为主体承载结构，风筒两端的法兰盘做了等距螺栓孔布局，能够直接与管道法兰或者墙面安装框通过螺栓紧固，

　　安装时不需要额外制作转接支架，只要保证两端对接面的密封垫平整，就能避免通风过程中的漏风问题。风筒内部的电机安装采用了多根径向布置的支撑筋结构，支撑筋一端焊接在风筒内壁，另一端与电机固定座连接，这种结构既能够保证电机运行时的同轴度，避免叶轮转动时出现动平衡偏差，又能最大程度减少支撑结构对气流的阻挡，降低风阻带来的能耗损失。叶轮部分采用了等安装角的宽叶片设计，叶片数量经过气流仿真优化，在保证足够风量的前提下，能够降低叶片转动时的气流紊流噪音，叶片与轮毂之间采用螺栓紧固连接，后期如果出现叶片磨损或者动平衡失效的情况，可以单独更换叶片，不需要整体更换叶轮组件，降低设备维护成本。从安装边界尺寸来看，整个风筒的外径与对接管道的公称直径匹配，

　　法兰盘的外径比风筒外径大出标准螺栓安装边距，安装时需要在墙体或者管道支架上预留出法兰螺栓的操作空间，尤其是法兰周向的螺栓位置，要预留足够的扳手操作空间，避免后期安装或者检修时无法紧固螺栓。风机的轴向长度控制在合理范围内，不会占用过长的管道安装空间，对于安装空间局促的吊顶内部或者设备夹层场景，这种短轴向尺寸的结构优势非常明显，不需要额外调整管道布局就能完成安装。在实际选型参考中，这个结构模型可以用来核对风机与周边管线的干涉情况，比如风筒外侧的接线盒位置，在安装时要预留接线的操作空间，避免接线盒被管道或者支架遮挡，导致后期接线或者检修时无法操作。叶轮与风筒内壁之间的间隙做了均匀控制，既不会因为间隙过大导致气流回流损失风量，

　　也不会因为间隙过小在运行时出现叶片擦碰风筒的故障，这个间隙值的设计是轴流风机性能保证的关键，建模时完全按照实际生产的公差要求做了间隙预留，能够直接用于生产工艺的参考。另外，风筒两端的法兰密封面做了平面度的结构设计，安装时配合橡胶密封垫，能够承受常规通风系统的风压，不会出现漏风问题，对于有一定风压要求的送风系统，这种法兰结构的密封可靠性远高于插接式的风管连接结构。在设备功能层面，这款轴流风机的气流方向沿风筒轴向直进直出，不需要改变气流方向，因此送风效率更高，相同功率下的风量比同直径的离心风机高出不少，非常适合大风量、低风压的通风场景，比如车间整体换气、大型设备的散热排风、烘干线的热风循环等场景都能适配。建模过程中对每个零件的装配关系都做了完整约束，包括螺栓的装配位置、支撑筋的焊接位置、叶轮与电机轴的配合公差都做了对应还原，结构设计人员可以直接参考这个模型的结构布局，调整尺寸参数来适配不同风量、不同安装直径的设计需求，不需要从零开始搭建风筒、叶轮、支架的基础结构，能够大幅缩短同类型设备的设计周期。需要注意的是，这类轴流风机在安装时要保证整体的水平度或者同轴度，避免因为安装倾斜导致叶轮转动时的动平衡偏差，引发设备震动和噪音，模型中电机安装座的定位结构就是为了保证电机轴与风筒的同轴度，安装时只要以风筒内壁为基准找正电机座的位置，就能保证叶轮的运行间隙均匀。
