工业逆流式圆形玻璃钢冷却塔结构

　　在工业循环水系统的设计选型中，圆形逆流式冷却塔是化工、电力、暖通、注塑加工等场景里极为常用的换热终端设备，其核心作用是挟带走循环冷却水中携带的工艺废热，通过气水两相的接触换热将热量散逸至大气中，保障前端换热设备、生产机组的进水温度维持在工艺允许的区间内。本次呈现的冷却塔结构采用上窄下宽的瓶式流线型壳体设计，壳体材质选用玻璃钢复合材料，这类材质本身具备优异的耐候性与抗腐蚀能力，能够长期在户外露天环境下耐受紫外线照射、温湿度交变以及循环水携带的弱腐蚀介质侵蚀，相比传统钢制壳体省去了定期防腐刷漆的维护工序，整体自重也更轻，降低了基础承载的设计要求。

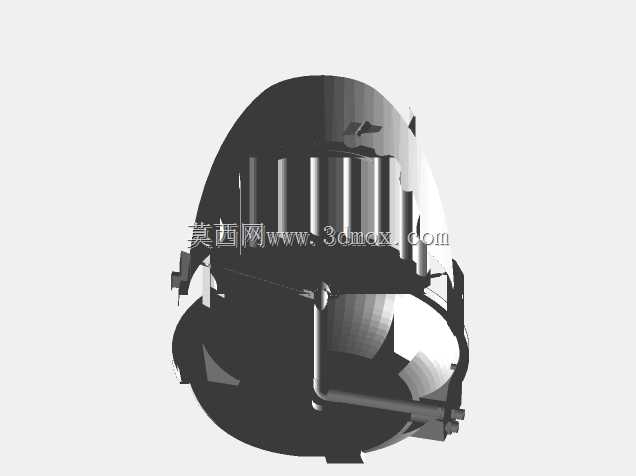

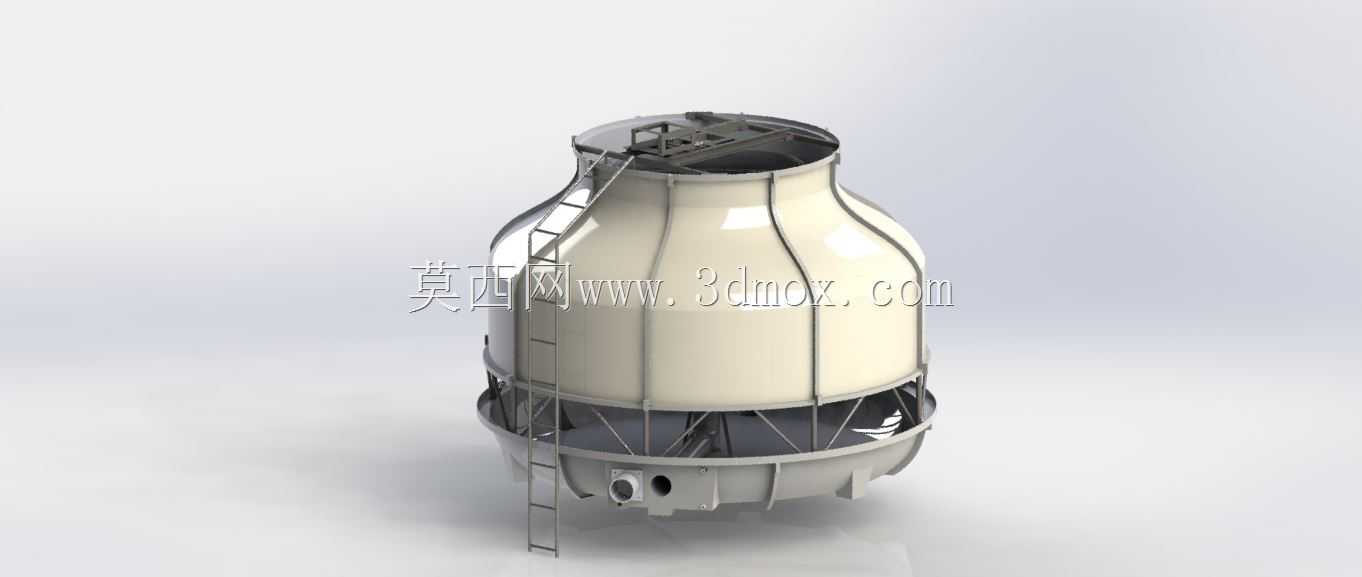

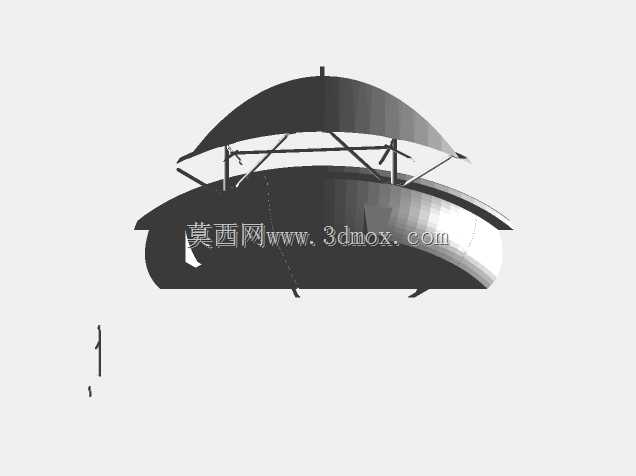

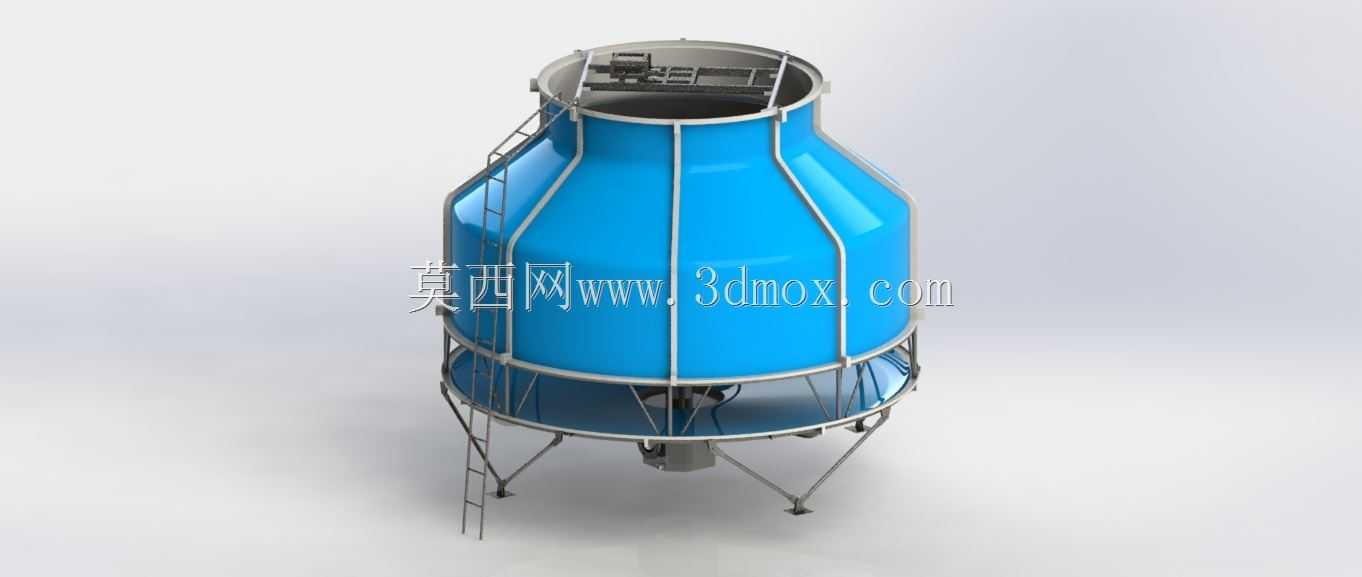

　　从结构布局来看，设备顶部设置风机安装位与风筒收敛段，收敛段的流线型曲面设计能够优化出风气流的流场分布，减少出口处的涡流损失，提升风机的抽风效率，顶部预留的检修平台与防护护栏，能够满足日常运维时对风机、传动部件的检修操作需求，侧面外置的直爬梯从下部进风区域直通顶部平台，爬梯踏棍采用防滑结构设计，与壳体的连接点位做了局部加强处理，避免长期踩踏出现连接松动的问题。设备中部为核心的换热填料区域，壳体上的加强筋沿周向均匀分布，从下部水盆边缘一直延伸至顶部风筒位置，既提升了玻璃钢壳体的整体结构刚度，避免充水、运行过程中出现壳体形变，也能对内部填料、布水装置起到侧向的限位支撑作用。下部为集水盘结构，集水盘采用倾斜坡底设计，能够引导冷却后的循环水向出水口位置汇集，避免盘内出现积水死角滋生藻类或沉积泥渣，侧面预留的循环水回水口、补水口、排污口接口均采用标准法兰连接形式，方便现场管路对接时的快速装配，接口位置的加强结构能够避免管路连接时的应力传递到壳体上造成开裂。

　　在安装边界的设计考量上，这类圆形冷却塔的基础需要做水平找平处理，基础承载面的尺寸需要略大于设备下部底盘的外径，周边预留不小于800mm的检修操作空间，尤其是爬梯侧与出水口侧需要预留足够的管路安装与阀门操作空间，设备进风面需要避开高大建筑或设备的遮挡，保障进风气流能够顺畅进入塔体下部的进风格栅区域，避免出现进风不足导致换热效率下降的问题。设计建模过程中，对塔体的各段连接法兰、爬梯连接点位、加强筋的分布位置都做了完全的结构定义，所有配合面的尺寸公差、连接孔位都按照实际加工装配的要求做了匹配，既可以作为设备选型阶段的方案展示模型，也能够为现场安装布局、管路对接的空间校验提供准确的三维参考，避免现场施工时出现管路干涉、检修空间不足的问题。

　　从实际运行的功能逻辑来看，循环热水通过布水系统均匀喷淋到换热填料表面，在填料表面形成均匀的薄水膜，顶部风机驱动空气从塔体下部进入，逆流向上穿过填料层，与水膜进行充分的接触换热，挟带热量的湿热空气从顶部风筒排出，冷却后的水则汇集到下部集水盘，通过循环水泵重新送回前端工艺系统完成循环。模型中对布水器的安装位置、填料的支撑结构、收水器的布置空间都做了准确的结构还原，能够清晰展示塔体内部的气流与水流走向，帮助设计人员理解冷却塔的工作逻辑，在做系统布局时合理匹配管路走向与设备安装位置。
