工业管道用轴流风机结构设计

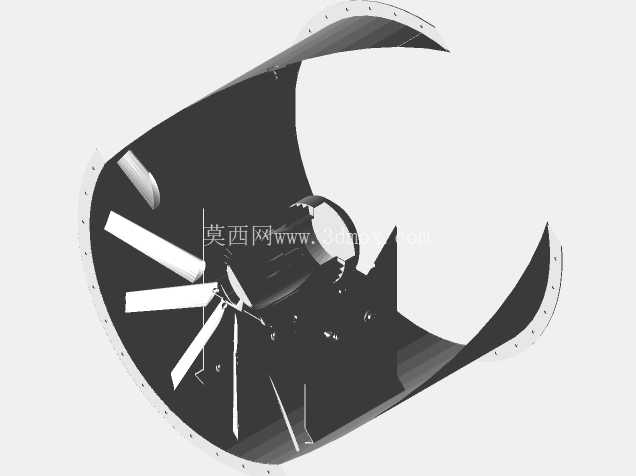

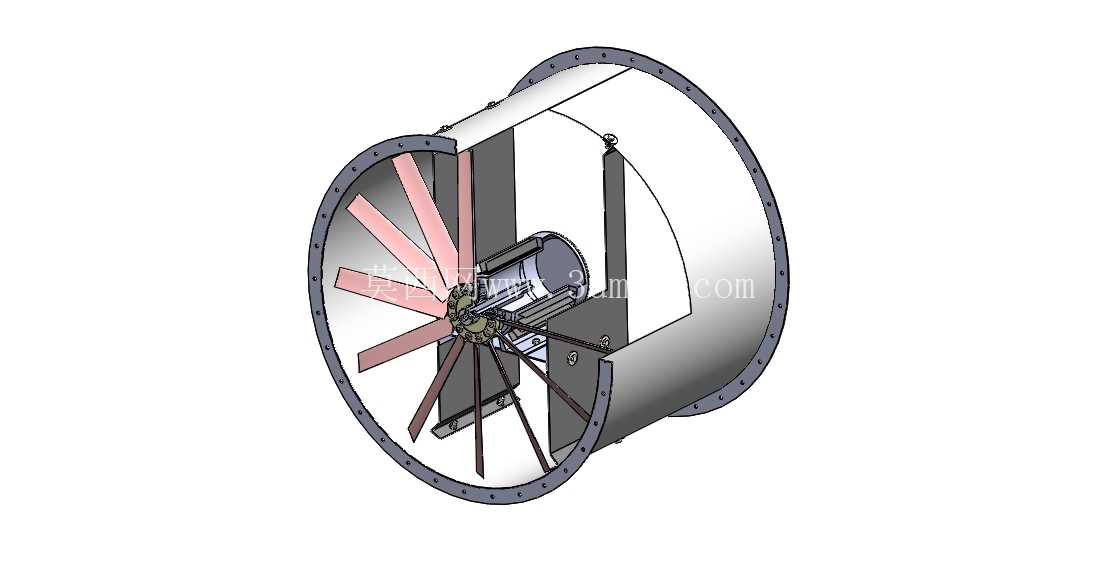

　　在厂房通风、隧道排风、工业设备散热、管道送风等场景中，轴流风机是应用最为广泛的流体输送设备之一，这类设备依靠叶轮旋转带动气流沿轴向流动，相比离心风机具备风量大、风压低、安装占用轴向空间小的特点，尤其适合在直连管道的通风回路中布置。本次呈现的轴流风机结构，采用圆筒形风筒作为主体承载结构，风筒两端设置带螺栓孔的连接法兰，可直接与同管径的通风管道通过螺栓紧固对接，安装时无需额外制作变径转接件，法兰盘上的螺栓孔沿圆周均匀分布，适配常规管道法兰的安装孔位标准，能有效降低现场安装的适配成本。风筒内部设置电机安装支架，支架采用多根辐条式支撑筋连接风筒内壁与电机安装座，支撑筋沿圆周均匀排布，既保证电机安装的结构刚性，避免风机运行时电机产生径向晃动，又尽可能减少支撑结构对气流的阻挡，降低风阻带来的能耗损失。叶轮部分采用多叶片倾斜布置结构，叶片安装角度经过流体力学优化，在额定转速下可推动气流沿轴向稳定流动，叶片与轮毂采用刚性连接结构，轮毂直接与电机输出轴配合，通过键连接传递扭矩，保证动力传输的可靠性，避免长期运行出现叶轮松动的问题。

　　从设计思路来看，这款轴流风机优先考虑了管道安装的适配性，整体外形为规则圆柱形，安装边界清晰，风筒外径、法兰直径、安装孔位间距均遵循通用通风管道的配套尺寸标准，选型人员可直接根据现场管道管径匹配对应规格，无需额外核对复杂的安装尺寸。在功能特性上，该结构可实现轴向直吹送风，气流无转向损失，送风效率较高，适合长距离管道内的空气输送，也可用于设备舱室的排风散热，将设备运行产生的热量通过管道直接排出室外。结构设计上充分考虑了维护便利性，电机与支架采用螺栓可拆卸连接，叶轮与输出轴采用锁紧螺母固定，后期维护时可直接拆卸叶轮或电机进行检修更换，无需整体拆解风筒结构。

　　风筒的圆筒形结构本身具备较好的结构强度，可承受一定的管道负压或正压，避免运行过程中出现筒壁变形的问题，两端法兰的翻边结构进一步提升了风筒端部的刚性，减少法兰连接面的形变，保证连接密封性。在实际工程应用中，这类轴流风机常被用于生产车间的全面通风换气，搭配通风管道将新鲜空气送入车间内部，或将车间内的烟尘、湿热空气排出；也可用于大型设备的冷却送风，比如给发电机组、焊接设备、注塑设备等发热量大的工业设备提供定向冷却风，避免设备因温度过高出现运行故障；在地下管廊、隧道等狭长空间的通风系统中，这类管道式轴流风机可串联布置，实现长距离的气流输送，保证空间内的空气流通。

　　设计过程中，叶轮的叶片角度、叶片数量、翼型截面都经过匹配调整，兼顾风量与噪音控制，避免运行时产生过大的气动噪音影响作业环境；支撑筋的排布位置也经过气流场优化，避开叶轮出口的高速气流区，减少气流冲击支撑筋产生的涡流噪音与能量损失。电机安装座设置了定位止口，可保证电机输出轴与风筒的同轴度，避免叶轮旋转时出现动平衡偏差，降低运行振动，延长轴承与电机的使用寿命。整体结构没有多余的复杂构件，所有零部件均采用常规机械加工工艺即可制作，风筒可采用钢板卷制焊接成型，法兰采用钢板切割后与风筒焊接，叶轮可采用冲压焊接或铸造成型，加工难度低，适合批量生产制作，也方便后期运维时替换损坏的零部件。
