CD架塑料注射成型模具结构设计

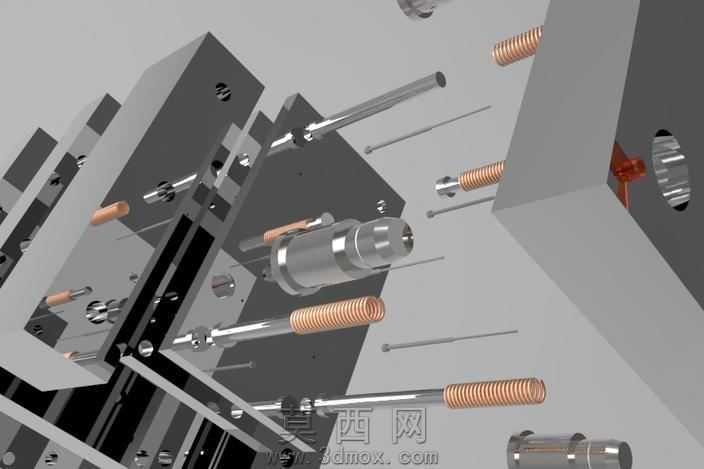

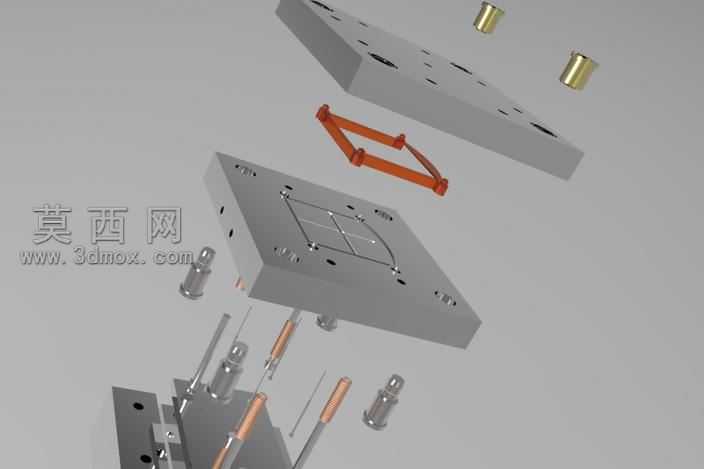

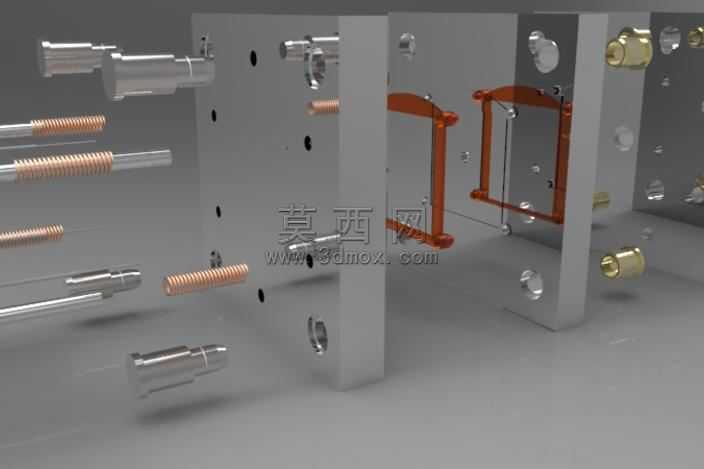

本套三维模型为CD架产品的塑料注射成型模具，整体建模过程严格遵循注塑模具设计规范，在三维建模环境中完成了全零部件的参数化搭建，从模具整体模架选型到细小的紧固件、导向件、成型镶件均完成了1:1等比例建模，完整还原了模具的装配关系与运行逻辑。模型渲染阶段采用金属质感材质对模架、导柱、复位杆、弹簧等标准件进行材质赋予，精准还原了合金钢材的哑光金属质感与加工面的细腻纹理，对成型型腔部分则区分了模仁的精加工面与非加工面的材质差异，弹簧部件还原了铜质合金的金属色泽与螺旋结构的细节特征，整体渲染效果层次分明，可清晰观察到模具内部各组件的位置与配合关系。结构设计上，本套模具采用典型的两板模结构，设置了多组精密导柱导套保证合模定位精度，针对CD架产品的塑料件结构特征，合理布局了浇注系统与冷却水路，顶出机构采用顶杆与复位弹簧配合的结构，可保证开模后塑料件顺利脱模，同时避免顶出过程中对塑件表面造成损伤；模具的分型面设计贴合CD架产品的外观轮廓，保证了成型后塑件的外观质量，避免出现明显的分型线瑕疵。设计思路围绕CD架塑料件的批量注塑生产需求展开，建模前期先对CD架塑件的结构进行工艺性分析，确定了合适的注射成型工艺参数，再依据塑件尺寸选定适配的模架规格，依次完成浇注系统、成型零部件、导向机构、顶出机构、冷却系统、排气结构的建模设计，所有零部件的尺寸均符合注塑模具的设计标准，各组件之间的配合公差在建模中做了合理预留，既保证了模具装配的可行性，也兼顾了实际生产中的加工便利性与模具使用寿命，整套模型结构完整，装配逻辑清晰，可直观展现塑料注射模具从合模注射到开模顶出的完整工作流程，清晰呈现CD架塑件从熔融塑料到成型制品的模具成型逻辑。
