多腔位精密注塑模具三维结构设计

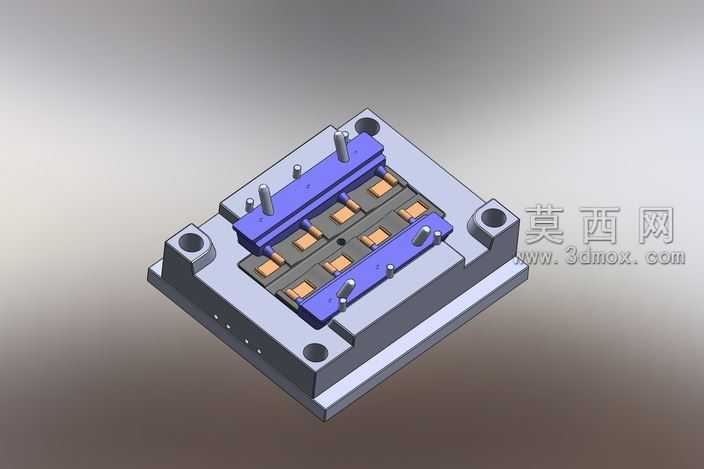

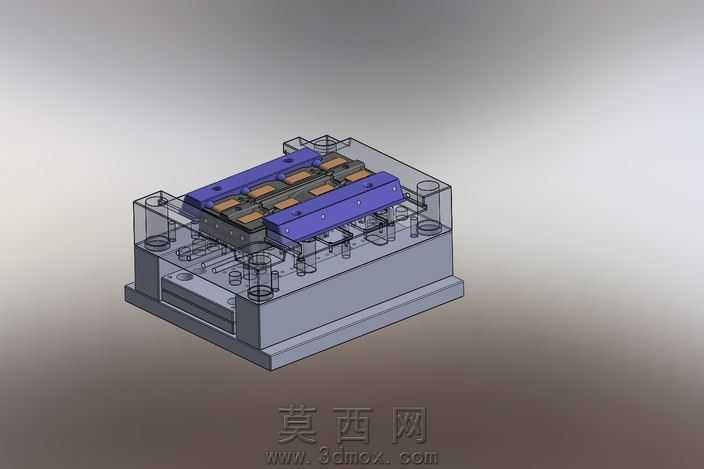

本套模具三维模型采用专业三维建模软件完成全参数化设计，整体采用标准模架为基础载体，建模过程严格遵循注塑模具设计规范，对每一处装配结构都做了精准的干涉检查，确保各部件开合模动作路径无冲突。模型渲染阶段采用半透明材质处理模架的定模板、动模板等外围结构件，清晰展现模具内部的型腔、型芯、浇注系统、导向定位组件的排布逻辑，金属材质部分根据零件功能区分质感：成型镶件采用高光亮面金属材质模拟模具钢抛光效果，导柱导套、紧固螺丝等标准件采用哑光金属质感区分功能属性，紫色的成型压条部件采用差异化色彩标注，方便快速识别核心功能区域。结构设计上采用多腔位排布方案，可一次成型多个同规格塑件，有效提升注塑生产效率；模架上下模板设置了多组精准定位的导柱导套结构，保证合模过程的同轴度精度，避免成型错位；内部设置了多组紧固连接结构，将成型镶件稳定固定在模架对应安装位，同时预留了冷却水道的排布空间，满足注塑生产的温度控制需求；分型面设计贴合塑件外形轮廓，确保开模时塑件能够顺利留于动模侧，配合顶出机构完成自动脱模。设计过程中优先选用标准化模架及通用标准件，降低模具加工制造成本，缩短生产周期；对成型区域的镶件做了模块化拆分设计，方便后续维护更换，当局部型腔出现磨损时无需更换整块模板，仅需替换对应镶件即可快速恢复生产；整体装配结构完整还原了注塑模具从定模座板、定模板、动模板、动模座板的完整层级，各部件的连接关系、定位方式、配合公差都在建模时做了对应参数设置，可直接用于模具结构评审、加工工艺参考以及注塑生产动作模拟演示。
