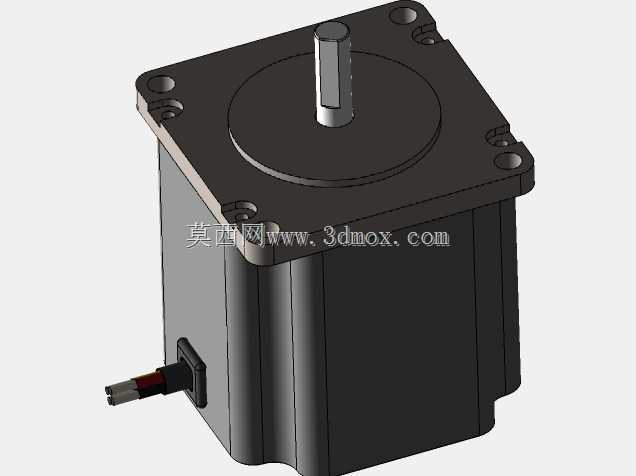

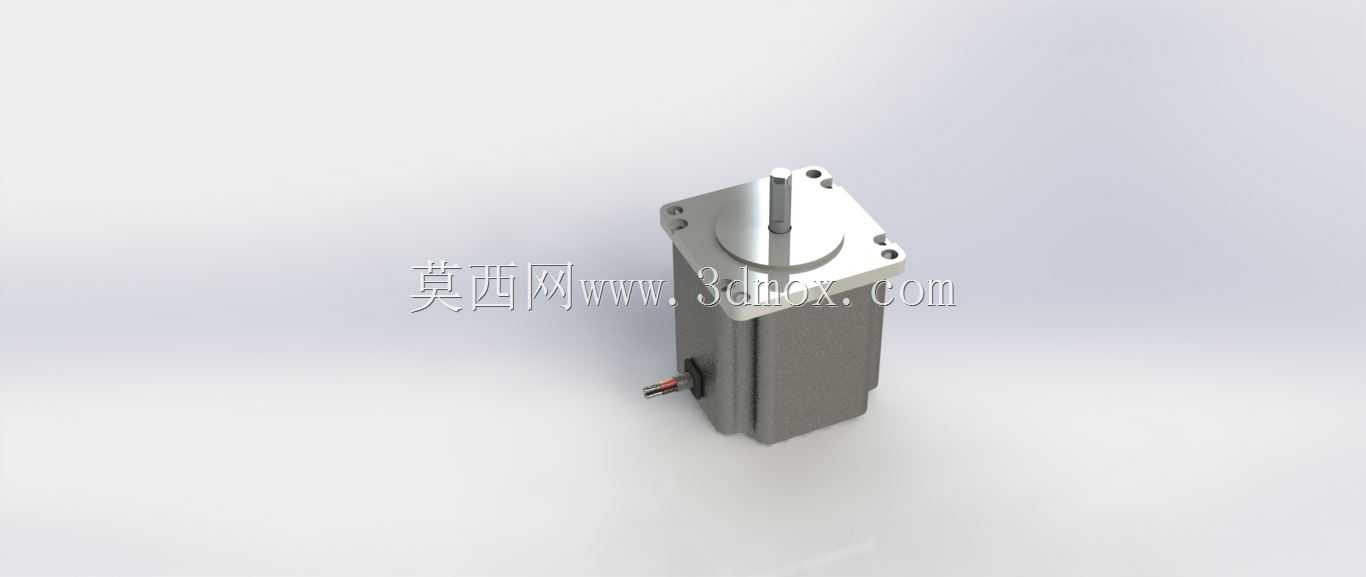

NEMA23规格步进电机结构三维设计

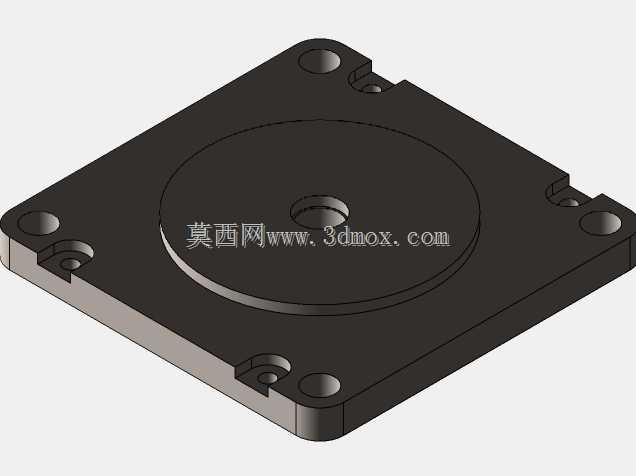

　　在自动化设备的传动选型环节，NEMA23规格的步进电机一直是中小负载工位的核心动力选项，这类电机的安装法兰尺寸符合NEMA标准中23号机座的规范，也就是法兰边长57mm左右的规格，广泛适配各类中小型自动化设备的动力需求。做这类电机的三维建模时，首先要明确的是安装边界的尺寸约束，法兰端的四个安装孔位必须严格按照标准孔距设计，通常孔距为47.1mm，安装孔采用M5螺纹规格，输出轴的直径、轴伸长度、轴上的扁位尺寸都要和实际量产产品保持一致，避免后续装配时出现联轴器适配、安装板干涉的问题。从实际应用场景来看，这类电机常被用在3D打印机的进给轴传动、小型雕刻机的主轴进给、点胶设备的位移平台驱动、自动化生产线的小型物料推送工位，

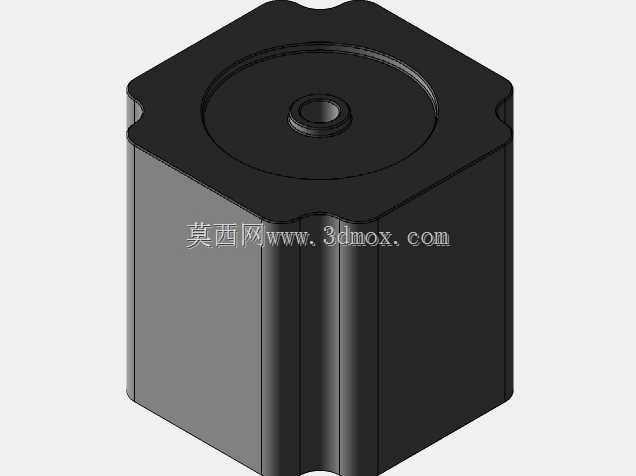

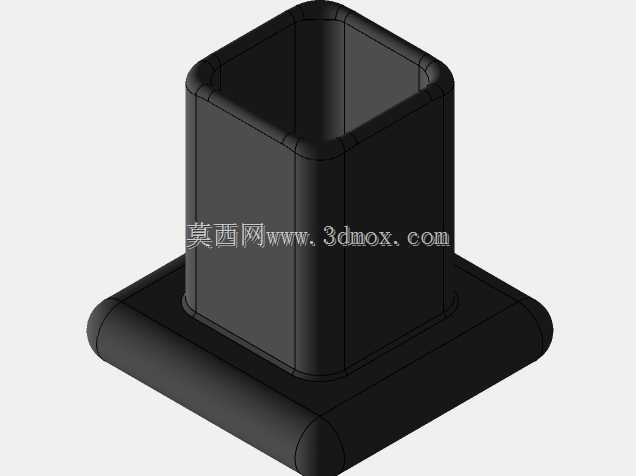

　　还有部分小型包装机械的拉膜、送标机构上，因为这类机座的电机输出扭矩通常在0.9N·m到2.2N·m区间，刚好覆盖中小负载的直线、回转传动需求，搭配对应的步进驱动器可以实现精准的开环位置控制，成本也比伺服方案低很多，适合对位置精度有要求但预算有限的设备场景。建模过程中，电机本体的外形采用方形机壳设计，机壳表面的散热筋结构不能省略，虽然三维模型里不需要做热力学仿真，但实际产品工作时的散热依赖这些筋条提升散热面积，建模时还原这部分结构也能让模型更贴近真实产品的外观特征，方便后续做设备整体的外观渲染、干涉检查。电机尾部的出线端结构要预留足够的走线空间，出线口的护套结构也要还原，避免在做设备整体布线设计时，

　　忽略线缆的折弯半径导致实际装配时线缆被机壳或者安装板挤压。输出轴端的轴承位、端盖的止口尺寸是建模时需要重点把控的装配基准，端盖和机壳的配合止口要保证同轴度，这部分的尺寸公差虽然在三维模型里不需要标注，但结构上要符合实际的装配逻辑，不能出现端盖和机壳无法贴合、轴伸端突出长度不符合标准的问题。从设计思路上来说，做这个模型的时候没有做过度的简化，电机尾部的编码器保护罩、出线的航空插头或者直接出线的线缆护套都做了1:1的还原，因为很多工程师在做设备整体设计的时候，需要确认电机尾部和设备机架、走线槽的安全距离，如果把尾部结构简化成方块，很容易在实际装配时出现尾部和其他部件碰撞的问题。另外，电机的安装法兰端面和输出轴的垂直度是隐含的设计要求，

　　建模时要以法兰端面为装配基准，输出轴的轴线和法兰端面保持垂直，这样后续在装配体里调用这个模型的时候，只需要把法兰面和安装板的贴合面做配合，就能保证电机的安装精度，不需要额外调整轴线角度。在实际选型搭配中，这类电机通常会搭配同步轮、联轴器或者丝杠螺母副使用，所以输出轴的键槽或者扁位结构必须准确，很多新手建模的时候容易忽略轴上的扁位尺寸，导致后续装配联轴器的时候，紧定螺钉无法顶在扁位上，实际使用时出现轴和联轴器打滑的问题。机壳部分的长度对应不同的扭矩规格，这个模型对应的是中长机壳的规格，能输出中等偏大的扭矩，适合负载稍高的传动工位，建模时机壳的长度、端盖的厚度都按照实际产品的比例还原，不会出现机壳过短导致内部绕组空间不足的逻辑错误。从结构细节来看，电机前端盖的油封结构也做了还原，这部分是防止设备运行环境中的粉尘、切削液进入电机内部影响轴承和绕组寿命的关键结构，虽然在三维装配中不会涉及密封性能的仿真，但还原这部分结构能让整个模型的工程完整性更好，方便做设备的维护空间模拟，比如更换电机时需要预留的拆卸空间、前端盖和周边部件的安全距离，都能通过完整的模型得到准确的检查结果。
