风扇用绕线式电枢结构三维设计

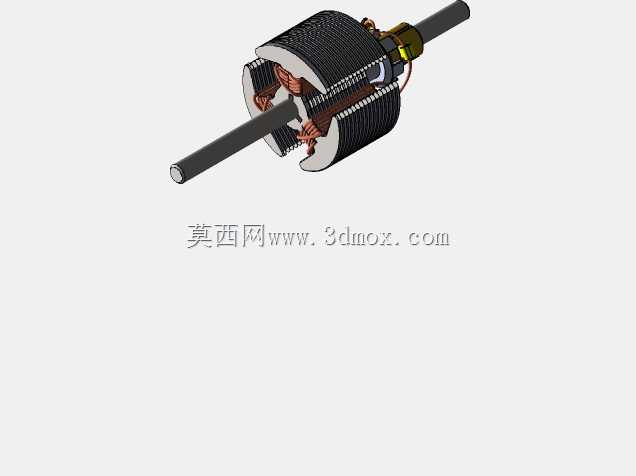

　　在小型轴流风扇、散热风机这类民用及工业通风散热设备的核心动力结构中，电枢作为实现电能向机械能转换的核心转子部件，其结构设计合理性直接决定风扇的运行效率、振动噪声水平与长期工作可靠性。这套电枢结构针对小功率风扇的应用场景做了定向优化，整体采用带中心转轴的叠片式铁芯作为承载基体，铁芯外圆周均匀分布嵌线槽，用于固定多组绕制完成的漆包线绕组，绕组端部做了规整的绑扎固定处理，避免转子高速旋转时线圈受离心力作用出现松散、移位问题。从实际安装适配角度看，中心转轴采用阶梯轴结构设计，不同轴段分别对应轴承安装位、铁芯压装位与输出连接位，轴径公差按照常用小型风扇的轴承配合标准设定，既保证压装后的同轴度要求，也能适配常规标准件轴承的选型，

　　不需要额外定制非标轴承即可完成装配。铁芯部分采用硅钢片叠压结构，叠片间保持绝缘层以降低涡流损耗，每片冲片的槽型经过磁路优化，在保证绕组嵌装空间充足的前提下，尽可能缩小齿槽转矩，降低风扇运行时的电磁振动与噪声，这对桌面散热风扇、机箱散热风机这类对静音有要求的应用场景尤为重要。绕组的排布方式采用分布式绕法，每极每相槽数匹配小功率单相或三相风扇电机的极对数设计，接线端通过端部的换向结构（针对直流风扇）或直接引出线（针对交流风扇）实现供电连接，模型中完整还原了绕组端部的走线形态与绑扎结构，能直观看到线圈在槽内的填充率与端部伸出长度，在做整机结构设计时可以直接参考该尺寸预留绕组的安全空间，避免装配时出现定子与转子端部剐蹭的问题。

　　在结构设计思路上，这套电枢优先考虑了批量生产的工艺可行性，铁芯冲片采用常规的单冲叠铆工艺即可加工，绕组可以通过自动绕线机完成嵌线作业，不需要复杂的手工工序，转轴与铁芯的连接采用过盈压装加周向定位的方式，既保证扭矩传递的可靠性，也简化了装配工序。从安装边界来看，电枢的最大外圆尺寸对应风扇电机的定子内径设计，单边气隙值控制在小功率电机的合理区间，既保证电磁转换效率，也避免加工装配误差导致的定转子擦铁问题，转轴两端的轴承跨距经过优化，能有效降低转子高速旋转时的挠度，减少轴承的偏磨损耗，延长风扇整体的使用寿命。实际应用中，这类电枢结构除了常规的桌面风扇、电脑散热风扇，也可适配小型工业设备的散热风机、车载通风装置等小功率直流或交流电机场景，

　　模型中还原的所有结构细节都对应实际量产的工艺要求，没有无法落地的理想化结构，比如绕组端部的弯曲半径、铁芯叠压后的倒角处理、转轴表面的粗糙度要求对应的结构特征都有体现，结构设计人员在做同类型风扇电机开发时，可以直接参考该结构的尺寸比例、槽型设计、绕组排布方式，缩短前期方案论证的周期，也能基于该模型快速调整参数，适配不同功率、不同安装尺寸的风扇产品需求。需要注意的是，在针对不同电压等级的风扇做适配时，只需要调整绕组的线径与匝数，不需要改动铁芯与转轴的主体结构，这种模块化的设计思路能大幅降低衍生型号的开发成本，减少零件开模的种类，提升生产环节的物料通用性。
