自弹式microSD卡座连接器结构设计

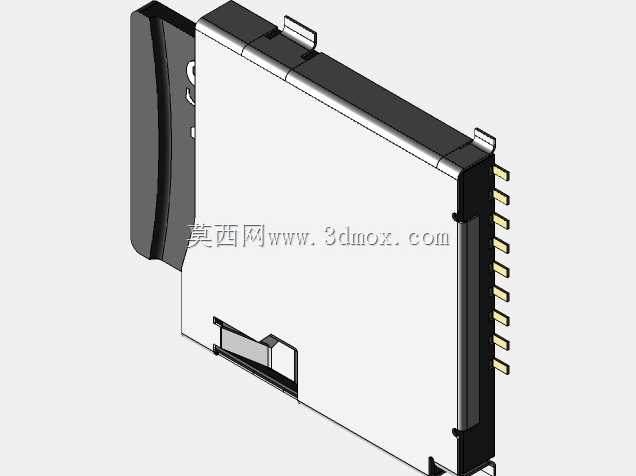

　　在消费电子、工业控制终端、车载影音设备、便携检测仪器这类需要扩展本地存储的硬件设计中，板载microSD卡座是极为常见的互连部件，这类部件的选型与结构适配，直接影响整机组装效率、存储卡插拔寿命以及长期使用的接触可靠性。本次呈现的这款自弹式microSD卡座，采用推-推式自弹结构设计，区别于翻盖式、拔插式卡座，无需额外的卡托或翻盖锁止结构，用户将microSD卡推入卡槽至锁定位置即可实现卡的固定与触点导通，再次按压存储卡即可触发内部弹簧机构将卡弹出至可取出位置，操作逻辑简单，占用整机内部的垂直空间更小，适合对装配厚度有严格限制的紧凑型设备使用。从结构设计逻辑来看，这款卡座的金属外壳采用不锈钢冲压成型，外壳两侧设置有SMT焊接固定脚，

　　同时外壳边缘预留有定位柱，在PCB组装时可先通过定位柱与PCB上的定位孔配合实现预固定，再通过回流焊完成焊接固定脚与接地引脚的焊接，既能保证焊接过程中卡座不发生偏移，也能通过金属外壳实现良好的电磁屏蔽效果，减少外部电磁干扰对存储卡高速读写信号的影响。卡座内部的绝缘基座采用耐高温工程塑料注塑成型，所有接触端子采用铍铜材质冲压后镀金处理，端子的接触端设计有弧形凸起，能够在存储卡插入后与卡上的金片形成稳定的弹性接触，每个端子的固定端设计有倒刺结构，与绝缘基座注塑时实现紧密嵌合，避免长期插拔过程中端子出现移位、松动问题。卡座侧面设计有卡锁止与弹出的联动机构，包含心形导槽、锁止弹片、复位弹簧等核心部件，导槽的轨迹经过反复优化，

　　能够保证卡推入后可靠锁止，再次按压时顺畅解锁弹出，不会出现卡滞、半锁死或者自动退卡的问题，弹片的弹力经过调校，既不会因为弹力过大导致按压手感过硬，也不会因为弹力过小导致锁止力度不足，在设备受到常规振动冲击时存储卡不会出现松脱。从安装边界尺寸来看，这款卡座采用标准的板上贴装设计，整体焊接在PCB表面，焊接后占用PCB的平面尺寸符合行业通用的microSD自弹卡座安装规格，卡座的插卡口位置与设备外壳的卡孔位置匹配时，仅需预留足够的卡插拔行程空间即可，不需要在PCB上开设开槽，能够降低PCB的加工难度，同时卡座的引脚排布兼容通用的电路定义，硬件设计时可直接参考标准引脚定义进行布线，信号引脚走等长线设计时可匹配高速存储的信号传输要求。

　　在实际选型应用中，这类卡座常被用于行车记录仪、工业数据采集终端、便携医疗设备、嵌入式开发板、智能家居网关等产品上，不同应用场景下对卡座的耐温等级、插拔寿命、抗振动性能有不同要求，这款卡座的结构设计能够满足常规消费级与工业级宽温场景的使用需求，绝缘基座材质可承受回流焊的高温环境，不会在焊接过程中出现变形、端子移位问题。在三维建模过程中，建模者完整还原了卡座的所有装配细节，包括金属外壳的卡扣结构、内部端子的形状与排布、自弹机构的各个零件位置与配合关系，甚至外壳上的冲压加强筋、绝缘基座上的脱模斜度都做了准确还原，结构工程师在进行整机组装设计时，可直接调用该模型进行PCB布局、外壳开孔位置校核、插拔行程干涉检查，不需要额外对卡座模型进行细节修补，能够有效缩短硬件开发阶段的结构适配周期。需要注意的是，在进行整机组装设计时，要在卡座的弹出方向预留足够的取卡空间，避免弹出的存储卡被外壳或其他元器件挡住无法顺利取出，同时在卡座周围不要布置过高的元器件，防止存储卡插入或弹出过程中与周边器件发生碰撞干涉；如果是用于车载类高振动场景，可优先选用带卡检测引脚的版本，该模型对应的结构也预留了检测端子的安装位置，可根据实际电路需求选择是否启用检测功能，实现存储卡插拔状态的实时检测。
