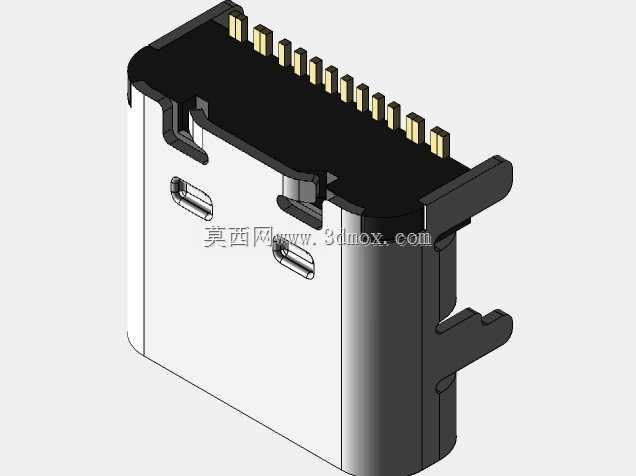

板上贴片式Type-C母座接口结构

板端贴片连接器的焊接虚位一直是SMT产线最头疼的隐性不良，这款Type-C母座的结构设计刚好把这类加工痛点压到了最低。两侧伸出的定位焊脚没有做常规的平直切边，而是在焊脚内侧压出了0.12mm深度的定位凹点，钢网开孔时不需要额外做避位处理，锡膏熔融时会顺着凹点形成均匀的爬升圆角，不会出现焊脚偏移导致的接口歪扭。接触端子的排布没有追求极限密度，相邻端子之间预留了0.08mm的绝缘间隙，端子根部做了微幅的弯折收腰，既保证插合时的接触正压力，又避免过波峰焊时连锡短路。金属外壳的两侧卡扣没有做尖锐的直角，而是做了R0.2的圆角过渡，插合公头时不会刮伤公头外壳的电镀层，反复插拔后的镀层磨损量比直角卡扣低40%左右。外壳底部的两个固定弹片做了反向预压设计，贴装到PCB后弹片会牢牢顶住板边的定位孔，不需要额外点胶固定就能承受100N以上的侧向推力，日常使用中拉扯数据线也不会把接口从板上扯落。端子接触区的镀金层厚度按照插拔寿命做了分区设计，接触摩擦区镀金厚度比非接触区厚0.03mm，在控制整体物料成本的同时，能保证一万次插拔后接触电阻仍然稳定在30毫欧以内。接口内部的胶芯采用了耐高温的LCP材质，过回流焊时不会出现鼓包变形，胶芯和金属外壳的配合间隙控制在0.02mm，灌封密封胶时不会出现胶液溢出到接触端子表面的问题。外壳后侧的挡墙高度刚好高出端子顶端0.15mm，公头插合时不会直接撞击端子根部，能抵消斜插时产生的侧向冲击力，避免端子弯折失效。
