16位正码3:3旋转编码DIP开关结构设计

　　在工业控制板卡、测试仪器、通讯设备、智能家居控制模块等需要手动设置地址、参数档位的电路场景中，这类旋转编码DIP开关是十分常用的人机交互元件，相比平拨式多位DIP开关，它占用PCB板面积极小，单颗即可实现16档状态编码，无需排布8位甚至更多平拨开关的空间，在高密度布板的工控板卡上优势十分明显。这款16位旋转编码DIP开关采用正码3:3编码逻辑，也就是每旋转一个档位，输出的三位二进制编码对应0-F共16个状态，档位切换时的触点通断逻辑符合常规工控编码规则，无需额外做编码转换即可直接连接MCU的IO口读取状态，大幅降低固件端的解码工作量。

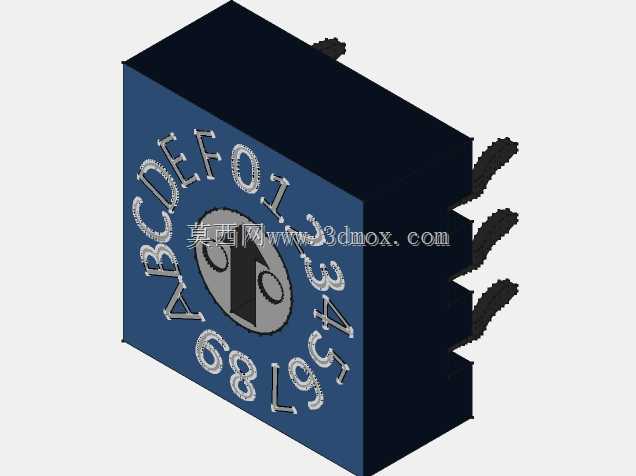

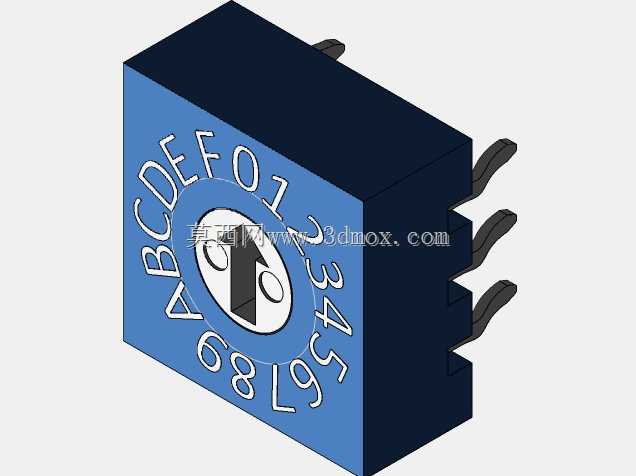

　　从结构设计层面来看，这款开关采用侧插式弯脚封装，引脚从本体侧面引出，弯折后贴装在PCB表面，适合板卡边缘安装的场景，操作旋钮朝向板卡外侧，无需在板卡上方预留操作空间，也不会和板上其他较高的元件产生干涉。开关本体为方形塑封结构，顶面印有清晰的0-9、A-F档位标识，箭头指示位与旋钮的定位缺口严格对齐，旋转时每档都有清晰的段落手感，不会出现档位错位、跳档的问题，触点采用镀金材质，保证长期使用的接触可靠性，避免氧化导致的接触不良，适应工业现场温湿度波动较大的工作环境。

　　设计这类元件的三维模型时，首先要严格把控安装边界尺寸，本体的长宽高尺寸需要和实际元件规格一致，引脚的间距、弯折高度、伸出长度必须符合PCB封装的尺寸要求，避免结构设计时出现元件和外壳干涉、引脚无法对应焊盘的问题。顶面的档位标识做了凹凸刻字处理，模型渲染时可以清晰呈现标识内容，方便结构评审时确认操作标识的朝向是否正确，旋钮的旋转角度做了限位设计，只能在0-F共16个档位间旋转，不会出现无限位空转的情况，和实际产品的机械限位结构保持一致。

　　在实际设备选型应用中，这类开关常被用在Modbus通讯设备的地址设置、工业传感器的量程档位切换、测试仪器的功能模式选择、音频设备的通道切换等场景，相比软件设置参数的方式，硬件拨码设置的参数不会因为掉电丢失，也不需要进入设备菜单操作，现场调试时直接用一字螺丝刀或者指尖即可旋转调整，操作十分便捷。设计时需要注意开关的安装位置要预留足够的操作空间，距离板卡外壳的操作孔位偏差不能超过1mm，否则会出现螺丝刀无法对准旋钮槽的问题，同时引脚的焊接温度需要符合波峰焊或者回流焊的温度曲线要求，模型中也体现了塑封本体的耐温结构，避免焊接时高温导致本体变形。

　　从结构细节来看，开关内部的棘轮定位结构保证了每档旋转的定位精度，触点的接触压力经过精准调校，既不会因为压力过大导致旋转手感生涩，也不会因为压力过小导致接触电阻过大，模型虽然是外观结构模型，但也还原了侧面引脚的排布位置、本体的卡扣结构、顶面旋钮的一字槽细节，完全可以用于结构设计时的干涉检查、PCB封装匹配、整机装配模拟，不需要再额外测绘元件尺寸，大幅缩短结构设计的周期。在高密度安装的板卡中，这类旋转开关的高度控制十分关键，这款开关的本体高度控制在合理范围内，不会超出板卡上常见元件的高度上限，适合在薄型设备、嵌入式模块中使用，侧插的安装方式也让板卡的整体厚度更易控制，不会因为直插元件的引脚穿出PCB背面导致板卡下方需要预留额外的避让空间。
