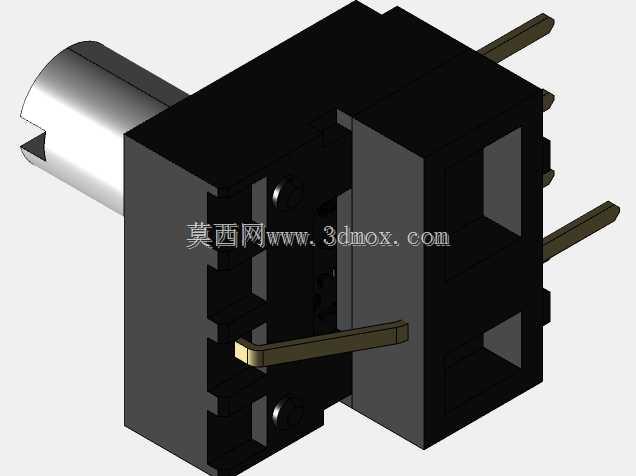

垂直16位实数编码旋转DIP开关结构

　　垂直出轴的结构刚好能让操作端正对设备外壳的预留开孔，不用额外做传动结构转接，能大幅减少结构件的数量，降低整机组装的复杂度。从功能特性上看，这款16位实数编码的开关，和常见的8421BCD编码拨码开关不同，它的输出编码是连续实数对应，每一个旋转档位对应唯一的4位二进制编码，16个档位刚好覆盖0-15的地址区间，不需要做编码转换，单片机IO口直接读取电平信号就能识别当前档位，省去了软件层的编码换算步骤，能降低嵌入式程序的代码量，也减少了编码识别出错的概率。开关的接触结构采用弹片式镀金接触件，旋转档位有清晰的定位手感，每拧动一个档位都有明确的顿挫反馈，操作人员不用看指示灯就能判断是否拨到正确档位，接触电阻稳定，在工业现场有振动、温湿度变化的环境下，也不会出现接触不良、档位跳变的问题。从设计思路层面拆解这个三维结构，首先是安装定位的考量，开关底部的直插引脚采用标准2.54mm间距设计，刚好匹配通用PCB的孔位布局，插件焊接的时候能直接过波峰焊，不需要手工焊接，能提升SMT贴片后段插件工序的加工效率；开关主体的黑色壳体采用耐高温的工程塑料注塑成型，能承受波峰焊时的高温冲击，不会出现壳体变形、引脚移位的问题。侧面的金属定位柱，在插件的时候能先卡进PCB的定位孔里，焊接前就把开关的位置固定死，避免过焊的时候因为锡流冲击导致开关歪斜，保证顶部的操作轴刚好对准外壳的操作开孔，不会出现拧动螺丝刀的时候卡滞、碰壳的问题。再看外形尺寸与安装边界，在工业控制板卡、小型化测控终端、嵌入式设备的硬件设计环节，这类垂直安装的16位实数编码旋转DIP开关，是解决设备地址拨码、参数档位快速设定的核心元器件，很多做PLC扩展模块、工业传感器节点、老旧设备数控改造的结构工程师，在板载元器件选型时都会优先考虑这类结构的开关，毕竟它不需要额外的外接操作面板，直接在PCB板上就能完成参数配置，后期现场调试的时候不用拆开机壳接调试线，用一字螺丝刀就能拧动拨码完成地址设置，对现场运维人员非常友好。从实际使用场景来看，这类开关常被用在分布式IO模块、楼宇控制的采集节点、小型数控机床的操作面板副板、安防门禁的地址设定板上，尤其是在设备安装空间紧凑，PCB板垂直于设备操作面的布局里，

　　这款开关的主体宽度控制在16mm左右，本体高度从PCB板面算起不到12mm，垂直出轴的长度预留了3mm的设备面板间隙，也就是说设备外壳内壁到PCB板面的距离只要大于10mm，就能顺利安装，不需要额外加高支撑柱；操作轴的直径是4mm，匹配通用的一字螺丝刀槽口，外壳上预留的操作开孔只要做6mm直径的圆孔，就能满足操作空间需求，不会因为开孔太小导致螺丝刀碰边。开关的旋转角度是每档22.5度，16档刚好旋转360度，内部的定位弹片采用锡青铜材质做了热处理，长期反复拧动也不会出现弹性衰减，档位定位的寿命能达到一万次以上，完全满足工业设备全生命周期内的调试操作需求。在做三维建模的时候，要特别注意引脚的伸出长度，引脚伸出本体底部的长度是3.

　　2mm，刚好能穿过1.6mm厚度的标准PCB，露出焊盘的长度是1.5mm左右，符合波峰焊的引脚吃锡要求，不能把引脚做太长，否则过焊的时候容易出现连锡短路，也不能做太短，否则会出现虚焊的问题。另外开关侧面的固定弹片，建模的时候要注意弹片的倾斜角度，它是用来卡在设备外壳内壁的，当开关从PCB侧往外壳开孔方向装配的时候，弹片能轻微形变顶住外壳，避免运输过程中开关因为振动出现轴向窜动，保证操作轴始终和面板开孔同轴。很多新手工程师在选型这类开关的时候，容易忽略旋转扭矩的参数，这款开关的旋转扭矩控制在15-25mN·m，用普通一字螺丝刀拧动的时候力度刚好，不会因为太松导致设备振动的时候档位自己偏移，也不会因为太紧导致现场调试的时候拧动费力。还有一个容易被忽略的设计细节，开关的操作轴顶端做了一字槽的同时，还在轴面做了档位标识线，对应每个档位的数字位置，装配的时候只要把标识线对准面板上印刷的0刻度，就能保证档位和标识一一对应，不会出现装配错位导致的档位识别错误。在做板卡布局的时候，这类开关要尽量远离板上的大功率发热元件，比如继电器、功率电阻这些，因为开关内部的塑料部件如果长期处于70度以上的环境，会加速老化，影响使用寿命，建模的时候要在开关周围预留至少2mm的散热间隙，不要和其他高大元器件贴太近，否则后期焊接、维修的时候不方便操作。另外，开关的引脚走线要尽量走短直线，不要在开关下方走高频信号线，避免拨码的时候接触件的瞬间通断产生的信号干扰影响周边电路，

　　三维布局的时候要把开关放在板卡的边缘位置，靠近设备外壳的操作侧，方便操作人员伸手就能碰到，不用拆开设备内部的其他部件就能操作。从结构可靠性来看，这款开关的内部转轴采用POM材质注塑，耐磨性能好，长期旋转不会出现轴孔磨损导致的晃动，内部的编码接触盘采用玻纤板覆金工艺，镀层厚度达到1u以上，在潮湿、有盐雾的工业环境下也不会出现氧化接触不良的问题，适合用在户外的工业采集终端、港口设备的控制模块这类工况比较恶劣的场景。很多做出口设备的工程师也会选这类编码开关，因为它的编码规则是国际通用的，不需要针对不同地区做定制化的软件适配，只要硬件上预留好安装位置，全球各地的现场运维人员都能快速上手操作，不会因为编码规则不通用导致调试出错。在三维装配验证的时候，要做干涉检查，重点检查开关旋转的时候，操作轴和外壳开孔的间隙，还有开关本体和周边电容、接线端子这些元器件的间隙，尤其是在板卡做三防漆喷涂的时候，要给开关的操作部位预留遮挡位置，避免三防漆渗进开关内部导致接触不良，建模的时候可以提前预留好贴防护高温胶的位置，方便生产的时候做遮蔽处理。
