影视IP衍生仿生多足机器人结构设计

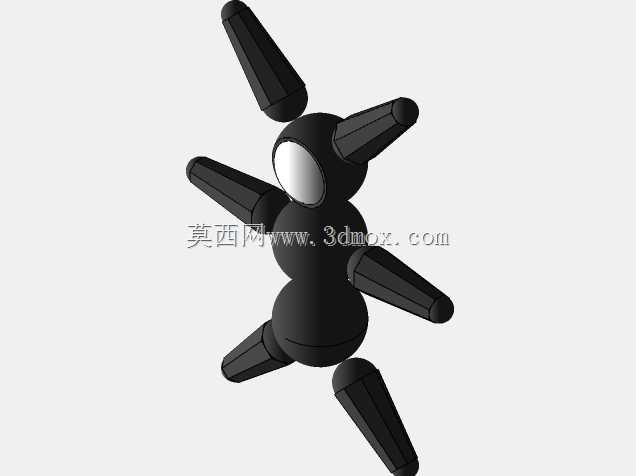

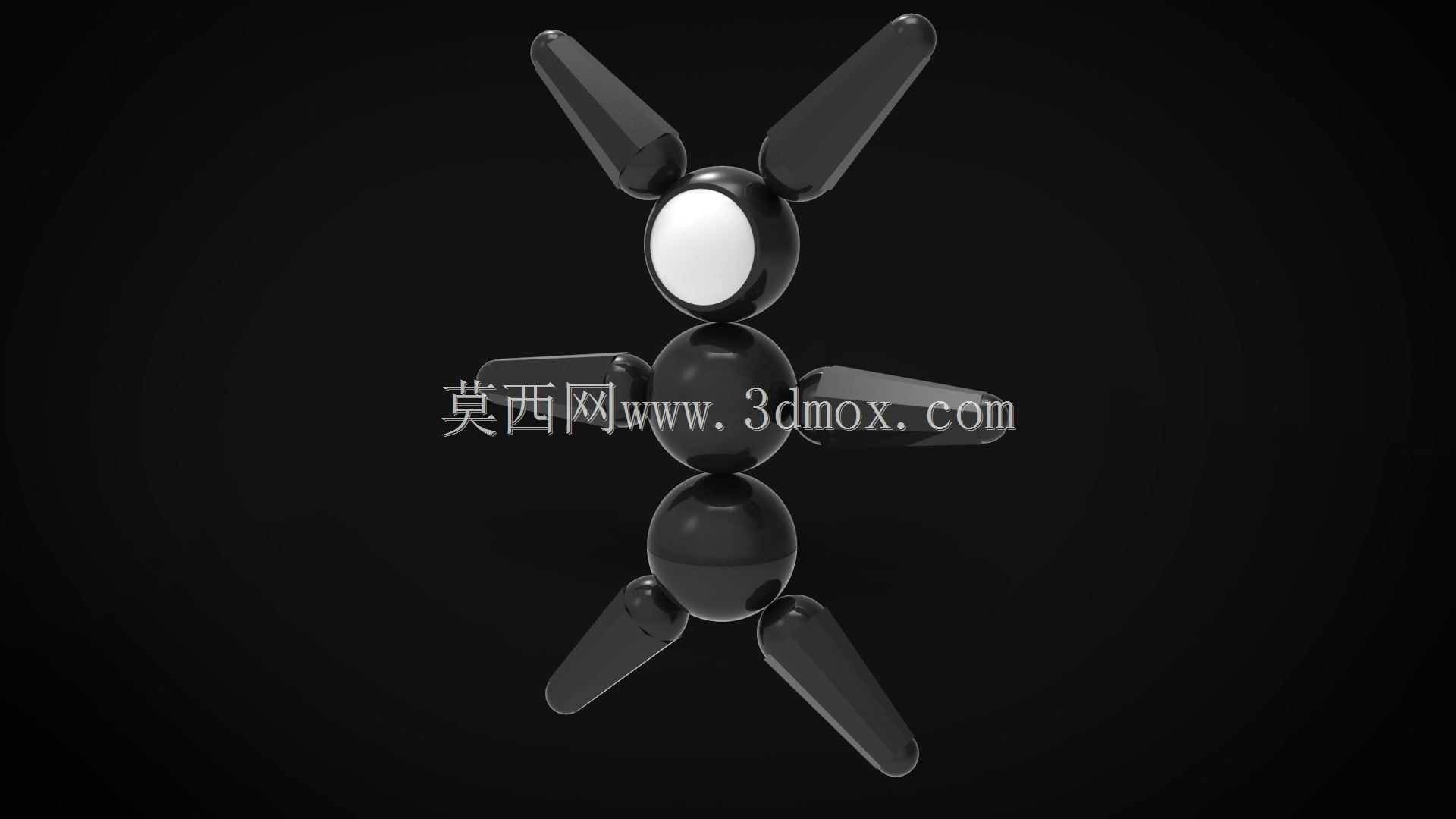

　　这款仿生构型的多足机器人结构，最初的设计溯源来自影视IP中的经典形象，在结构落地的过程中，并没有完全照搬影视形象的艺术化表达，而是结合机械结构的可动性逻辑做了工程化调整。从整体构型来看，主体采用三段式球形腔体串联的核心躯干，每段腔体之间预留了足够的转动间隙，可适配多自由度的关节转动需求，躯干最上端的球形部件集成了视觉传感模块的安装位，正面的白色半球形罩体为透光材质，可容纳红外、视觉识别类的传感元件，不需要额外在外壳上开孔破坏整体流线造型。

　　从肢体布局来看，整机采用对称式六足分布，每侧三对肢体分别对应上中下三段躯干腔体，每根肢体采用流线型的锥状结构，根部与躯干腔体通过球铰结构连接，可实现前后摆动、内外侧开合两个维度的转动，肢体本身没有设置额外的分段关节，依靠根部的球铰即可完成支撑姿态下的重心调整，这种简化的肢体结构一方面降低了整体装配的零件数量，另一方面也让整体造型更贴合原影视形象的简洁质感，不会因为过多的关节分段破坏外观的整体性。

　　在实际应用场景层面，这类仿生构型的结构并不局限于文创展示用途，在调整肢体长度、关节阻尼参数之后，可作为小型巡检机器人的载体平台，依靠六足的支撑结构可以适配不平整的地面环境，相比轮式、履带式的移动平台，对复杂地形的通过性更强，比如在管线排布密集的设备舱内部、有零散障碍物的室内巡检场景中，这种多足支撑的结构可以跨过小尺寸的障碍物，不需要额外设计越障辅助结构。同时三段式的躯干腔体内部有充足的容纳空间，可以放置控制电路板、电池、通讯模块等核心元件，腔体之间的走线通过中心的连通孔布置，不会出现线缆外露的问题，整体的防护性能更容易做高。

　　从设计思路的角度来说，在建模阶段优先确定了三段躯干的球心共线基准，所有肢体的安装面都以躯干球心为原点做圆周阵列分布，保证每侧肢体的转动角度范围一致，在姿态调整时不会出现肢体干涉的问题。肢体的锥状外形做了变厚度处理，根部与球铰连接的位置壁厚更大，可承受支撑时的弯曲应力，肢体末端做了圆弧过渡，不需要额外加装脚垫即可在光滑平面上稳定支撑，同时避免尖锐边角带来的安全隐患。

　　关于安装边界的尺寸控制，整机在直立姿态下的高度与躯干最大直径的比例控制在4:1左右，肢体完全展开时的最大宽度为躯干直径的3.2倍，在收纳状态下可以将所有肢体转动到贴合躯干的位置，整体占用空间可缩小到直立状态的40%，方便收纳和运输。躯干各段腔体之间采用止口配合的连接方式，装配时不需要额外的定位工装即可保证同轴度，连接螺丝隐藏在肢体安装座的下方，外观面没有外露的紧固件，整体视觉完整性更强。

　　在结构强度校核层面，每根肢体的根部连接位置按照整机重量3倍的冲击载荷做了加强处理，采用圆角过渡避免应力集中，在正常行走、小幅度跌落的工况下不会出现根部断裂的问题。躯干腔体的壁厚按照内置元件的安装需求做了差异化设计，安装传感模块的上端腔体壁厚稍薄，保证信号传输不受屏蔽，安装电池和控制板的中下段腔体壁厚更大，提供足够的结构强度支撑整机重量。这种兼顾造型还原度和工程实用性的结构设计，既可以满足文创展示类的外观需求，也可以经过少量调整后应用到实际的小型巡检、娱乐陪伴类机器人产品中，为同类仿生机器人的结构设计提供了构型参考。
