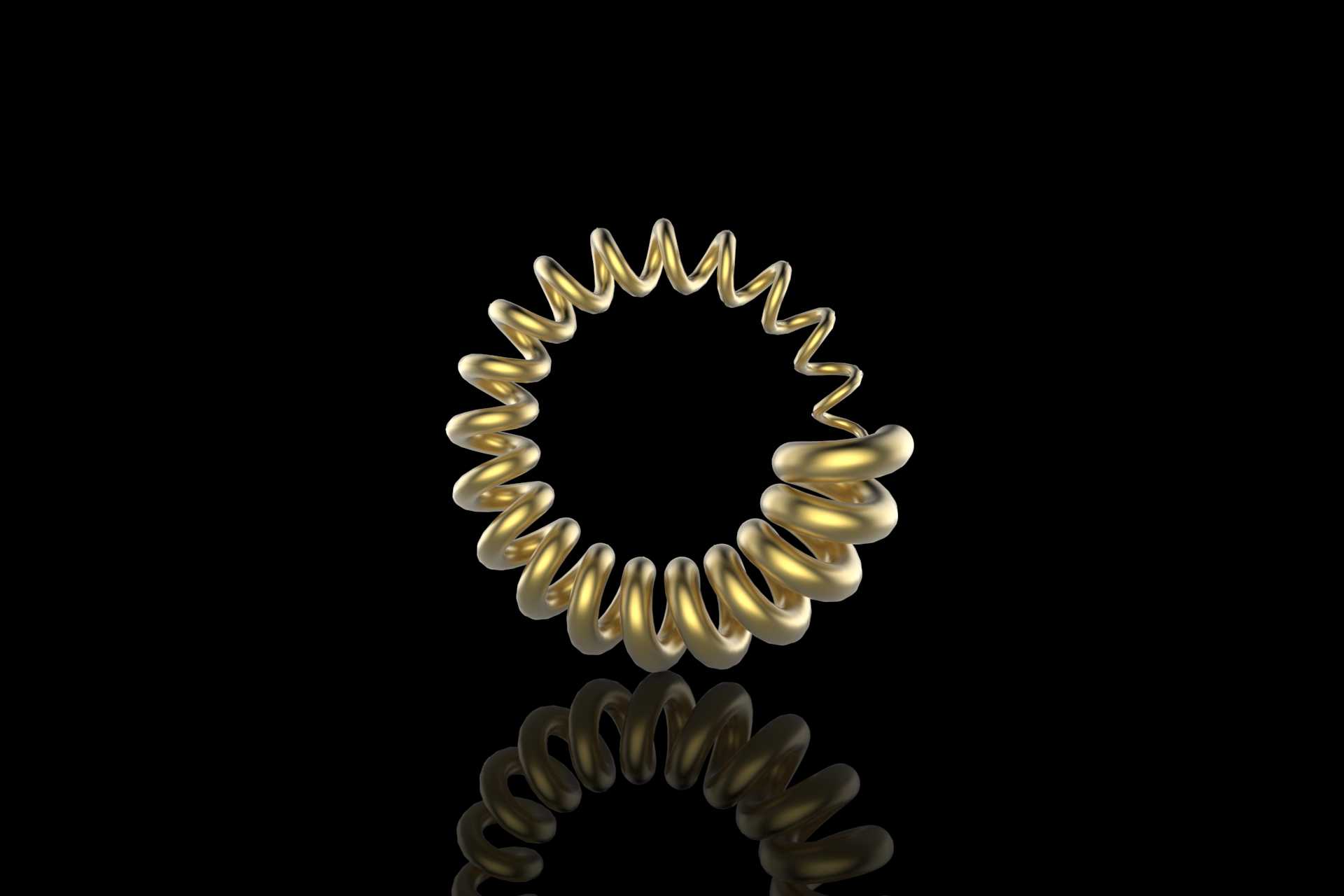

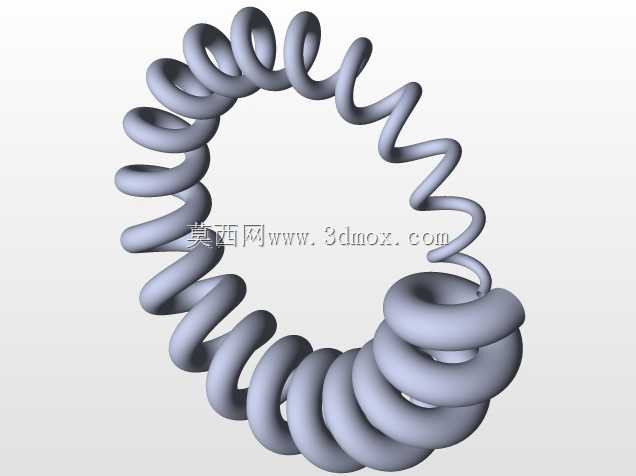

变径环形螺旋弹簧结构设计

这类变径环形螺旋弹簧常应用在需要周向均匀弹力、同时存在径向尺寸渐变需求的装配场景中，比如异形密封结构的预紧支撑、小型减振组件的弹性缓冲、特殊卡扣结构的复位施力部位，和常规等径圆柱弹簧不同，它的环形排布可以让弹力沿整圈均匀分布，不会出现单侧施力偏差的问题，变径段的设计则是为了适配安装空间里的避让需求，在有限的装配边界内实现更长的有效工作行程。从功能特性来看，它依靠螺旋簧圈的扭转变形与弯曲变形共同承载，整圈闭环的结构没有传统弹簧的两个端部支撑圈，安装时不需要额外设置端部定位座，直接卡入对应的环形安装槽即可完成固定，簧圈的线径全程保持一致，仅通过螺旋中径的渐变调整不同位置的刚度，靠近大径段的位置刚度更低、变形量更大，小径段刚度更高、支撑性更强，刚好匹配安装槽内不同位置的受力需求。建模时先确定整体环形的中心轨迹，也就是一个闭合的基准圆，再根据安装边界的尺寸限制，在基准圆的法向平面内绘制变径的螺旋引导线，这里要注意螺旋升角全程保持均匀，避免簧圈出现疏密不均导致的应力集中，随后绘制簧圈的截面轮廓，以圆形截面沿引导线做扫掠操作，扫掠过程中要保证截面始终垂直于引导线的切线方向，防止簧圈出现截面扭曲的问题。完成主体扫掠后，需要检查相邻簧圈的间隙，在最大压缩量下要保证簧圈之间保留足够的安全间隙，避免并圈后出现刚性碰撞，同时要核对变径段的过渡曲率，曲率过小的位置容易出现应力集中，需要做圆角过渡处理。实际选型使用时，要根据安装槽的深度确定簧圈的自由高度，根据预紧力需求调整簧圈线径与螺旋中径的比例，这类弹簧因为是闭环环形结构，安装时不需要额外的轴向固定，仅靠径向的卡槽限位即可，不会出现工作过程中窜动脱落的问题，在小型精密设备的周向预紧场景中，相比多段弹簧拼接的方案，它的弹力一致性更好，装配工序也更简单，不需要调整多段弹簧的预压量，一次卡装即可达到设计要求的预紧效果。
