多自由度铰接式轻型抓取机械臂结构

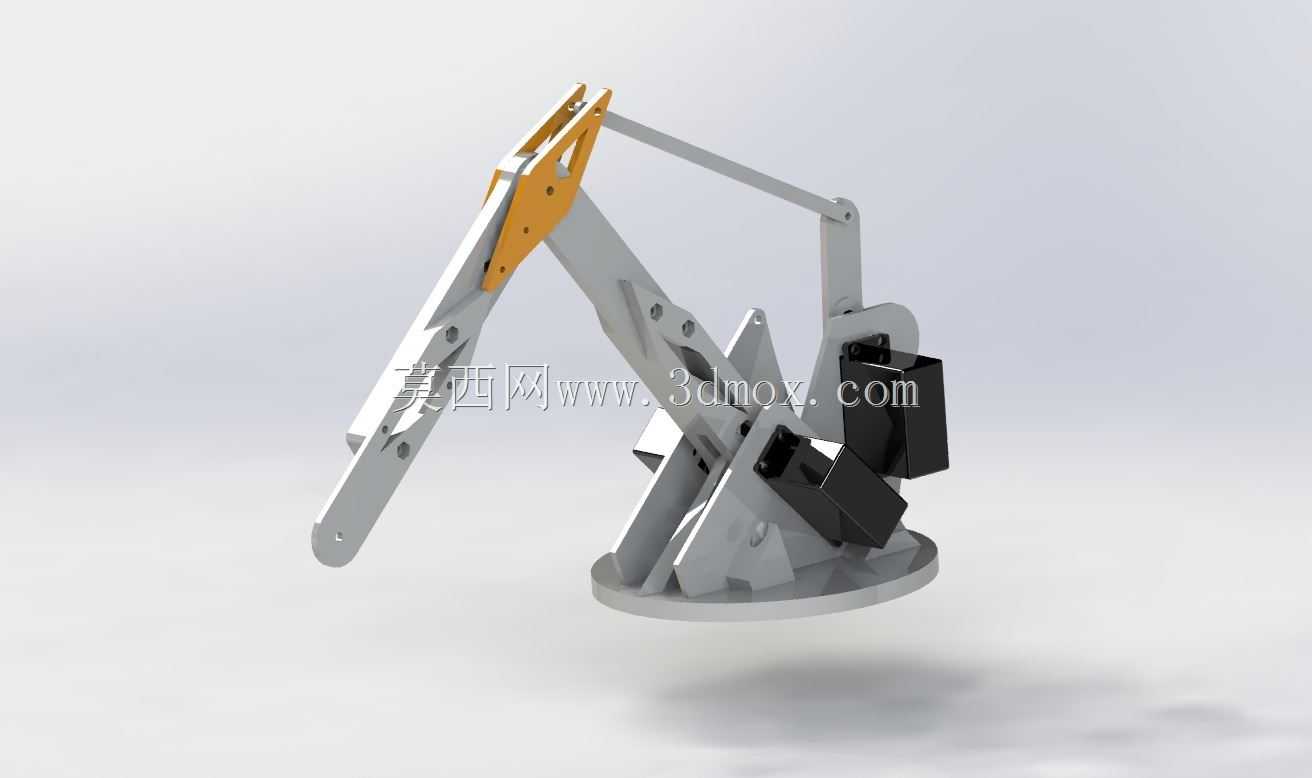

　　这款多自由度铰接式轻型抓取机械臂，核心定位是小负载工位的柔性作业执行单元，在3C电子小件分拣、教学实训平台搭建、实验室轻型物料转运、桌面级自动化工作站适配这类场景中，能够替代人工完成重复性的拾取、移位、定点放置动作，适配0.5kg以内的规则或异形小工件作业需求，相比大型工业机械臂，它的部署门槛更低，不需要预留大尺寸安装空间，也无需复杂的地基固定工序，普通铝合金型材工作台面即可完成安装固定。从结构设计逻辑来看，整个臂体采用平面连杆叠加关节铰接的构型，没有采用传统工业臂的串联回转关节堆叠方案，而是通过多组连杆的耦合运动实现末端夹爪的位姿调整，大臂与小臂的铰接点处做了镂空减重处理，在保证结构刚性的前提下尽可能降低臂体自重，

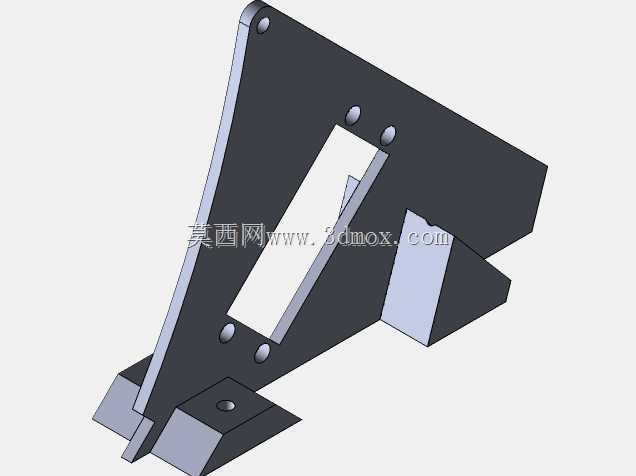

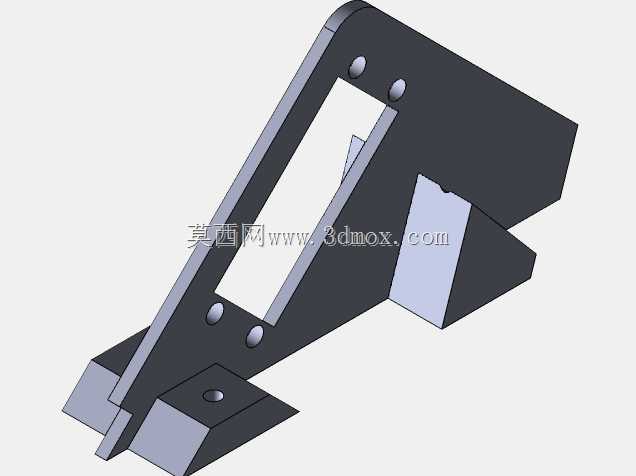

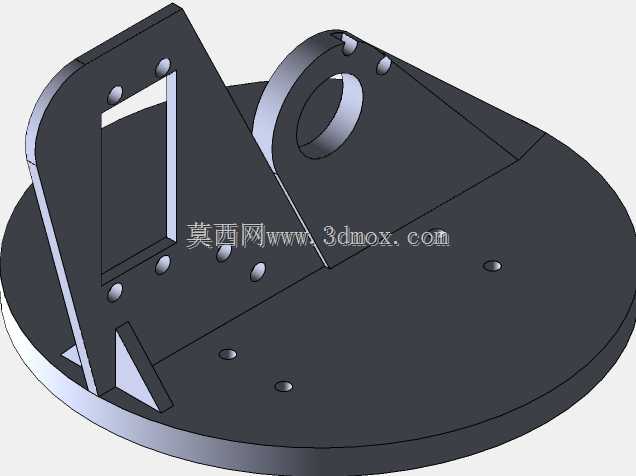

　　减少驱动端的负载损耗，底座采用圆盘式安装结构，安装面上预留了环形均布的固定孔位，能够适配不同孔距的工作台安装需求，安装边界上，底座直径控制在120mm范围内，臂体完全展开时的水平作业半径可达280mm，垂直方向的作业行程覆盖底座平面以上50mm到220mm的区间，完全满足桌面级作业场景的空间覆盖需求。驱动布局上，将两个舵机驱动单元集成在底座靠近回转中心的位置，没有把驱动部件布置在臂体的运动关节处，这种设计能够大幅降低运动臂段的惯量，提升臂体运动时的响应速度与定位稳定性，避免臂端带载启停时出现明显的抖动偏移，传动路径通过刚性连杆传递驱动力，相比同步带、绳索传动的方案，传动间隙更小，重复定位精度能够控制在±0.8mm以内，

　　完全适配轻型作业的精度要求。末端执行部分采用夹爪式结构，夹爪的开合通过独立的连杆机构驱动，开合行程范围在0到45mm之间，夹指内侧预留了防滑垫安装槽位，可以根据抓取工件的材质更换硅胶、橡胶或者聚氨酯材质的防滑垫，避免抓取过程中刮伤工件表面，也能提升夹持摩擦力，防止工件在移位过程中脱落。从实际使用的适配性来看，这款机械臂的控制接口采用通用舵机标准接口，能够直接对接市面上主流的开源控制板，也可以适配小型PLC的脉冲输出端口，不需要额外定制转接模块，不管是用于教学场景下的机械原理演示、运动学算法验证，还是用于小型自动化生产线的上下料工位辅助，都能快速完成集成调试。结构件的设计充分考虑了加工与装配的工艺性，大部分零件采用平板式铰接结构，

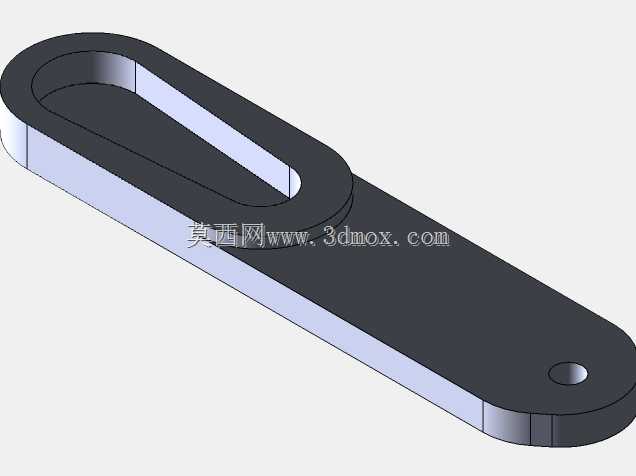

　　既可以采用钣金冲压、铝板铣削的方式加工，也能够通过3D打印完成快速试制，零件之间的铰接孔位统一采用标准轴承配合，减少运动过程中的磨损，延长整体使用寿命，铰接处的紧固件全部采用内六角圆柱头螺钉，装配时不需要特殊工装，普通内六角扳手即可完成整机组装，后期维护更换易损件也十分便捷。在运动特性上，这款机械臂的连杆参数经过反复优化，运动过程中臂体不会出现机构死点，末端夹爪在整个作业行程内都能保持水平姿态，不需要额外增加腕部旋转关节即可完成平面内的拾取放置动作，简化了控制逻辑的同时，也减少了额外的驱动部件成本，对于预算有限的轻型自动化场景来说，这种构型的性价比优势十分明显。安装调试过程中，只需要先将底座固定在工作台面，依次完成大臂、小臂、连杆、末端夹爪的铰接装配，再调整各驱动端的初始零位，即可完成基本的动作调试，不需要复杂的参数标定过程，即使是刚接触机械结构调试的技术人员，也能在短时间内完成整机的部署。
