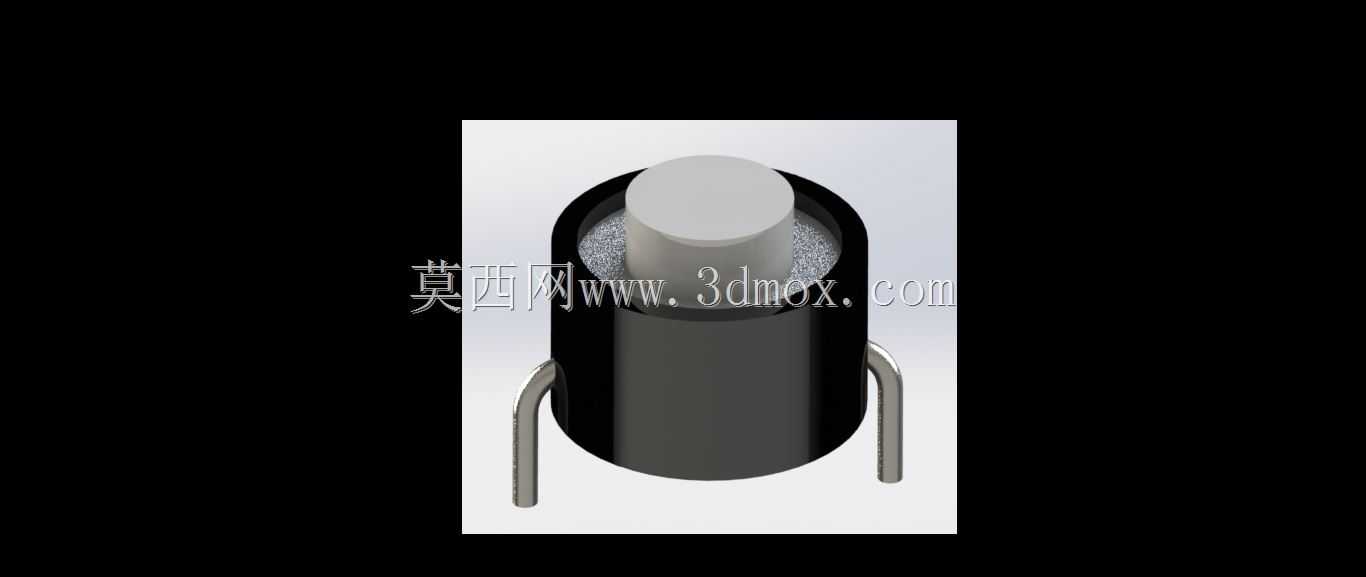

立式双引脚直插式按钮开关结构

　　在消费电子、小型工控终端、手持检测设备的板级控制回路里，这类双引脚直插按钮开关是触发信号输入的基础元件，常被布置在PCB板边缘作为电源触发、功能复位、模式切换的操作端，不需要额外加装固定支架，直接通过引脚过波峰焊就能完成板上固定，适配批量SMT后补插的生产流程，在小型化便携设备里能节省大量板面空间。从实际使用场景来看，这类开关的触发行程偏短，按压力度控制在适合手指指尖操作的区间，不会因为误触轻易触发，也不会因为按压力度过大导致操作疲劳，很多手持测温仪、小型数据采集模块、简易工控操作盒的面板触发端都会选用这类结构的开关，不需要配套复杂的按键帽，直接操作顶部柱塞就能完成信号通断，部分对防尘有要求的场景还可以在顶部加装薄硅胶套，

　　不影响按压手感的同时阻挡浮尘进入开关内部接触腔。做这个结构的三维建模时，首先要明确安装边界：两个引脚的中心距要严格匹配PCB板上预留的焊盘孔距，引脚的直径要适配常规过孔尺寸，不能出现插装时引脚偏斜无法入孔的问题，引脚伸出本体下方的长度要控制在波峰焊所需的吃锡长度范围内，过长会导致焊后剪脚工序增加工作量，过短则容易出现虚焊脱焊的问题。本体的圆柱外径要和面板上预留的安装开孔做间隙配合，单边预留0.1mm的装配间隙，既方便安装时顺利塞入开孔，也不会因为间隙过大导致开关在开孔内晃动，影响操作手感。顶部的按压柱塞要做轴向的限位结构，建模时要预留柱塞上下活动的行程空间，柱塞和本体上端的配合间隙控制在0.05mm以内，既保证柱塞能顺畅上下滑动，

　　也不会因为间隙过大出现侧向晃动，导致按压时卡滞。开关内部的接触腔结构要考虑接触弹片的形变空间，建模时要给弹片预留足够的形变行程，保证按压时弹片能稳定接触导通，松开后能依靠自身弹力复位断开，不会出现卡滞导致的常通或者无法导通的问题。本体外壳的壁厚要均匀，避免注塑生产时出现缩痕、变形，引脚和本体注塑结合的位置要做密封结构，防止焊接时助焊剂顺着引脚缝隙渗入开关内部，污染接触弹片导致接触不良。从选型适配的角度来说，这类开关的整体高度要匹配设备面板到PCB板的安装距离，本体下端要和PCB板面保留0.2mm左右的间隙，避免焊接时本体受热挤压PCB板导致板面变形，顶部柱塞高出面板的高度要控制在2mm左右，既方便手指按压操作，

　　也不会因为突出过多容易被外物碰撞误触发。在做整机结构校验时，要重点检查开关周围的元件布局，按压柱塞的活动范围内不能布置过高的贴片元件，避免按压时柱塞和周边元件干涉，引脚的走线要避开高压线路区域，防止信号干扰。建模过程中所有配合面的公差都要按照板级电子元件的常规公差设定，塑料件的脱模斜度要符合注塑工艺要求，引脚的折弯角度要保证插装时能垂直对准焊盘孔，不会出现插装时引脚变形的问题。这类开关的结构看似简单，实际建模时需要兼顾生产装配、焊接工艺、操作手感、长期使用可靠性等多方面的要求，比如柱塞的复位行程要和弹片的弹力匹配，按压力度曲线要符合日常操作的习惯，不能出现前段空程过大、末端触发突兀的问题，本体的圆柱外圆要做同轴度校验，保证装入面板开孔后不会出现偏斜，影响外观一致性。
