立式螺旋驱动气压压装作业设备结构

　　在中小零部件压装、小型工件成型、电子元器件铆接这类对压装力精度要求不算极高，但需要稳定行程控制的生产场景里，这类立式螺旋驱动的气压压装设备一直是车间里的高频使用工装。不同于纯气动直压的压机容易出现行程过冲、压力波动大的问题，这套结构把螺旋副的行程精准可控特性和气压驱动的快响应优势结合起来，日常用来压装小型轴承、铜套到工件基座里，或是给薄壁五金件做压印、铆点工序都很适配，甚至在小批量试样的实验室工位，也能用来做材料的小载荷静压测试，不用额外配置大吨位液压站，接通气源就能作业，对工位的配套条件要求很低。

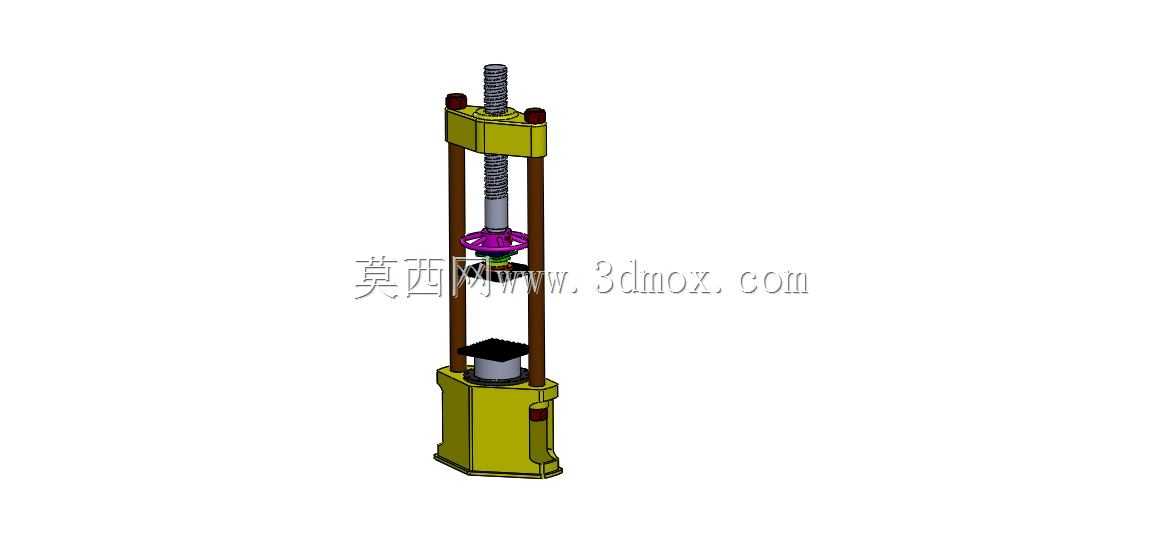

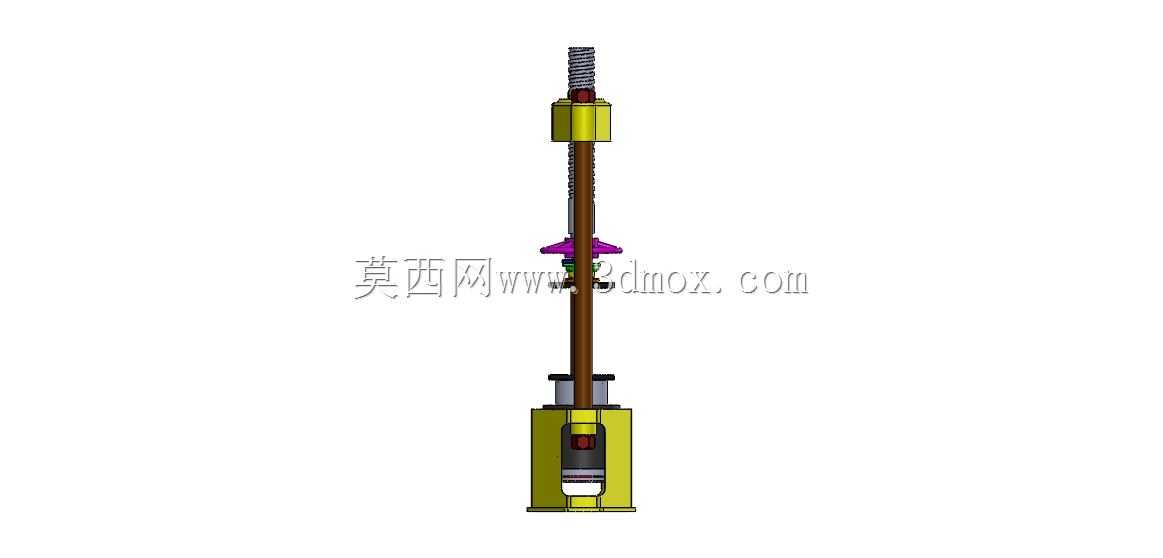

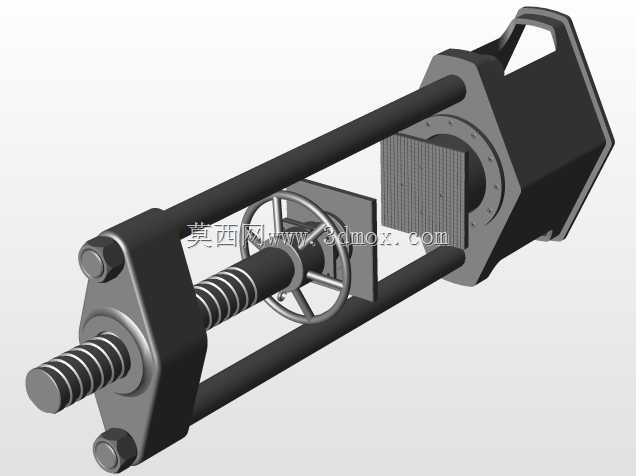

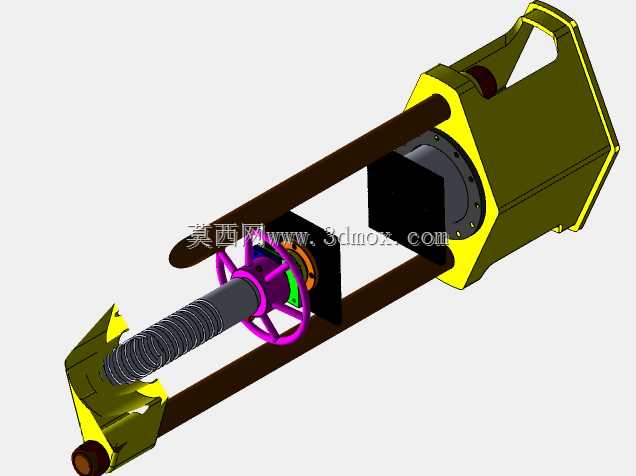

　　从结构设计逻辑来看，这套设备采用了典型的立式双导柱承载框架，底部是一体化的箱型基座，既用来容纳气动执行元件的气路分配组件，也作为整个设备的配重底座，保证压装作业时的整机稳定性，不会因为偏载出现机架晃动。两根垂直布置的镀铬导柱从基座四角向上延伸，顶部连接固定横梁，横梁中间集成了梯形螺旋传动副，手轮连接丝杠顶端，转动手轮就能调整压头的初始高位位置，适配不同高度的工件装夹空间——这个设计的巧思在于，不用每次更换不同高度工装都去调整气缸的行程限位，只要通过螺旋副快速调整上横梁的压头初始位置，就能快速切换作业区间，换产调整的时间能压缩到一分钟以内，非常适合多品种小批量的加工场景。

　　压头组件的设计也兼顾了作业安全性和实用性，螺旋副下方连接的是气动压头的连接座，连接座和导柱之间配了自润滑铜套导向，保证压头下行的时候不会出现径向偏摆，压装同轴度能控制在0.1mm以内，满足绝大多数小型零件的压装精度要求。压头和活塞杆之间做了快换接口，不用拆整个导向组件就能更换不同规格的压头，比如平压头用来压合平面工件，带定位销的压头用来压装带孔的轴承类零件，V型压头可以用来压合轴类零件的套环，适配不同的作业需求。基座上方的工作台面做了T型槽预留，方便安装定制的工件定位夹具，不用额外打孔攻丝，夹具固定的效率很高。

　　从安装边界尺寸来看，这套设备的整体占地尺寸不到0.3平方米，基座的长宽尺寸控制在350mm300mm左右，整机高度在1100mm上下，不需要做专门的地基固定，只要放在平整的车间工作台面上，接通气源压力在0.5-0.8MPa的常规工厂压缩空气管路就能正常作业，压装力的调节范围可以通过气源处理三联件的调压阀做无级调整，最大输出压装力能到5kN，覆盖绝大多数小型零件的压装作业需求。导柱的有效导向行程在200mm左右，螺旋副的调整行程有150mm，两者配合下来，工件的最大允许装夹高度能到280mm，哪怕是带一定高度的焊接组件压装，也有足够的操作空间。

　　气路设计上做了双手操作的安全预留位，虽然模型里没把操作按钮做出来，但基座侧面预留了气路接口和电磁阀的安装位，实际投产的时候只要配上对应的安全控制阀组，就能实现双手启动下压、到位自动保压、延时回程的自动化作业逻辑，避免操作人员误触带来的安全风险。设备的外漏金属件都做了发黑或者镀铬处理，基座的箱型结构也做了圆角过渡，没有尖锐的凸边，日常清理工位的时候不会刮擦到操作人员，也不容易积攒加工碎屑，维护起来很方便。

　　很多做小型五金加工、电子组件装配的车间，之前要么用手动压机，压装力不稳定，员工劳动强度大，要么用大吨位的液压压机，能耗高还占地方，这类螺旋调整配合气动驱动的压装设备，刚好填补了中间的应用空白，结构简单可靠，没有复杂的液压油路，不会出现漏油污染工件的问题，日常维护只要定期给导柱和螺旋副加一点润滑脂，检查气路有没有漏气就能长期稳定运行，故障率比液压压机低很多。在做三维结构设计的时候，这套模型把所有的配合公差都做了合理预留，导柱和铜套的间隙配合选了H8/f7的公差带，螺旋副用了Tr204的梯形螺纹，自锁性好，调整完位置之后不会因为压装的反力出现位置偏移，压头和活塞杆的连接用了浮动接头，哪怕工件有轻微的高度差，也能保证压头和工件表面完全贴合，不会出现压偏的问题。
