薄型台式CPU散热冷却风扇结构设计

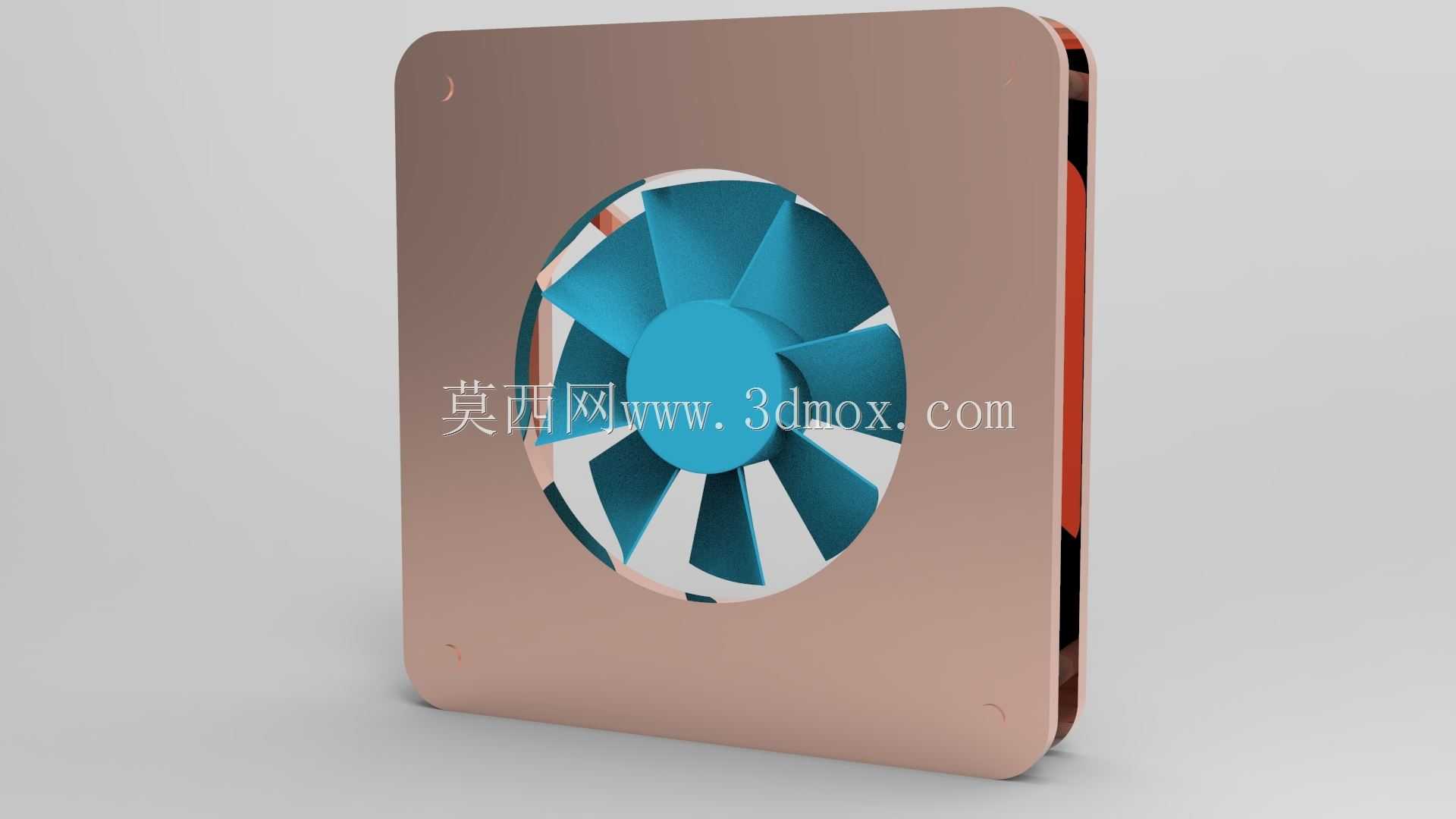

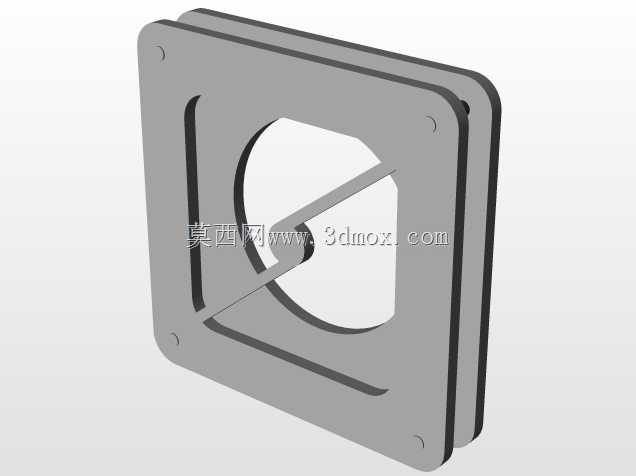

　　这款薄型冷却风扇的结构设计，最初是针对紧凑型ITX机箱、一体机内部局促的CPU散热空间做的适配，日常做小体积主机结构堆叠时，常规厚度的轴流风扇往往会和内存马甲、机箱侧盖产生安装干涉，这款结构把外框做了圆角方形的一体化设计，刚好能匹配120mm规格的标准冷排或者下压式散热鳍片的安装孔位，不用额外做转接支架就能直接固定。从实际使用场景来看，除了常规台式机CPU散热，这类薄型风扇也能适配小型NAS设备、嵌入式工控机的主动散热需求，这类设备普遍内部空间紧凑，没有多余位置容纳厚规格风扇，同时对运行时的气流组织有明确要求，不能出现气流短路的情况。这款风扇的外框采用了等壁厚的圆角设计，四个角预留的安装沉孔深度刚好能容纳标准M3螺丝的头部，

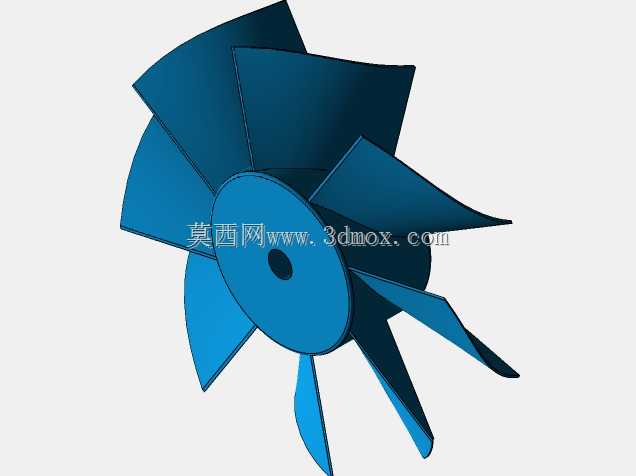

　　安装后螺丝不会突出外框平面，避免和相邻部件产生刮擦，外框的进风侧做了极小的倒角处理，能减少进风时的气流紊流，降低风噪的同时提升进风效率。扇叶部分采用了七叶大倾角的设计，和常规九叶、十一叶的静音风扇不同，这个叶片角度是针对高静压场景做的优化，当风扇贴紧散热鳍片安装时，不会因为风阻过大导致风量骤降，能把气流直接吹透鳍片缝隙带走CPU工作产生的热量，叶片和外框之间的间隙控制在0.8mm，既避免了转动时的擦框风险，也能减少间隙处的气流回流损失。外框的出风侧做了一圈窄边的导流结构，能让吹出的气流保持聚拢状态，不会过早扩散，刚好覆盖常规CPU散热的核心发热区域，避免气流散到周边主板供电、内存区域造成的风量浪费。做三维建模的时候，

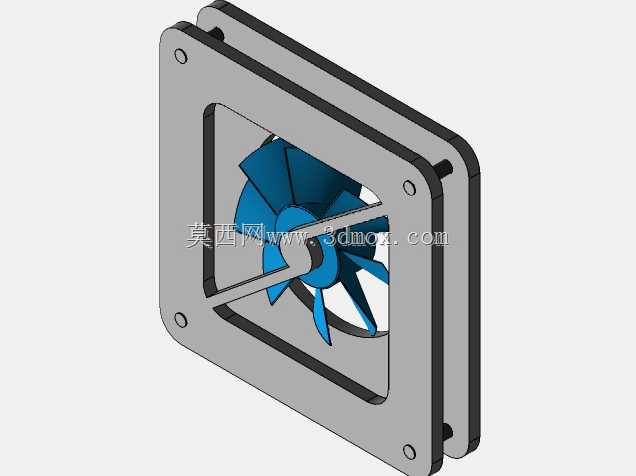

　　扇叶的曲面是按照等环量流型做的放样，每个截面的安装角从叶根到叶梢做了线性递减，能保证整个叶片长度方向上的气流输出均匀，不会出现叶根区域风量不足、叶梢区域紊流过大的问题。外框的材质默认选用ABS工程塑料，壁厚控制在1.5mm，既保证了安装时的结构强度，拧紧螺丝时不会出现开裂，也能控制整体重量，不会给主板CPU插槽带来额外的负重应力。安装边界上，这款风扇的整体外轮廓尺寸为120mm×120mm，整体厚度仅15mm，比常规25mm厚度的120mm风扇薄了10mm，能在有限的机箱内部空间里省出足够的走线或者部件避让空间，四个安装孔的中心距为105mm，完全兼容行业通用的120mm风扇安装规范，不需要修改现有散热模组的孔位就能直接替换使用。

　　实际装配验证的时候，这款风扇的转动中心和外框中心的同轴度控制在0.1mm以内，高速转动时不会出现偏心抖动的问题，扇叶做了动平衡校准，预留的电机安装位刚好适配20mm直径的标准外转子无刷电机，电机引线可以从外框侧边预留的走线槽引出，不会被扇叶剐蹭，也不会突出外框平面影响安装。在气流组织设计上，这款风扇的进风面没有做多余的格栅结构，最大程度减少进风阻力，出风面的导流边高度为2mm，刚好能把气流导向散热鳍片的中心区域，对于下压式CPU散热来说，这个结构能让气流顺着鳍片向四周均匀扩散，覆盖CPU表面的整个发热区域，避免出现局部热点。针对长期使用的场景，外框的边角做了R3的圆角处理，安装时不会划伤操作人员的手，也不会因为磕碰出现边角崩裂的问题，整体结构没有多余的卡扣或者薄壁脆弱结构，拆卸清理灰尘时也不容易出现结构损坏。
