单缸往复式活塞发动机结构展示模型

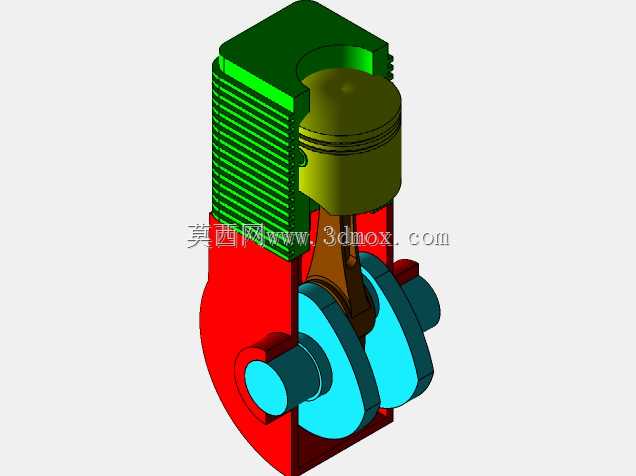

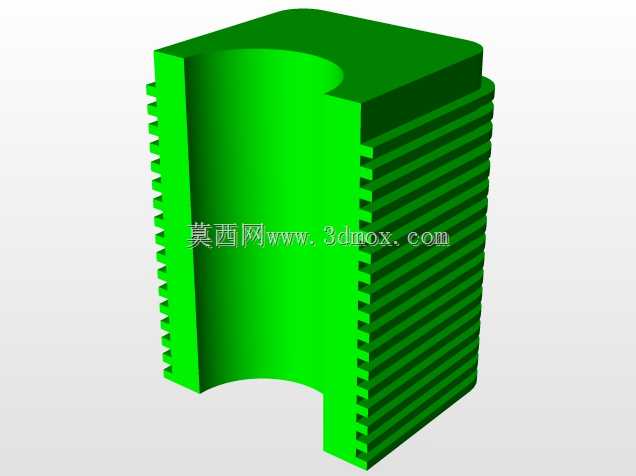

　　这套单缸活塞动力装置的三维结构，完整还原了往复式内燃机核心运动副的装配关系，在小型通用动力、教学演示、原理验证场景中有着极高的参考价值。日常接触的小型发电机组、园林机械、摩托动力单元中，这类单缸结构凭借结构简单、维护便捷、成本可控的特性，始终占据着小功率动力段的主流应用位置。从结构设计逻辑来看，整套模型优先还原了动力转换的核心路径：燃烧做功产生的直线推力作用在活塞顶面，通过活塞销传递给连杆，连杆将直线往复运动转化为曲轴的旋转扭矩，最终通过曲轴输出端对外输出动力，这套曲柄连杆机构也是所有往复式活塞动力的核心基础。模型中带散热鳍片的气缸部分，是针对风冷散热场景做的结构设计，密集的环形鳍片可以在有限的气缸外形尺寸下最大化散热面积，

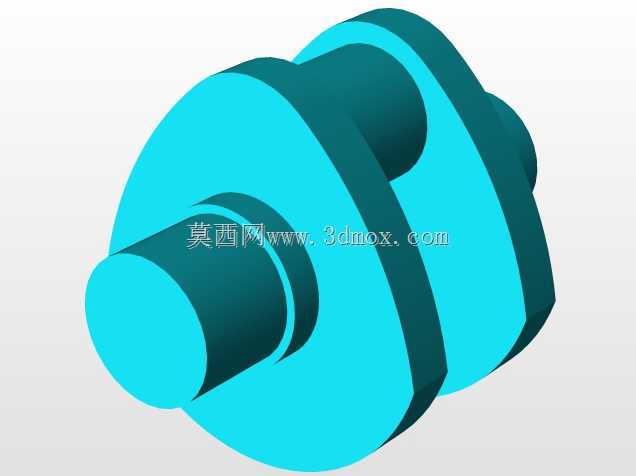

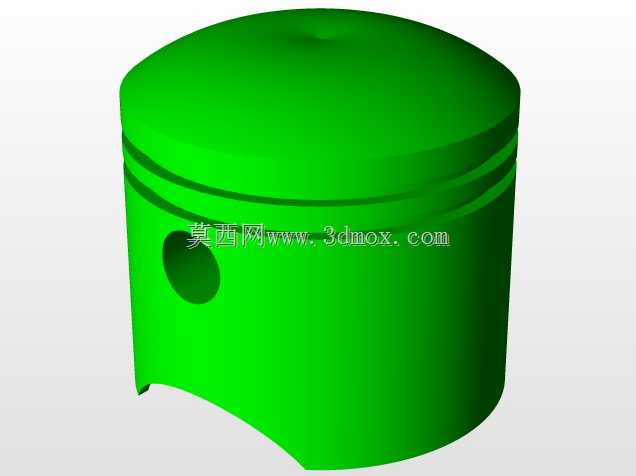

　　不需要额外布置水冷套、循环管路就能满足小功率工况下的散热需求，气缸内壁的加工精度直接决定了活塞环的密封效果，建模时特意保留了活塞环槽的分层结构，能清晰看到气环、油环的安装位置，这部分结构直接影响燃烧室的密封性能与机油消耗控制。曲轴部分采用了整体式曲柄平衡结构，扇形的平衡块可以抵消活塞连杆组往复运动产生的一阶惯性力，降低整机运行时的振动幅度，曲轴的主轴颈与连杆轴颈的平行度、轴颈表面的粗糙度要求，是加工环节的核心控制项，直接影响动力输出的平顺性与整机使用寿命。安装边界层面，这类单缸动力的曲轴输出端通常预留有键槽与螺纹孔，可直接连接飞轮、皮带轮或者负载输入端，气缸体下部的曲轴箱位置预留有安装固定孔位，

　　可直接通过螺栓固定在机架或者设备安装基座上，不需要额外设计复杂的转接支架。从建模的细节处理来看，活塞与气缸壁之间预留了合理的配合间隙，连杆大小端的轴孔位置分别对应活塞销与曲轴连杆轴颈的装配尺寸，能直观演示整套机构的运动干涉检查过程，对于刚接触动力结构设计的从业者来说，可以通过这套模型清晰理解各部件的运动时序：活塞运行到上止点时燃烧室容积最小，运行到下止点时容积最大，曲轴每旋转两周，活塞完成一次完整的进气、压缩、做功、排气四冲程循环。在实际选型参考中，这类结构的尺寸边界通常根据排量需求调整，小排量机型的气缸直径通常在30mm到70mm区间，活塞行程根据扭矩输出需求匹配，同缸径下长行程设计更侧重低转速扭矩输出，

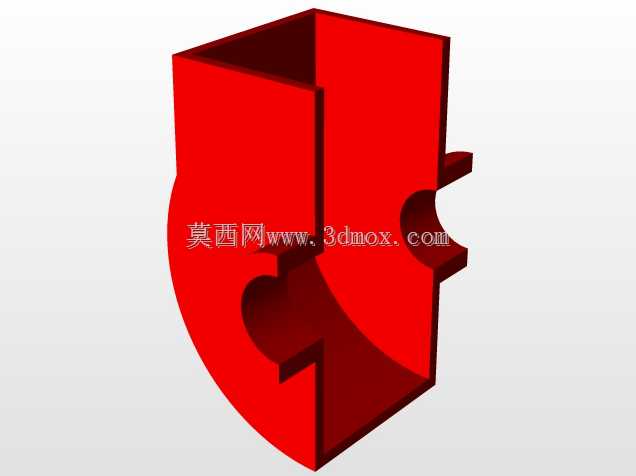

　　短行程设计更适合高转速功率输出。模型中省略了外围的配气机构、点火系统、供油系统部件，只保留核心运动组件，更方便观察者理解动力转换的核心逻辑，在教学实训场景中，这类剖切展示的结构模型可以让学员快速掌握曲柄连杆机构的运动原理，不需要拆解真实设备就能清晰看到内部的装配关系。在非标设备的动力单元选型阶段，也可以参考这套结构的安装尺寸做适配设计，提前预留好动力单元的安装空间、散热空间以及维护操作空间，避免后期装配时出现干涉问题。另外从结构强度设计角度，连杆部分采用了工字形截面设计，在保证结构强度、刚度满足往复冲击载荷要求的前提下，尽可能降低往复运动部件的质量，减少惯性力带来的振动与载荷冲击，曲轴箱部分的加强筋结构也对应了曲轴主轴承座的受力位置，可承受做功冲程传递来的冲击载荷，避免箱体出现变形开裂的问题。
