Arduino Uno开发板配套扩展模块结构设计

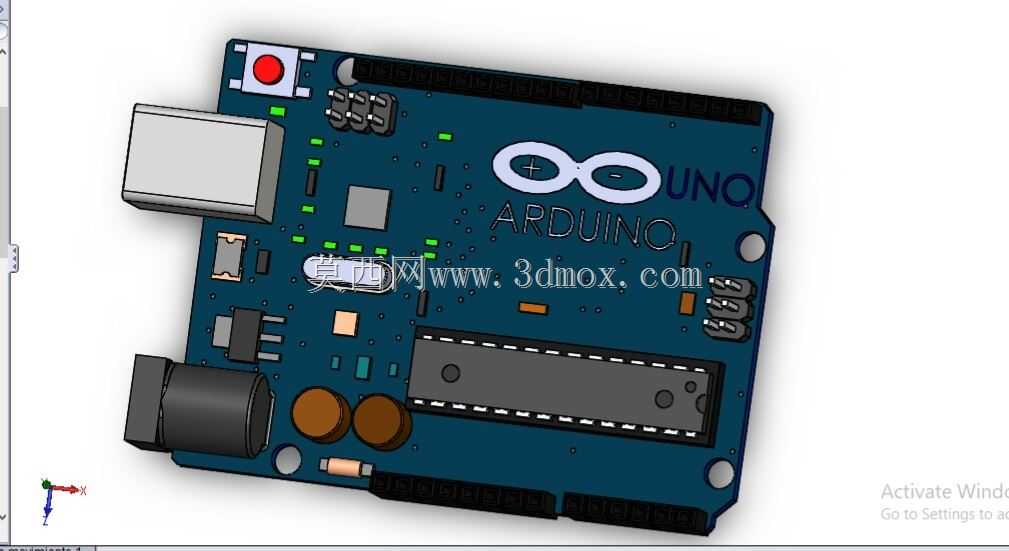

　　在嵌入式开发与小型智能设备搭建场景中，开发板的扩展适配一直是结构设计环节需要重点考量的内容，本次呈现的结构设计围绕Arduino Uno开发板的配套外接模块展开，核心解决外接功能模块与主控板的安装匹配、空间避让以及接线规整的实际工程问题。从实际应用场景来看，这类配套结构件广泛适用于学生电子竞赛原型搭建、小型智能机器人主控单元组装、桌面级物联网终端设备开发、开源硬件二次改装等场景，很多开发者在搭建原型时经常遇到外接模块随意堆叠、接线拉扯导致引脚脱焊、模块与板载元件干涉短路的问题，该结构设计正是针对这些实际痛点做了针对性的结构优化。

　　从功能特性来看，该外接模块采用方块式封装结构，外壳做了直角过渡的硬质防护设计，能够直接插接在Arduino Uno板的对应排针位置，不需要额外飞线连接，模块底部的插接引脚位置完全匹配Uno板上方的数字IO排针间距，插接后模块本体与板载的USB接口、电源接口、复位按键都预留了足够的操作空间，不会遮挡日常插拔线材、按动复位键的操作区域。模块外壳的侧壁做了微凸的防滑棱设计，在插拔模块时不需要借助工具，徒手即可完成拆装，同时外壳边缘做了0.2mm的倒角处理，避免拆装过程中锋利边缘划伤手部或者刮擦开发板的阻焊层。

　　设计思路上，没有采用常见的全包式扩展盾结构，而是做了单模块独立封装，这样的设计优势在于开发者可以根据实际功能需求选择单模块插接，不需要占用全部排针资源，剩余的排针可以继续外接其他传感器、执行器模块，大幅提升了主控板的IO接口利用率。模块内部的PCB安装槽做了0.1mm的公差预留，既可以保证PCB板卡安装后不会出现晃动，也不会因为公差过小导致装配时压损板载贴片元件。模块与开发板表面的预留间隙控制在3mm，这个间隙既可以避免模块底部与开发板表面的贴片元件、焊点直接接触造成短路，也能保证模块插接后的整体高度不会过高，减少整套主控单元的安装空间占用。

　　外形尺寸与安装边界方面，模块整体外形为规整立方体，长宽尺寸控制在35mm×25mm，安装后突出开发板表面的高度为28mm，在多模块并排插接时，模块之间的侧壁间隙预留了2mm，不会出现相邻模块互相干涉无法安装的问题。安装时不需要额外的固定螺丝，依靠排针的插接摩擦力即可完成固定，在常规的桌面使用、移动机器人搭载的振动场景下都不会出现松脱的情况，如果是在高振动的工业测试场景下，也可以在模块侧边预留的1mm直径定位孔中插入铜柱，与开发板的安装孔做硬连接固定，进一步提升连接可靠性。

　　从电路适配的角度来看，该结构的引脚排布完全遵循Arduino Uno的标准引脚定义，插接后不会出现引脚错位的问题，模块外壳上预留了标识丝印的凹槽位置，后期可以在对应位置丝印引脚功能标识，方便开发者快速接线调试。模块的顶部做了平面设计，在需要叠加其他扩展模块时，也可以将小型模块直接固定在该模块的顶面，进一步拓展整套主控单元的功能扩展性。在实际的原型搭建过程中，这种独立封装的外接模块相比堆叠式扩展板，能够灵活适配不同的功能组合需求，不需要为了单一功能而搭载整块扩展盾造成成本和空间的浪费，同时规整的插接结构也能让整个主控单元的布线更加整洁，减少调试过程中因为接线混乱导致的故障排查难度。
