管壳式列管换热器三维结构设计

　　这套管壳式列管换热器结构，是工业换热场景里应用最广的间壁式传热单元，从化工精馏工段的物料预热、冷凝回收，到暖通领域的汽水换热、制冷系统的蒸发器冷凝器，再到冶金行业的工艺介质冷却，几乎覆盖所有需要两种流体不直接接触完成热量传递的工况。不同于板式换热器对介质洁净度、压力等级的严苛限制，列管结构能承受更高的管壳程压差，适配带少量颗粒的工艺流体，在高温高压工况下的运行稳定性远优于其他紧凑式换热结构。

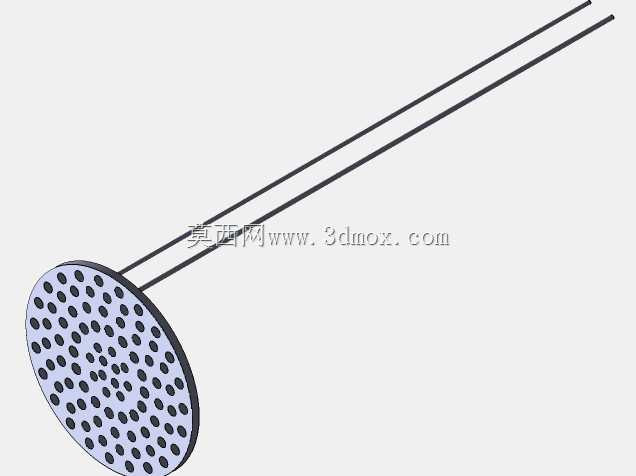

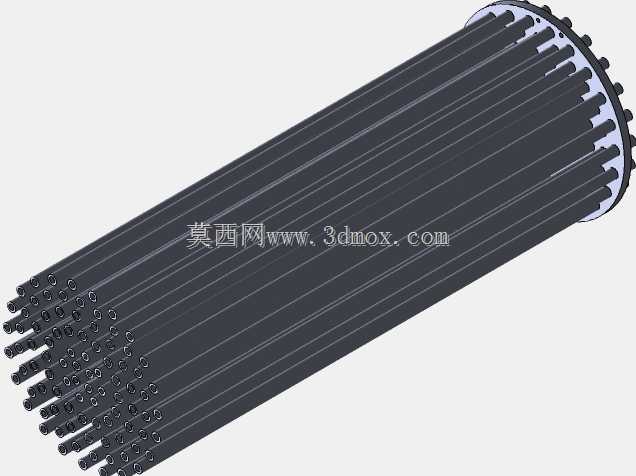

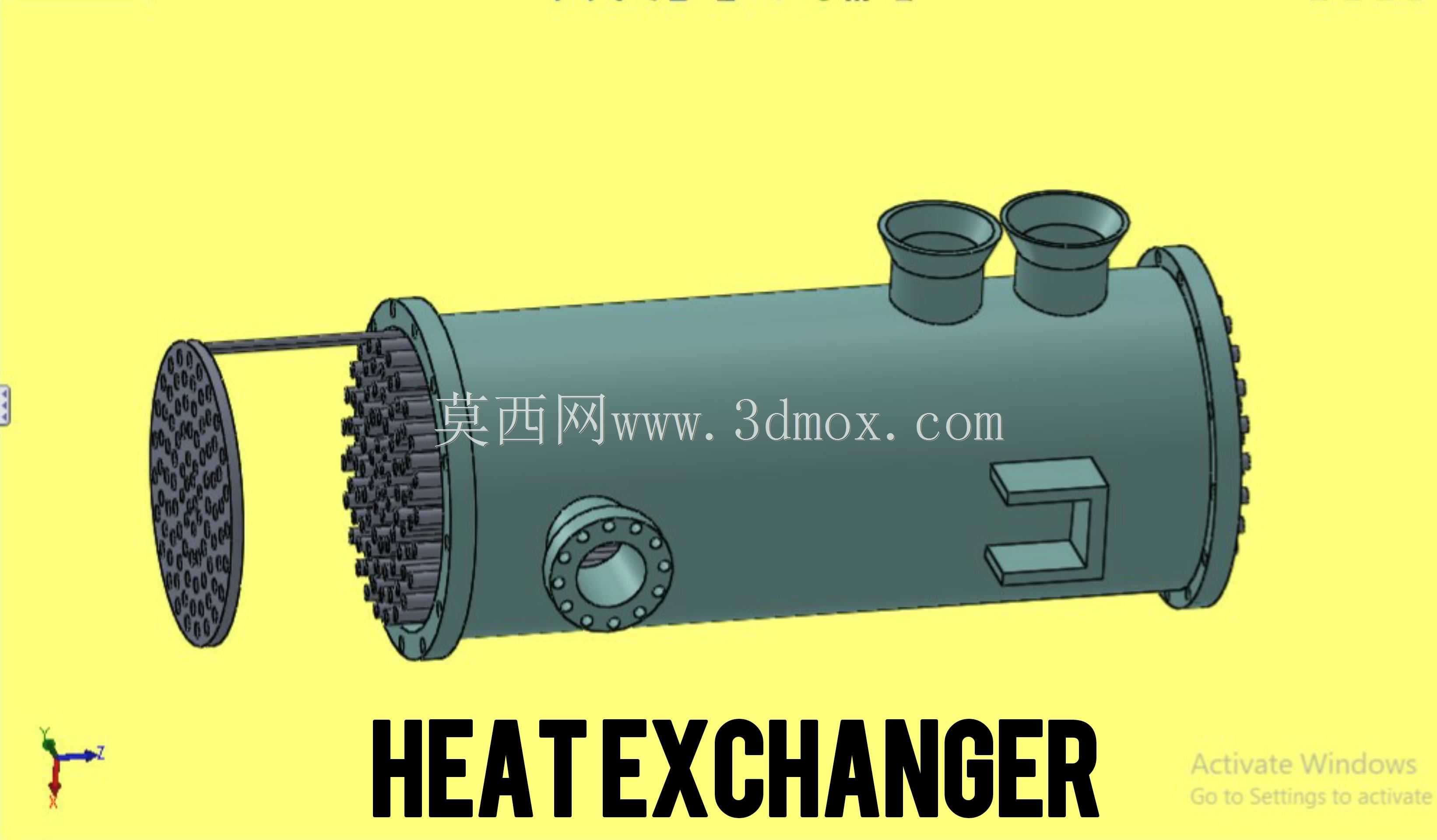

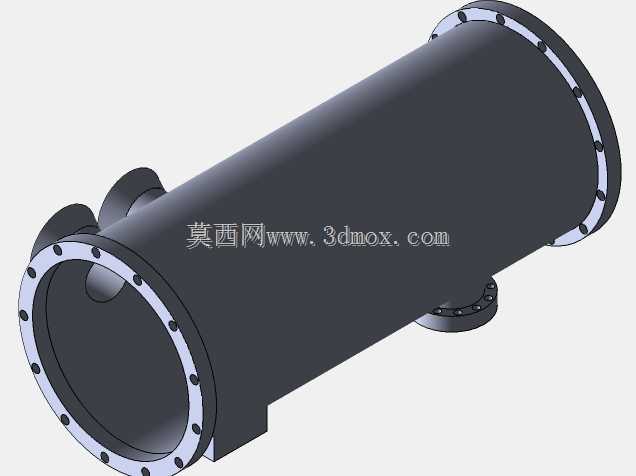

　　从结构功能来看，模型完整还原了固定管板式换热器的核心组成：卧式布置的圆柱形承压壳体，两端带法兰连接的可拆端盖，壳程内部排布的密集换热管束，固定管束的两端管板，壳程上设置的两个上进上出介质接管、一个侧方接管，还有壳体外部焊接的鞍式支座支撑结构，端盖侧抽出的管板结构也清晰呈现了管束与管板的连接关系。管程走需要升温或降温的单一路径介质，壳程通过折流板（模型中壳体侧面的C型结构即为折流板固定支撑）引导壳程介质横向冲刷管束，避免流体短路，大幅提升壳程侧的传热系数，两种介质隔着换热管壁完成热量传导，全程无混合，满足工艺介质的纯度控制要求。

　　设计思路上，这套结构优先考虑了工业现场的安装维护便利性：端盖与壳体采用法兰螺栓连接，需要清理管程结垢、检查管束腐蚀情况时，只需拆卸端盖螺栓即可抽出管板与管束，不需要整体切割壳体；接管的位置排布充分考虑了管道对接的操作空间，顶部两个接管间距满足法兰安装时的螺栓扳手操作余量，侧方接管的法兰端面与壳体轴线平行，适配水平方向的管道走向；鞍式支座的安装孔位预留了热膨胀的位移余量，避免设备运行时壳体受热伸长产生的结构应力拉裂焊缝或连接管道。

　　从安装边界来看，卧式壳体的长径比控制在常规工业设备的合理区间，整体重心落在两个鞍式支座的支撑范围内，安装时不需要额外设置辅助支撑；所有接管的法兰规格统一采用行业常用的突面法兰标准，对接管道时不需要单独定制转换接头；设备运行时的抽芯检修空间预留充足，端盖侧预留的抽芯距离不小于管束总长度，满足现场检修时的管束抽出操作要求，不需要额外拆除周边其他工艺管道。壳体壁厚、管板厚度、换热管管径与排布间距都遵循压力容器设计规范，管程与壳程的承压能力匹配常规工业工况的压力等级，能直接用于化工、能源、暖通等项目的初步方案设计、设备选型参考，也可作为结构设计人员学习列管换热器内部构造的三维参照，清晰展示管束、管板、壳体、接管、支座之间的装配关系，避免二维图纸上的结构理解偏差。
