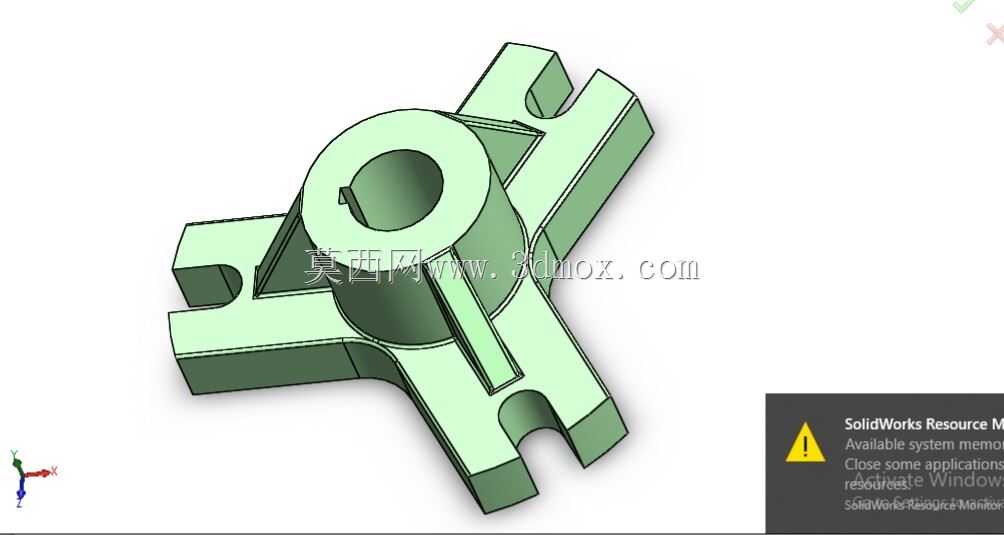

十字型带键槽传感安装连接座结构

　　在工业传感检测的安装布局场景里，这类十字型连接座是传感单元与执行机构之间的核心衔接零件，常见于自动化产线的位置检测模块、小型机械手的末端传感固定工位，以及仪器仪表类设备的内部传感支撑结构中，承担着定位传感元件、传递安装基准、抵消装配间隙的实际作用。从结构功能来看，中心的带键槽通孔是核心装配位，设计时优先匹配对应直径的安装轴，键槽结构用来限制周向转动，避免设备运行过程中连接座与轴之间出现相对滑移，保证传感元件的检测位置不会随设备振动发生偏移，这一点在高频往复运动的检测工位上尤为关键，一旦出现周向转动，传感检测的触发位置就会出现偏差，直接导致产线检测误判。四个向外延伸的支臂做了差异化的槽型设计，不同支臂上的开槽对应不同的安装需求，

　　部分通槽用来穿设传感元件的固定螺丝，可根据实际安装需求调整固定位置，预留的安装调节量能适配不同尺寸的小型传感元件，不需要额外加工转接板就能完成装配；支臂末端的圆弧缺口是为了避让周边的管线或者相邻结构件，避免装配时出现结构干涉，这部分的轮廓设计是在装配验证阶段反复调整的，要保证在最小的安装空间内，连接座不会和周边的走线、相邻运动部件发生剐蹭。设计思路上优先考虑了安装的便捷性与结构刚性的平衡，中心筒体部分做了加厚处理，避免轴孔配合时出现应力集中导致的筒体开裂，支臂与筒体衔接的位置做了圆角过渡，减少应力集中点，在长期受振动的工况下，不会出现支臂断裂的问题。从安装边界来看，这类零件的整体外轮廓尺寸控制在小尺寸范围内，

　　适配小型仪器内部的紧凑安装空间，中心孔的公差带选用过渡配合，既能保证装配时的顺畅度，又能限制轴与孔之间的径向窜动；支臂上的安装槽宽度统一适配常用的M3、M4规格固定螺丝，不需要定制特殊规格的紧固件，现场装配时可以直接用标准件完成固定。实际使用中，这类连接座不需要做额外的表面处理，常规的机加工成型后去除毛刺即可，因为大多安装在设备内部，不接触外部腐蚀介质，材料选用常用的45号钢或者铝合金都能满足强度要求，铝合金材质的版本重量更轻，适合对运动部件负载有要求的高速工位，45号钢的版本刚性更好，适合振动较大的重型设备检测工位。在三维建模过程中，这类零件的建模逻辑要优先保证基准统一，以中心孔的轴线作为核心设计基准，

　　四个支臂的对称面都要和中心基准对齐，避免出现安装偏心的问题；键槽的位置要对应轴上的键的安装方向，建模时要标注清楚键槽的对称度公差，保证装配时键能顺利装入。支臂上的开槽位置要考虑螺丝的安装空间，槽的长度要预留至少两倍螺丝直径的调节量，方便现场调试时调整传感元件的位置，不需要重新打孔就能完成位置微调。另外，支臂的厚度设计要兼顾刚性与安装空间，厚度过薄会导致锁紧螺丝时支臂出现变形，厚度过厚则会占用过多的安装空间，影响周边其他零件的布局，这类小尺寸连接座的支臂厚度通常控制在3-5mm区间，既能满足M4螺丝锁紧时的刚性需求，又不会过度占用安装空间。在实际选型替换时，只要确认中心轴径、键槽尺寸、支臂安装槽的位置尺寸，就能直接替换同类型的连接座，不需要修改周边的安装结构，这也是这类标准化连接结构的优势，能减少设备维护时的零件替换成本，不需要单独定制加工，直接选用对应尺寸的成品就能完成装配。
