开源性呼吸机核心通气检测结构设计

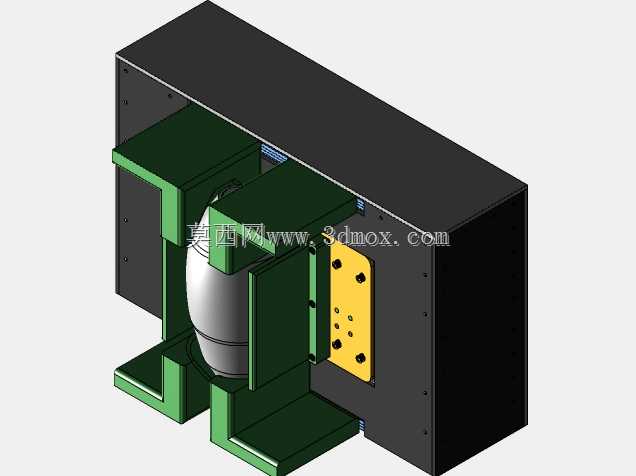

　　该结构面向呼吸支持类医疗设备的核心功能模块开发，主要适配临床场景中针对呼吸功能障碍患者的通气支持需求，可覆盖有创插管通气与无创CPAP通气两类主流使用场景，在呼吸支持过程中承担核心参数监测、安全阈值预警、通气状态反馈的关键作用。从实际临床使用的需求出发，结构设计优先考虑功能模块的集成化布局，将潮气量采集、呼吸频率捕捉、吸呼比测算、氧浓度管控的相关检测元件整合在统一的安装框架内，避免分散布局带来的管路冗余、信号延迟问题。框架主体采用分体式支撑结构，绿色支撑件通过对称式布局形成稳定的元件安装位，中间预留的弧形腔体适配呼吸通路的气流走向，减少气流传输过程中的涡流损耗，保证检测元件采集到的气流参数与患者端实际值偏差控制在临床允许范围内。

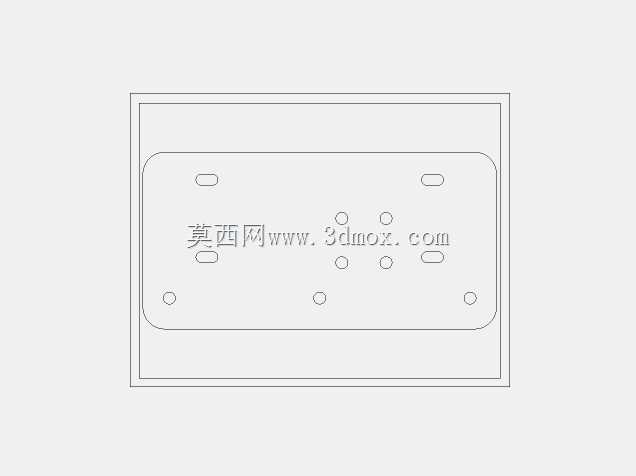

　　黄色安装面板作为外接检测元件与控制单元的连接载体，面板上的安装孔位按照常用检测元件的安装尺寸做了标准化预留，可直接适配压力传感器、流量传感器、温度检测元件的快速装配，无需额外做安装位的二次加工。外部黑色罩壳采用封闭性设计，一方面为内部检测元件提供物理防护，避免外界粉尘、液体飞溅对检测精度造成干扰，另一方面罩壳的安装边界充分考虑了整机集成的尺寸约束，可直接嵌入常规呼吸机的主机舱内部，不需要对原有主机框架做大幅度的结构修改。功能实现层面，结构预留的检测通路可覆盖峰值压力超限报警、PEEP水平实时检测、患者自主呼吸触发识别、进气氧浓度实时校验、吸呼气双向流速监测、通路温度异常预警的全部硬件安装需求，自检模块的安装位设置在进气端侧，

　　可在设备启动阶段快速完成全通路的气密性、元件响应度校验，缩短设备开机准备时间。设计过程中充分考虑了不同通气模式下的气流特性差异，内部气流通道的截面尺寸经过反复校核，在有创通气的高流速工况与无创通气的低流速持续供气工况下，都能保证检测元件处于最佳的测量区间，避免因流道设计不合理导致的参数误报。支撑结构的加强筋布局沿着气流冲击的受力方向设置，在长期持续通气的振动环境下不会出现结构形变，保证各检测元件的相对位置始终处于校准状态，减少设备使用过程中的校准维护频次。安装边界上，整体结构的外接接口统一设置在黄色面板侧，与主机控制单元的接线、管路连接都可在单侧完成，装配过程中不需要调整结构朝向，可有效提升整机组装的作业效率，后续维护更换元件时也可直接拆卸侧方面板完成操作，无需拆解整个支撑框架。
