深沟球滚珠轴承结构设计方案

　　在各类旋转类机械设备的传动链路里，滚珠轴承是承担径向载荷、降低运动副摩擦损耗的核心基础部件，小到精密仪器的仪表转轴，大到工业生产线的输送辊筒、机床主轴的支撑端，都能看到这类零件的应用场景。不同于滑动轴承依靠油膜形成动压支撑的工作逻辑，滚珠轴承通过滚动体在内外圈滚道间的滚动接触，将轴运转过程中的滑动摩擦转化为滚动摩擦，能大幅降低传动过程中的功率损耗，同时保证轴系的旋转精度维持在设计允许的公差范围内。

　　从实际选型与安装的边界条件来看，这类滚珠轴承的安装需要匹配轴颈的配合公差与轴承座孔的公差带，通常内圈与旋转的轴颈采用过盈配合，避免轴运转时内圈与轴表面出现相对滑动造成配合面磨损，外圈与固定的轴承座孔多采用过渡配合，方便装配过程中的压装调整，同时预留一定的热膨胀补偿余量，避免轴承长时间运转温升后出现游隙过小导致的卡滞问题。轴承的轴向定位通常依靠轴肩与孔用挡圈、端盖的配合实现，设计时需要严格控制轴肩的高度，不能超过轴承内圈的倒角高度，否则会导致轴承无法安装到位，同时拆卸时也没有预留拉马的卡接位置，给后期维护更换造成阻碍。

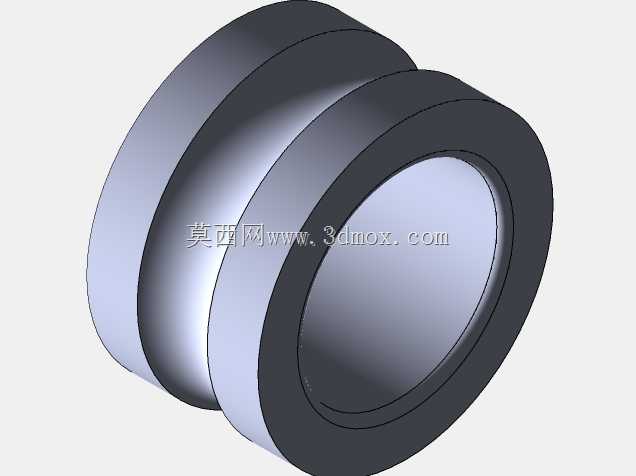

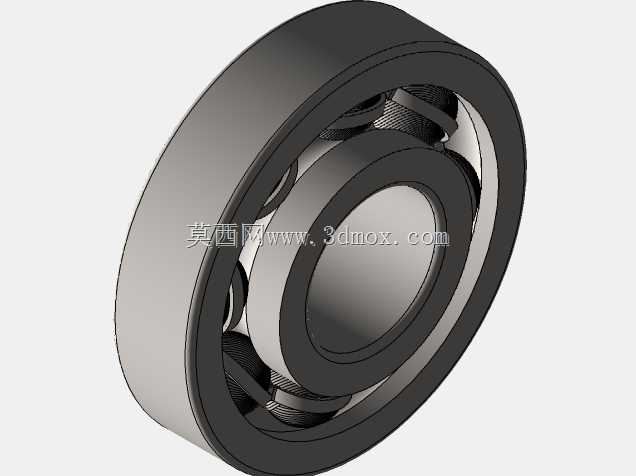

　　本次设计的滚珠轴承采用最通用的深沟球滚道结构，内外圈的滚道曲率半径略大于滚珠的半径，保证滚珠与滚道之间能形成稳定的赫兹接触应力分布，既可以承受额定范围内的径向载荷，也能承受一定比例的双向轴向载荷，适配多数没有大轴向力的常规传动场景。保持架采用浪形冲压结构，通过兜孔将每颗滚珠均匀分隔在滚道圆周方向，避免滚珠在运转过程中相互接触碰撞，同时控制滚珠的公转与自转姿态，保证滚动体在滚道内的运动轨迹稳定，不会出现窜动卡滞的问题。设计过程中首先根据目标承载场景确定轴承的额定动载荷，反推所需的滚珠直径与数量，再根据滚珠的分布圆直径确定内外圈的壁厚，保证内外圈在承受最大载荷时不会出现塑性变形，同时控制整体的径向尺寸与轴向宽度，适配常规的安装空间要求。

　　在实际设备运行过程中，这类滚珠轴承的润滑方式通常根据运转转速选择，低转速工况可以采用脂润滑，填充适量的锂基脂就能满足长时间的润滑需求，密封结构可以选择带防尘盖的款式，避免外界的粉尘、碎屑进入滚道内部造成磨粒磨损；高转速工况则多采用油润滑，通过油路循环带走轴承运转产生的热量，同时持续带走磨损产生的微小金属碎屑，延长轴承的使用寿命。设计时还需要考虑轴承的径向游隙，常规组别的游隙可以适配多数常温工况，如果是高温运转的场景，需要选择更大游隙的组别，补偿温升带来的内外圈热膨胀量差，避免运转过程中出现预紧过载的问题。

　　从建模的细节来看，滚道的曲面建模需要保证曲率连续，避免出现折线或者曲率突变的位置，否则在后续的有限元接触应力分析时会出现应力集中的虚假结果，影响结构强度的判断；滚珠与滚道的配合需要按照实际的接触角设置装配关系，保持架的兜孔与滚珠之间需要预留合理的间隙，模拟实际装配后的活动量，方便后续做运动仿真时还原真实的运转状态，不会出现干涉报错的问题。倒角与圆角的细节也不能忽略，内外圈的端面倒角是装配时的导入结构，同时可以去除加工后的锐边避免划伤操作人员，滚道边缘的圆角则是为了降低应力集中，避免轴承承受冲击载荷时出现边缘崩裂的问题。
