供水管网智能监测物联网水表结构

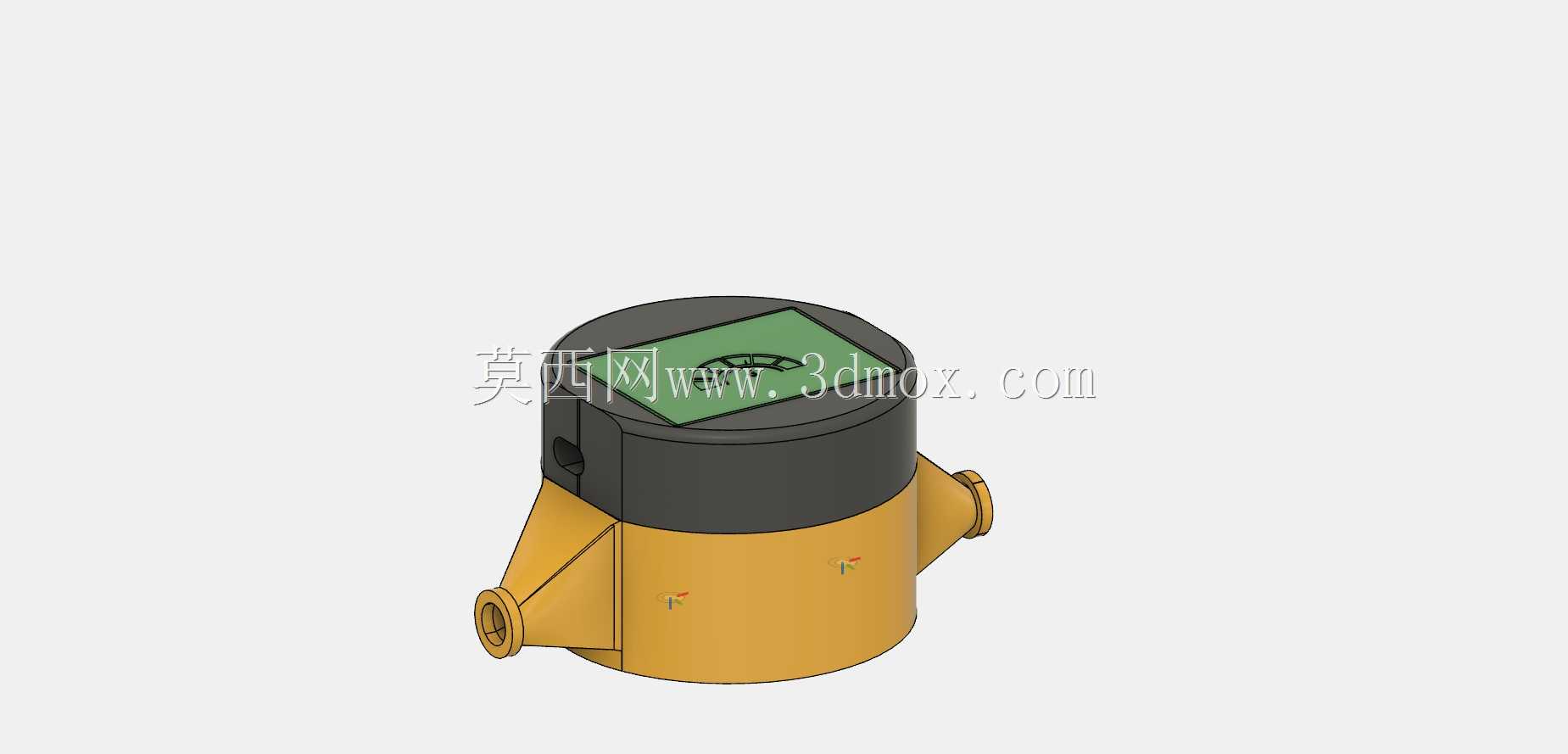

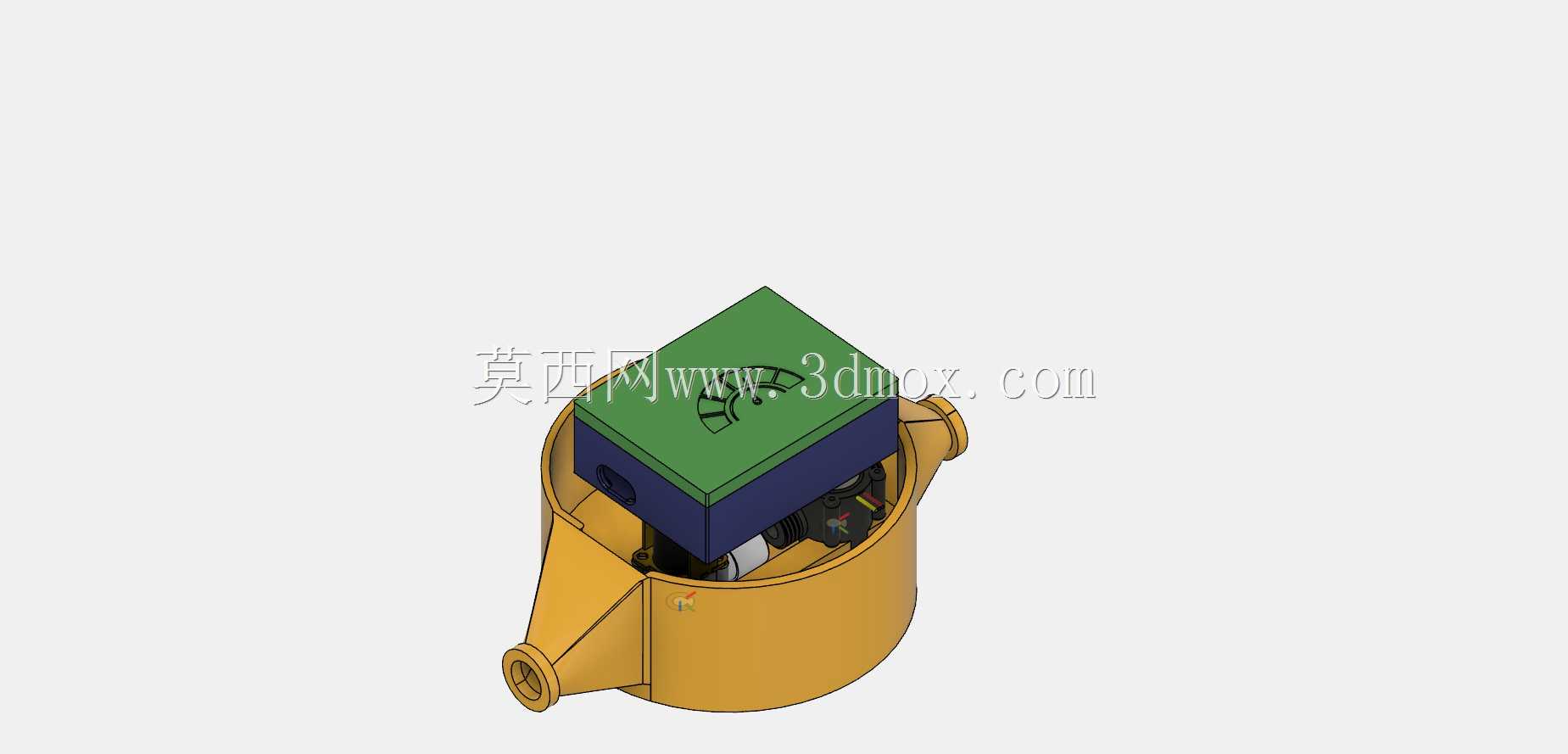

　　在城镇供水管网运维、二次供水管控、商用楼宇水耗统计这类场景里，传统机械水表需要人工逐户抄录，不仅运维成本高，也没法实时捕捉管网漏损、异常用水这类突发状况，这款物联网水管理设备就是针对这类痛点设计的管路计量监测终端。从结构设计来看，设备整体采用上下分体式布局，下半部分为黄铜材质的通流基体，设置两个同轴度经过校准的外螺纹管路接口，适配常规家装、商用场景的DN15-DN20供水支管安装，接口处做了加厚处理，能承受1.6MPa的常规供水静压，基体内部预留了流量检测单元的安装腔，流道做了圆弧过渡处理，避免水流经过时产生过大压损，也能减少水中杂质在腔体内的淤积。上半部分为电子仓结构，采用工程塑料注塑成型，和下部黄铜基体之间设置了硅胶密封垫圈，

　　达到IP68的防护等级，即便安装在管道井这类潮湿易积水的环境里，也不会出现电路受潮短路的问题。电子仓顶部设置了透明视窗，内置的显示屏可以直接显示累计流量、瞬时流量、电池剩余电量这类核心参数，日常巡检不用拆开设备就能直接读取数据。设备两侧的接口中心距控制在165mm以内，安装时不需要对原有管路做大幅度改动，直接替换同规格传统水表即可完成部署，电子仓的外径比下部通流基体大出12mm，安装时要预留足够的操作空间，方便后期对电子模块进行检修更换。功能层面，这款设备除了基础的流量计量功能外，内置的物联网通讯模块可以定时将用水数据上传至运维平台，当检测到管路持续小流量泄漏、用户端异常大流量用水时，会主动上传告警信息，帮助运维人员快速定位故障点。

　　设计过程中特意将电子仓的重心设置在通流基体的轴线上，避免长期使用后因为单侧重量偏大导致管路接口处产生额外应力，出现渗漏问题。通流基体的两个接口处都做了标准管螺纹设计，和现有管路配件的兼容性极强，不需要额外定制转接头。设备的供电采用内置长寿命锂电池，不需要额外布设供电线路，降低了现场施工的难度，电池仓设置在电子仓的侧部，更换电池时不需要拆解整个设备，也不会破坏通流部分的密封结构。在实际选型应用时，要注意设备的安装方向，必须保证水流方向和基体上标注的箭头方向一致，否则会导致计量数据出现偏差，同时设备前后要预留至少5倍管径的直管段，减少水流紊流对计量精度的影响。这款设备的结构设计充分考虑了水务场景的实际运维需求，没有冗余的外露结构，整体外形圆润，不容易在管道井内被其他管线磕碰损坏，电子仓和通流基体的连接采用卡扣加螺栓的双重固定方式，即便遇到管路振动也不会出现松脱的情况。
