双摇杆式游戏手柄操控结构三维设计

　　日常接触的消费级游戏操控外设里，这类对称布局双摇杆手柄的结构设计，核心要平衡手持握持的人机工学适配与内部元件的排布合理性，很多刚接触消费电子结构设计的工程师，容易只关注外观曲面的流畅度，忽略实际握持时的受力分布与按键触发的行程合理性。从实际应用场景来看，这类手柄除了适配家用游戏主机、PC端的交互操控需求，也可经过信号适配改造后，作为工业模拟操控台的手持输入终端，比如小型巡检机器人的远程操控、虚拟仿真训练系统的操作端，核心是通过摇杆的模拟量输入与按键的开关量输入，实现多维度的指令传输。

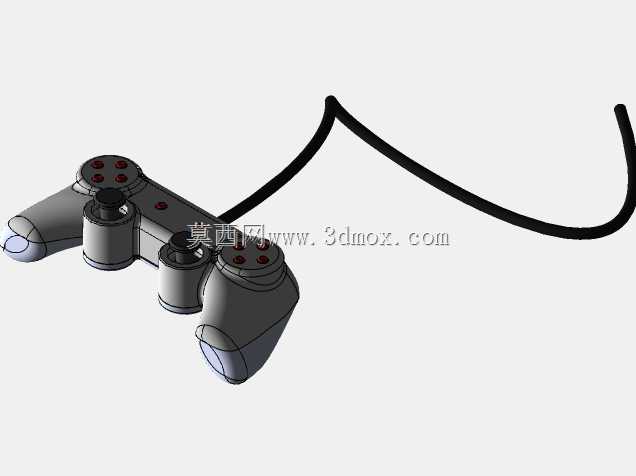

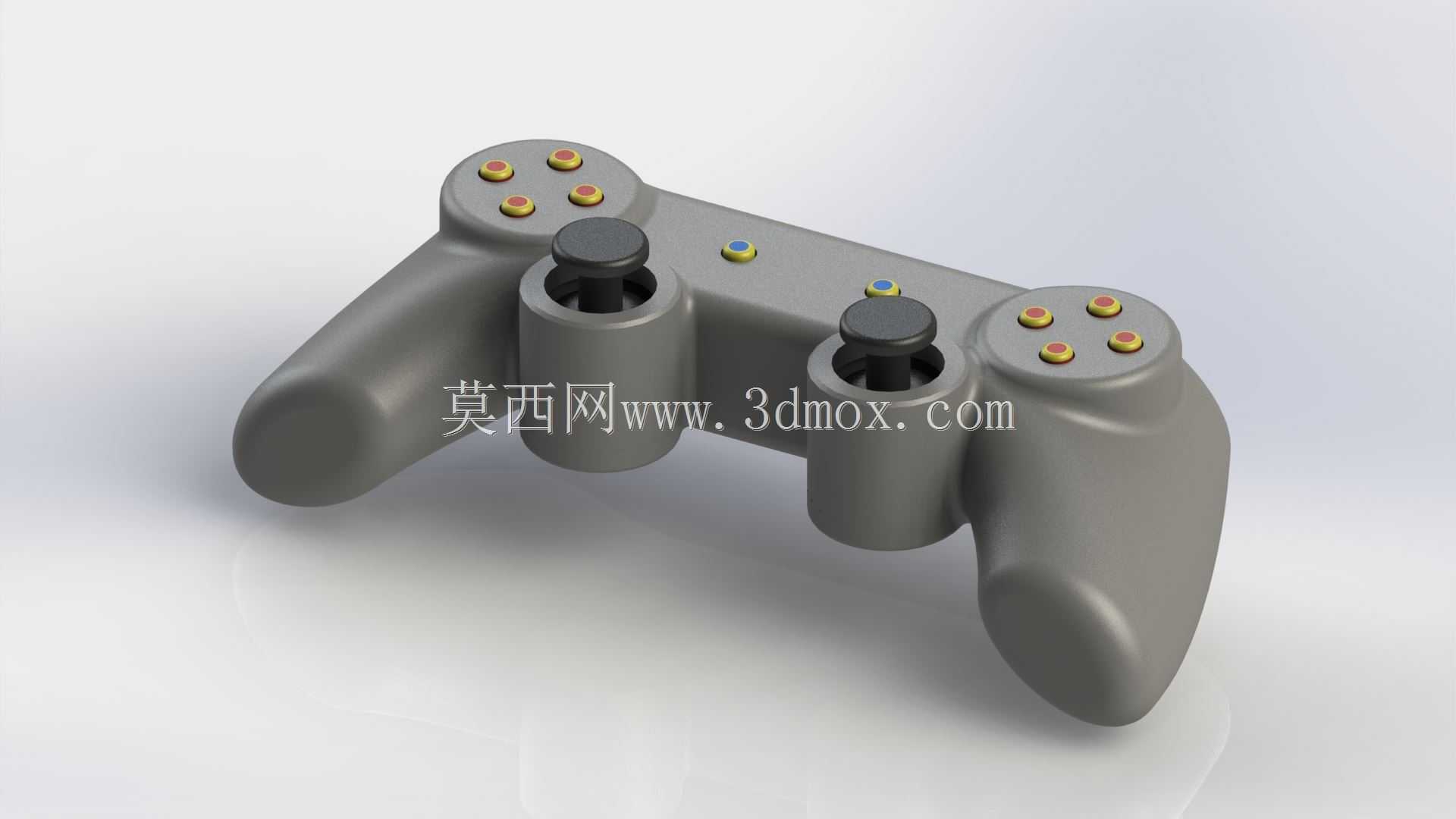

　　从功能特性层面拆解，这款手柄的结构分为三个核心组成部分：底层的PCB控制板是信号处理核心，所有按键、摇杆的触发信号都要通过板载电路完成模数转换与信号编码，再通过有线或者无线模块传输到接收端；两个居中布置的操纵杆采用电位器或者霍尔传感方案，能够输出X、Y两个轴向的连续模拟量信号，相比早期的十字方向键，能够实现更细腻的方向、力度控制，适配需要精准操控的场景；分布在左右握持区上方的动作按键采用轻触开关结构，每个按键的触发行程、按压力度都经过调校，保证长时间按压操作不会产生明显的手指疲劳，中间区域的辅助功能按键则承担模式切换、功能选择的作用。

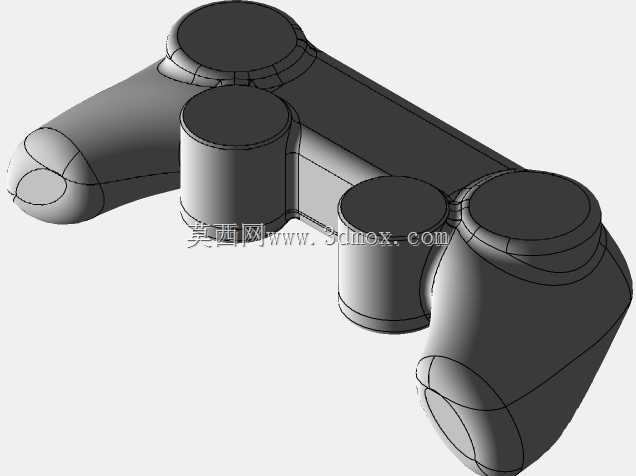

　　设计思路上，首先要确定握持区的曲面轮廓，参考成年人手掌的平均尺寸，握持区的弧度要贴合掌心与指根的自然弯曲形态，手柄整体的宽度控制在140-160mm区间，握持部分的厚度在35-45mm之间，保证不同手型的用户都能稳定持握，不会出现滑脱或者握持紧绷的问题。元件排布阶段要优先保证重心居中，PCB板的重量、电池（如果是无线版本）的重量要尽量布置在手柄的几何中心位置，避免长时间持握出现重心偏置带来的手腕负担，摇杆的位置要对应双手拇指自然放置的区域，左右动作按键的间距要保证拇指在不同按键间切换时不需要过大的伸展幅度，按键的顶面做轻微的内凹处理，贴合指腹的接触形态，提升按压时的触感反馈。

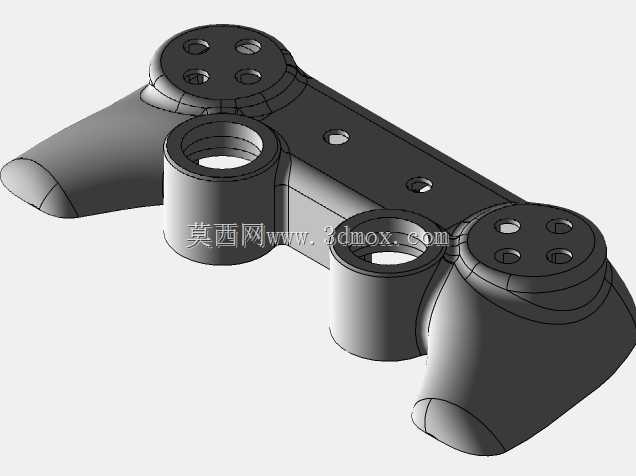

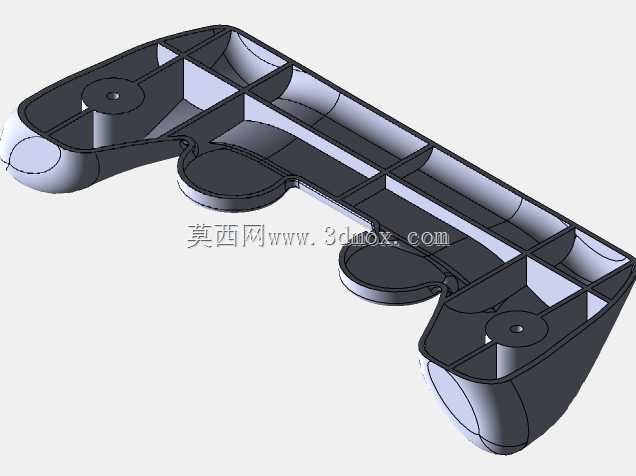

　　安装边界方面，外壳采用上下扣合的装配结构，上下壳的配合止口做0.1-0.15mm的间隙配合，保证装配后没有明显的拼缝错位，所有按键、摇杆的伸出孔位要预留0.2-0.3mm的活动间隙，避免外壳公差导致按键卡滞、摇杆活动受阻的问题。内部PCB板通过定位柱与螺丝固定在下壳的安装柱上，定位柱的高度要保证PCB板与壳体内壁之间预留足够的空间，容纳摇杆的底部结构、按键的引脚与走线，避免元件与壳体发生硬接触导致的元件损坏或者信号干扰。如果是带振动功能的版本，左右握持区内部还要预留振动马达的安装位，马达的偏心块转动范围要与周边结构预留至少1mm的安全间隙，避免振动时碰撞壳体产生异响。

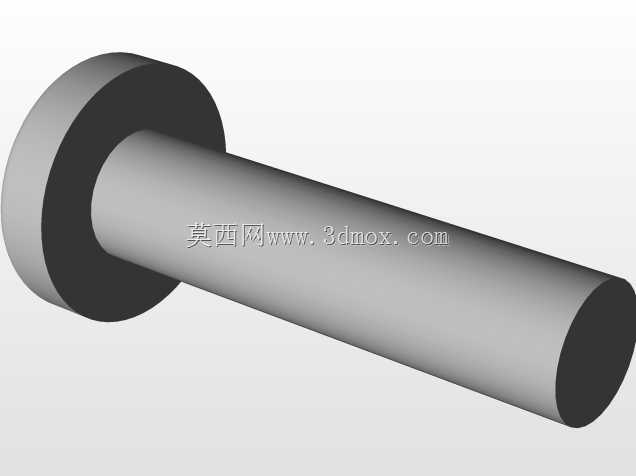

　　很多结构设计新手在做这类手柄建模时，容易忽略按键的行程空间预留，比如轻触开关的触发行程一般在0.3-0.5mm，按键柱与开关顶面的间隙要控制在0.1mm以内，既要保证按键按下时能可靠触发开关，也要保证松开时按键能通过自身的卡扣结构可靠复位，不会出现按键塌陷的问题。摇杆的安装法兰要与PCB板保持平行，倾斜角度偏差不能超过1度，否则会导致摇杆回中时出现信号偏移，影响操控精度。外壳的壁厚控制在1.8-2.2mm之间，既保证足够的结构强度，避免摔落时壳体开裂，也不会因为壁厚过大导致整体重量超标，影响握持体验。表面处理上，握持区可以做细微的晒纹处理，增加手掌与壳体之间的摩擦力，减少持握时的滑脱风险，按键区域可以做稍光滑的表面处理，提升手指滑动切换按键时的流畅度。
