发动机飞轮成型模具结构设计方案

　　这套成型模具主要面向发动机飞轮毛坯的压制成型工序，在商用车、乘用车内燃机的零部件制造线中，飞轮作为连接曲轴与传动系统的核心储能部件，其成型精度直接影响发动机运转的动平衡表现，这套模具的结构设计完全围绕飞轮的结构特性做适配。日常生产场景里，这类模具安装在大吨位液压压力机的工作台面，上下模分别固定在压机滑块与下工作台，通过设定的压制压力完成飞轮坯料的压型作业，替代传统自由锻的粗放成型方式，能大幅减少后续机加工的余量，提升飞轮毛坯的尺寸一致性。

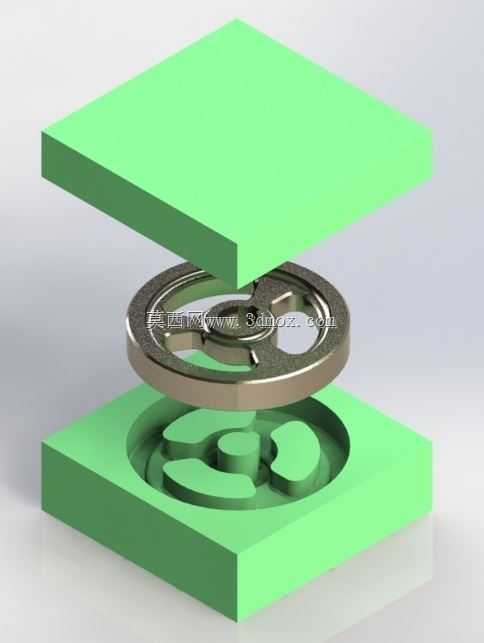

　　从结构功能来看，下模的型腔完全复刻飞轮的端面轮廓，对应飞轮本体的环形减重槽、中心定位凸台、安装位凹腔都做了精准的型面匹配，压制过程中坯料在型腔内均匀流动，不会出现局部缺料、飞边过厚的问题；上模为平压结构，压合时能保证飞轮端面的平面度公差控制在合理范围，避免后续端面车削时出现余量不均的情况。模具的导向结构采用模架自带的导柱导套配合，合模过程中上下模的同轴度偏差能控制在0.02mm以内，保证飞轮成型后中心孔与外圆的同轴度满足后续机加工的基准要求，减少后续动平衡工序的去重量。

　　设计思路上，首先考虑的是飞轮成型后的脱模便利性，下模型腔的脱模斜度设置在1.5°，既不会因为斜度过大导致成型尺寸超差，也能保证压制完成后顶出机构可以顺利将毛坯顶出，不会出现粘模拉伤工件表面的问题。型腔的边缘做了R2的圆角过渡，避免压制过程中应力集中导致模具开裂，同时也能减少坯料流动时的阻力，让金属坯料可以快速填充到型腔的各个角落。模具的安装边界适配常规315吨液压机的工作台T型槽间距，上下模座的厚度经过强度校核，在满负荷压制时不会出现模座变形的情况，模座上的吊装孔位置设置合理，车间天车吊装时可以保持模具平衡，方便安装调试。

　　实际生产应用中，这套模具压制的飞轮毛坯，外圆尺寸预留2mm的单边机加工余量，端面预留1.5mm余量，中心安装凸台预留1mm余量，相比自由锻毛坯能减少30%左右的机加工时长，同时因为成型密度均匀，飞轮的动平衡初始不平衡量能降低40%，减少动平衡工序的校正时间。模具的分型面设置在飞轮的最大轮廓端面，压制成型后飞边集中在分型面位置，后续切边工序可以快速去除，不会在工件的功能表面残留飞边痕迹。冷却水路的布置贴近型腔表面，连续压制过程中可以有效带走模具热量，避免模具温度过高导致坯料氧化、模具硬度下降的问题，延长模具的连续作业时长，适配大批量生产线的作业节奏。

　　针对飞轮的环形结构特性，下模型腔的中心凸台做了镶拼式设计，当中心部位出现磨损时，可以单独更换镶件，不需要整体更换下模，大幅降低模具的维护成本。镶件与模座的配合采用H7/m6的过渡配合，保证装配后不会出现松动移位，同时更换时可以快速拆卸。模具的顶出机构采用均匀分布的6根顶杆，顶出力均匀作用在飞轮毛坯的非功能面，顶出过程中不会导致毛坯变形，顶出行程设置为50mm，足够将毛坯完全顶出型腔，方便操作人员取件。

　　在安装调试环节，上下模固定后需要先进行空合模验证，检查合模后分型面的间隙是否均匀，保证四周间隙差不超过0.05mm，避免压制时出现飞边厚薄不均的情况。首次试模时需要采用逐步升压的方式，先使用60%的额定压力试压，检查毛坯的成型情况，再逐步提升压力到额定值，保证坯料完全填充型腔，同时避免压力过大导致模具过载损坏。日常生产过程中，每次压制前需要在型腔表面喷涂少量脱模剂，减少粘模概率，同时定期检查导柱导套的润滑情况，保证合模动作顺畅，避免导向件磨损导致合模偏差。
