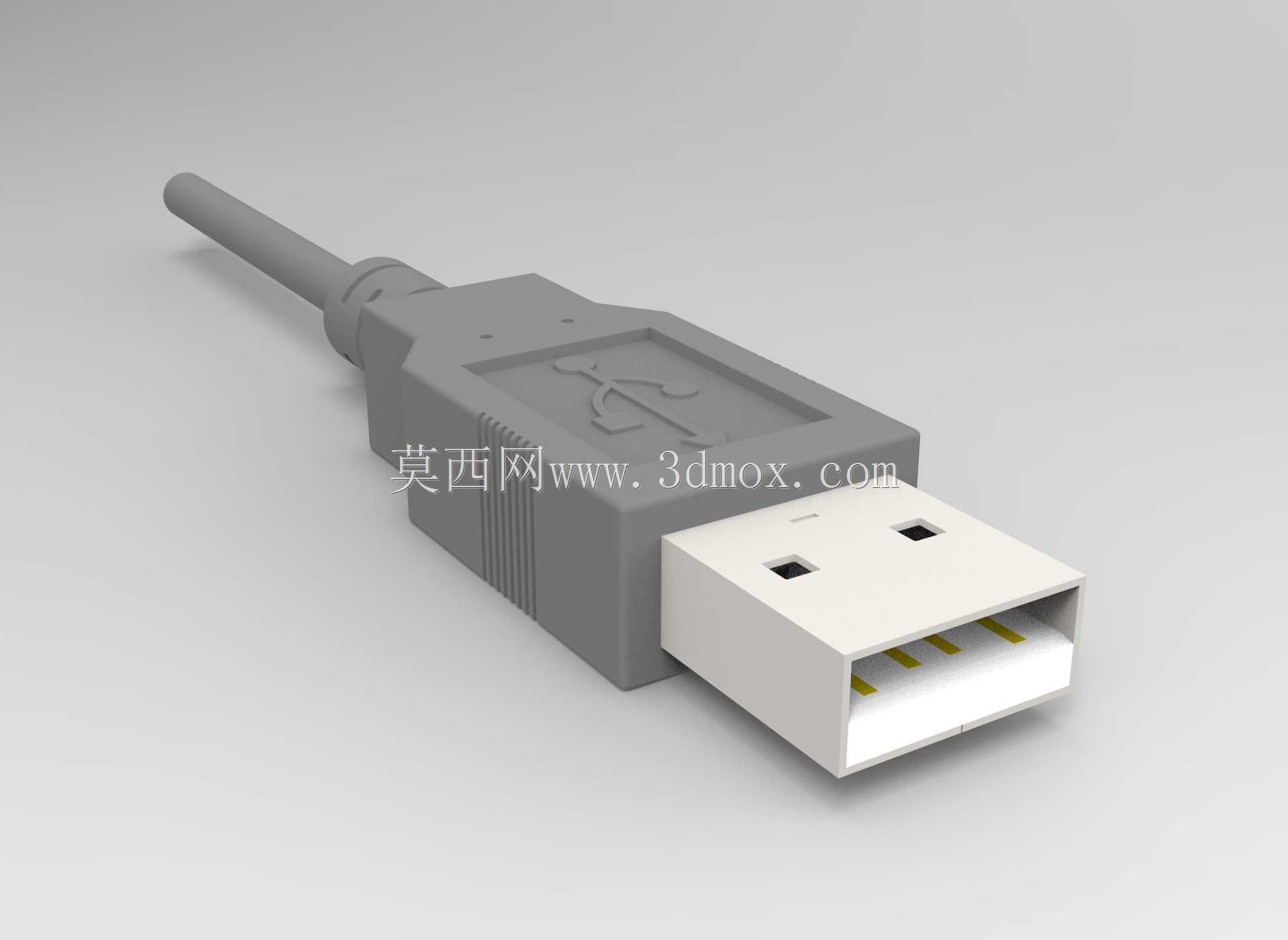

日常做设备电控部分选型时,USB接口的连接线是绕不开的基础配件,小到工控板卡的程序烧录、调试数据传输,大到工业相机、外置采集模块的有线通讯连接,都需要依靠这类通用串口总线接头完成物理层的连接支撑。这次建模的USB公头组件,完全参照实际量产的接头结构做全细节还原,没有做简化处理,方便做整机布线干涉检查、接插件装配模拟时直接调用,不用再从零开始画基础结构。

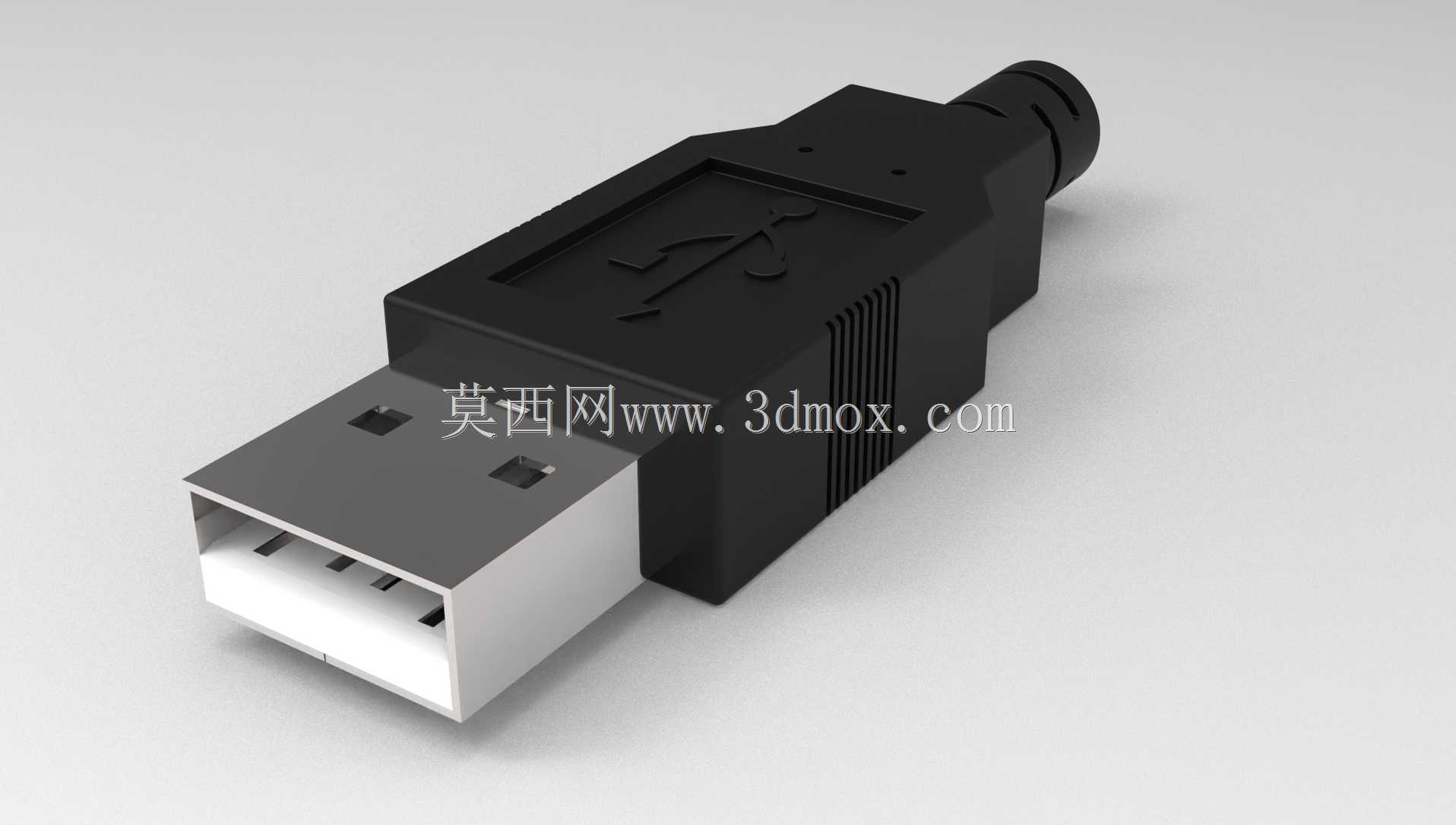

从实际使用场景来看,这类接头最常出现在工业控制机柜的外置调试端口、桌面检测设备的外设连接端、小型嵌入式设备的通讯接口位置,需要兼顾反复插拔的结构强度、线缆弯折的抗疲劳性能,还要保证金属屏蔽层的连续导通,避免工业现场的电磁干扰影响数据传输稳定性。建模时首先拆分了整个接头的组成部分:最前端的金属屏蔽壳,按照标准USB Type-A公头的接触尺寸做了公差预留,金属壳两侧的弹性卡扣位置做了0.2mm的凸起量,匹配母座的卡扣卡槽,保证插拔时的阻尼感符合实际使用手感,不会出现插接过松容易脱落、插接过紧难以拔出的问题。金属壳内部的胶芯部分,严格按照引脚间距做了四个接触弹片的结构,弹片的翘起高度、接触斜面角度都参照实物做了还原,能模拟实际插入时弹片受压变形的接触状态,做结构运动仿真时可以直接设置接触约束,不需要额外调整结构参数。

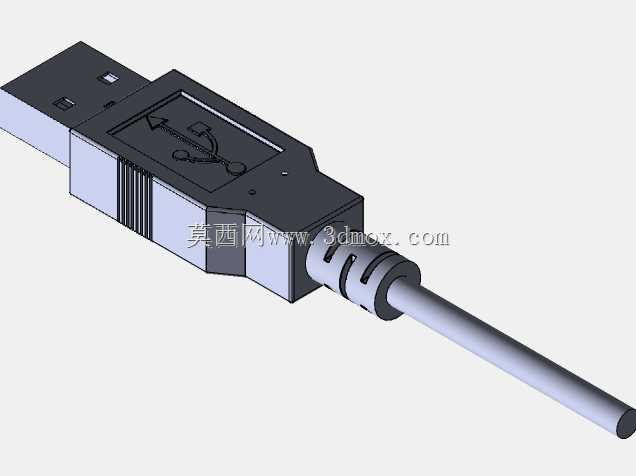

接头中段的塑料主体部分,做了防滑的细密竖纹结构,这个细节不是为了外观好看,实际使用时操作人员插拔接头往往是戴薄劳保手套的,竖纹能增加接触面的摩擦力,避免手滑施力不当掰坏接头或者母座。塑料主体和金属屏蔽壳的配合位置做了0.15mm的过盈配合台阶,装配时可以模拟压装的工艺过程,检查压装行程是否会挤压到内部胶芯导致引脚错位。尾部的线档部分是建模时特意细化的结构,做了三层阶梯式的防弯折槽,实际使用中线缆经常会在接头根部出现弯折,普通没有防弯折结构的接头,用不了多久内部线芯就会因为反复弯折出现断芯,导致通讯中断,这三层槽的深度、间距都是参照量产产品的抗弯折测试数据设置的,能分散线缆弯折时的应力,避免应力集中在根部某一个点上。
线缆部分建模时做了外被、屏蔽层、内部四芯线的分层结构,不是单纯的圆柱体拉伸,外被的直径按照标准USB2.0线缆的4.5mm外径设置,和尾部线档的内孔做了0.1mm的间隙配合,模拟实际注塑包胶时的结合边界。整个接头的总长度从金属头前端到线档末端是36mm,最大宽度14mm,厚度6.5mm,安装时只要母座面板前方预留出40mm的操作空间、两侧各留8mm的手指操作空间,就能顺利完成插拔操作,不会和周边的其他接口、结构件产生干涉。
做结构设计时很多人容易忽略这类小接插件的细节,往往随便找个简化模型凑数,等到实际装配时才发现接头尺寸不对、插拔空间留得不够,或者线缆弯折半径和周边结构冲突,导致后期改模增加成本。这个模型把所有装配配合面、操作空间边界、应力释放结构都做了完整还原,不管是做设备的接口面板布局、整机布线模拟,还是做接插件本身的结构优化参考,都能直接对应实际生产的尺寸要求,不会出现模型和实物脱节的问题。另外建模时把各个零件都做了独立的实体分组,需要修改某一部分结构比如把线档换成90度弯头形式、调整金属壳的表面处理结构,都可以直接编辑对应特征,不用重新拆分模型,能节省不少重复建模的时间。在做设备的人机操作校核时,还可以直接用这个模型模拟插拔动作的手部运动轨迹,检查操作路径上有没有突出的结构件阻挡,提前规避操作便利性的问题。
