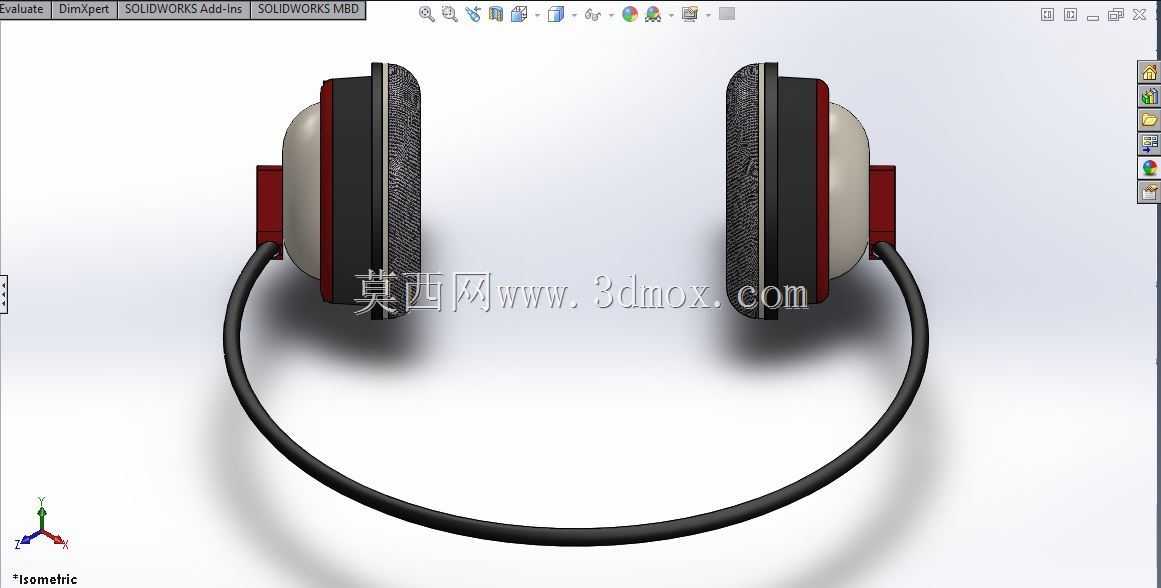

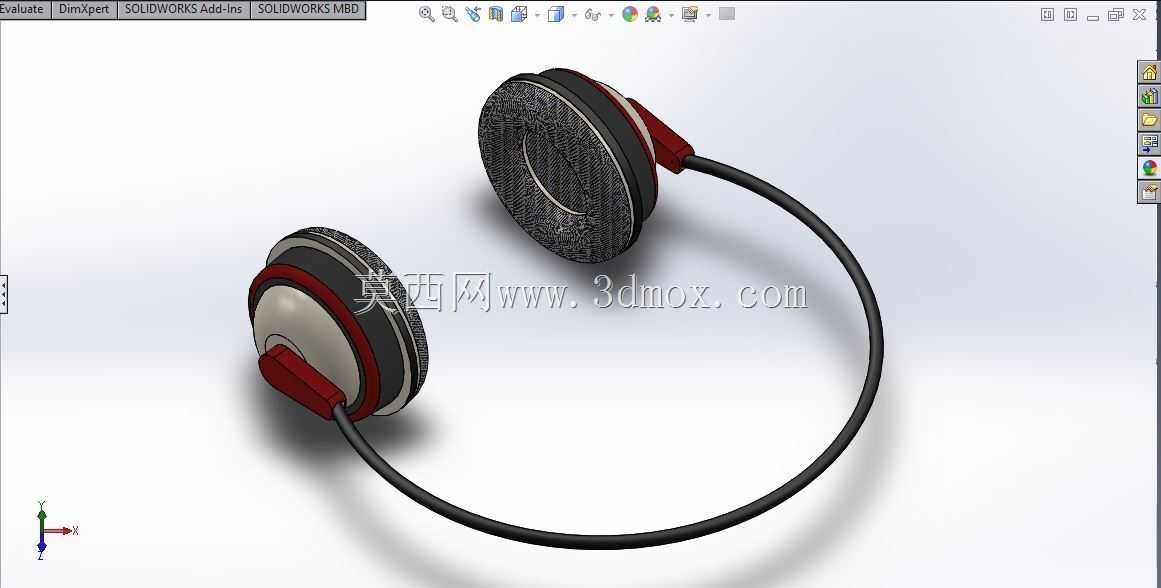

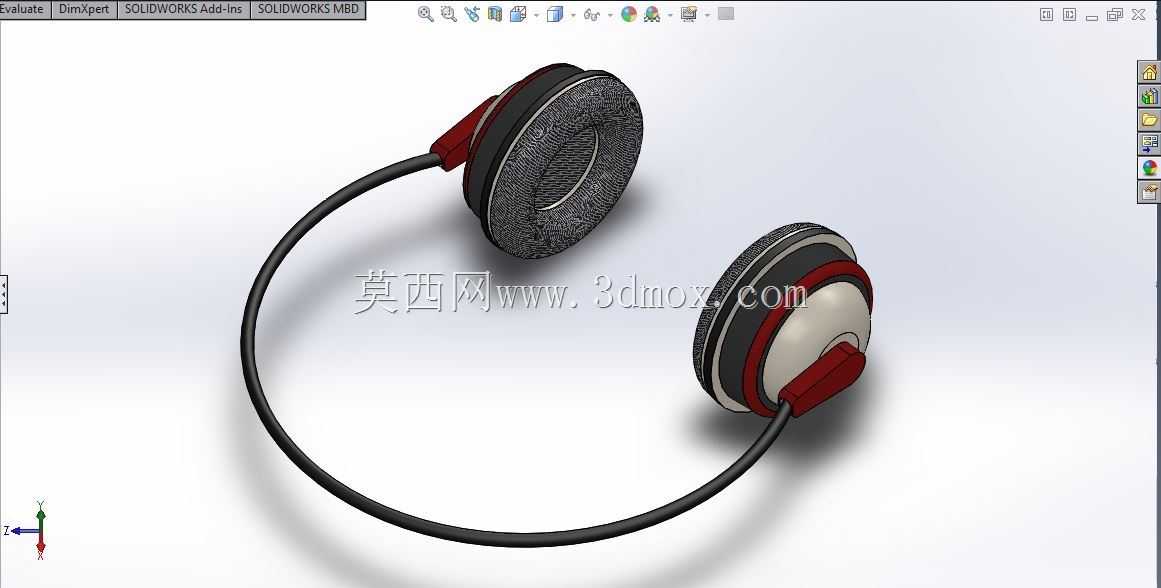

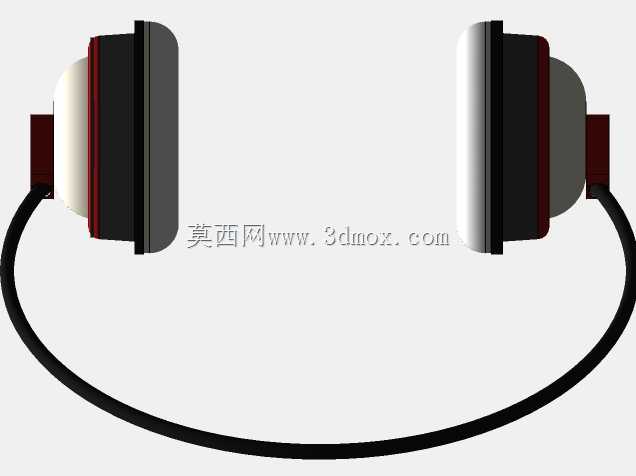

头戴式无线蓝牙耳机结构三维设计

　　日常做消费电子结构建模时，头戴式蓝牙耳机的结构平衡一直是容易踩坑的方向，这次的模型在结构处理上做了不少贴合实际量产的细节。先从实际使用场景说，这类头戴耳机主要覆盖居家影音娱乐、办公远程会议、通勤出行降噪几个核心场景，不同场景对结构的要求差异不小：居家使用时用户单次佩戴时长往往超过两小时，对头部夹持力、耳罩压感的要求更高；通勤场景则需要结构件具备一定抗挤压能力，避免放在背包里被挤压变形；办公场景则要兼顾拾音结构的位置合理性，保证通话时的拾音效果。

　　从功能特性来看，这个模型还原了头戴耳机的核心结构逻辑：头梁部分采用内置弹性钢片加外包软胶的结构设计，弹性钢片提供持续稳定的夹持力，保证佩戴时耳机不会滑落，外包软胶则接触头顶位置，分散头部承受的压力，避免长时间佩戴出现压头的问题。耳罩部分采用转轴连接结构，耳罩可以在水平、垂直两个维度做小角度转动，能够适配不同头型、不同耳位的用户，让耳罩的海绵垫可以完整贴合用户耳周轮廓，既提升佩戴密封性增强低频声学表现，也能减少漏音提升被动降噪效果。耳罩外壳做了分层结构，外层是哑光硬质壳体，起到防护内部声学单元、电路板、电池的作用，内层是缓冲海绵加亲肤皮质包裹，直接接触用户皮肤，海绵的压缩量经过合理设定，不会因为过度挤压耳朵产生不适感。

　　设计思路上没有做过度夸张的异形造型，而是优先保证结构合理性和佩戴舒适度。头梁的弧度参考了大量人体头围数据，弧度曲率适配绝大多数成年人的头型轮廓，不会出现头梁中间悬空、仅两端受力的情况。左右耳壳的重量做了对称分配，避免单侧过重导致佩戴时耳机歪斜、单侧压感过大的问题。控制按键布置在右耳壳的外侧边缘位置，按键的凸起高度做了合理控制，用户盲操作时可以轻松摸到按键位置，同时不会因为凸起过高容易被误触。拾音麦克风的开孔位置布置在耳壳下方靠近嘴角的一侧，开孔处做了防尘网的安装位，既可以保证拾音清晰度，也能阻挡灰尘、汗液进入壳体内部损坏电子元件。

　　外形尺寸与安装边界方面，整体头梁伸展后的最大头围适配范围可以覆盖54cm到62cm的头围，头梁的伸缩滑轨采用多档位卡位结构，用户可以根据自己的头围调整长度，每个档位的卡位力度适中，调整时不会出现滑位，也不会因为卡位过紧难以调整。耳罩的内部净空尺寸做了足够预留，耳罩内部的深度和宽度可以完整罩住成年人的耳朵，避免耳朵直接接触单元盖板产生压耳感。耳壳的整体厚度控制在合理范围，内部预留了40mm动圈单元、蓝牙电路板、锂电池的安装空间，各个元件之间预留了布线槽位，避免组装时线材被壳体挤压损坏。转轴位置做了限位结构，耳罩转动到最大角度时会被限位结构挡住，避免转动角度过大扯断内部连接的线材。头梁和耳壳的连接位置做了圆角过渡处理，没有尖锐棱角，避免佩戴时刮到头发或者皮肤。

　　从结构装配的角度看，整个模型的各个部件都做了合理的止口和卡扣位，耳壳的前后盖采用卡扣加少量螺丝的固定方式，既方便组装，也能保证壳体连接的紧密性，不会出现松动异响的问题。耳罩的海绵垫采用可拆卸结构设计，预留了卡扣安装位，用户后期可以自行更换磨损的海绵垫，提升产品的使用寿命。头梁的软胶包裹层和内部弹性钢片之间做了粘合定位结构，避免使用过程中软胶层和钢片出现移位滑动。电池仓的位置做在耳壳内部的后侧，利用耳壳后侧的闲置空间，同时平衡耳壳前后的重量分布，让佩戴时的重心更贴近头部，减少佩戴的下坠感。
