MSC300型圆锥破碎设备结构设计

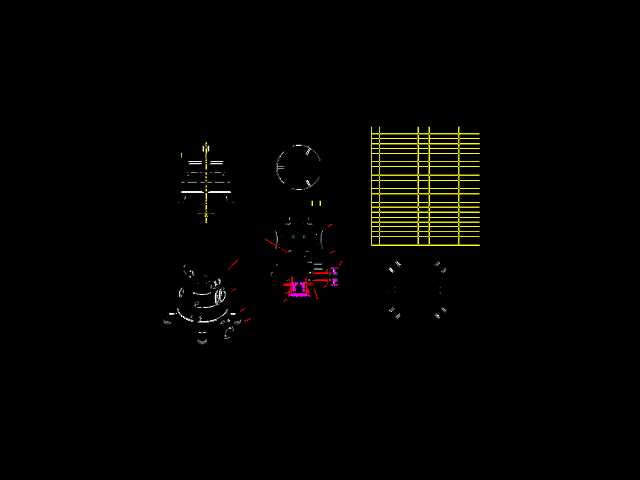

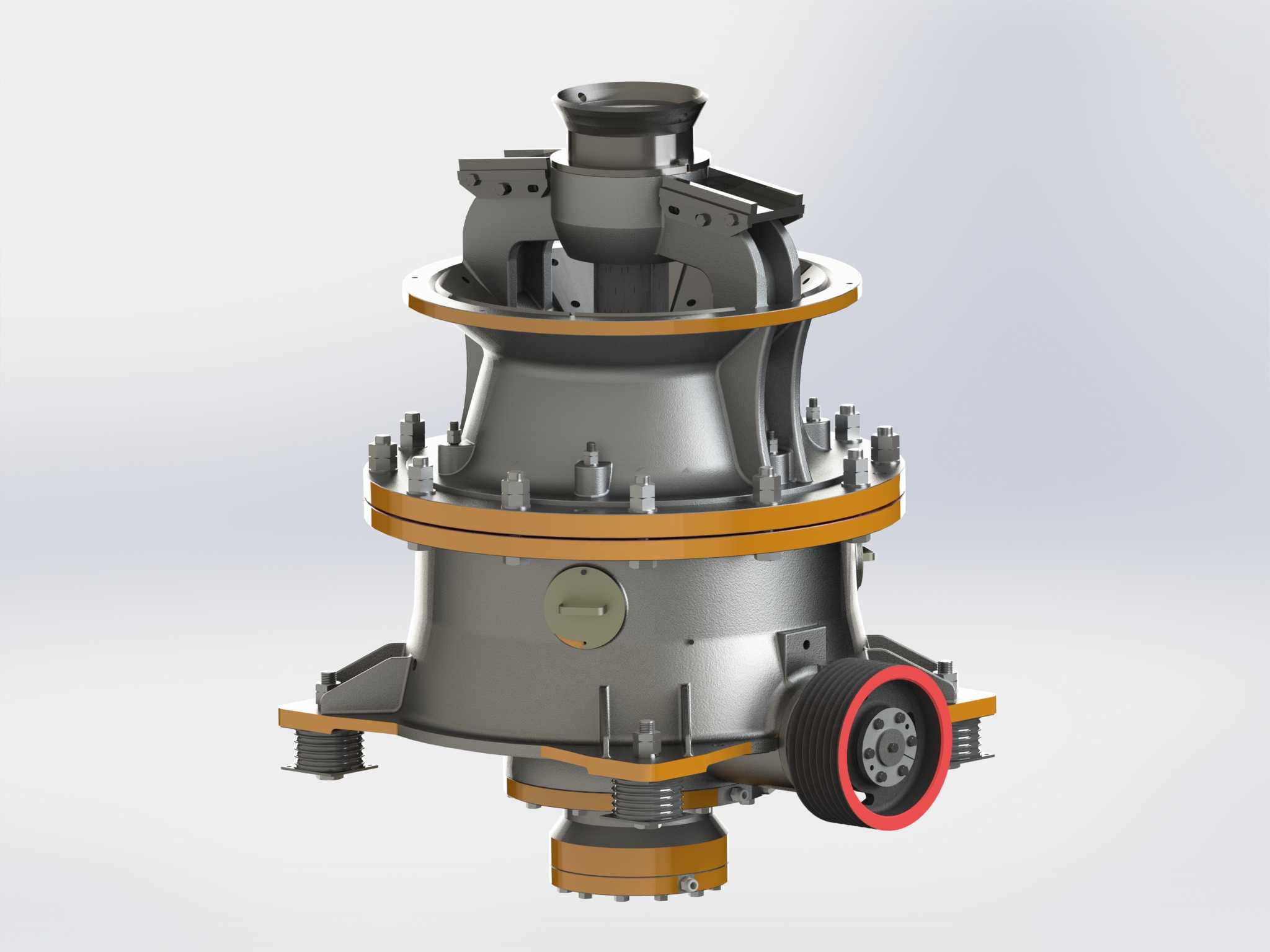

　　在砂石骨料生产、金属矿山选矿、建筑固废资源化处理的中细碎作业环节，圆锥破碎机凭借层压破碎的作业特性，始终是硬岩物料破碎流程中的核心设备，本次呈现的MSC300型圆锥破碎设备结构，完整还原了单缸液压圆锥破的典型布局与细节构造，可作为结构设计参考、设备选型校核的三维参照载体。从实际作业场景来看，这类设备通常衔接在颚式破碎机的粗碎工序之后，负责将粒径100-300mm的花岗岩、玄武岩、铁矿石、有色金属矿石等中硬及以上硬度物料，破碎至10-40mm的成品粒度区间，适配时产150-300吨规模的固定式破碎生产线，也可搭载于移动破碎站用于临时作业点的砂石加工、矿山剥离废石处理场景，作业过程中可通过调整排矿口间隙适配不同成品粒度需求，相比同规格的反击式破碎机，针对硬岩物料的易损件损耗可降低40%以上，长期运行的经济性优势明显。

　　从功能特性来看，该设备采用层压破碎原理，破碎作业时动锥沿定锥内表面做周期性旋摆运动，物料在破碎腔内受到多次挤压、弯折、研磨作用后沿自重方向下落，符合粒度要求的物料从排矿口排出，过大颗粒则留在腔内继续破碎，这种破碎方式产出的成品料粒型更均匀，针片状含量占比可控制在15%以内，满足高等级公路、高速铁路建设的骨料粒型要求。设备的机架部分采用上下机壳分体式法兰连接结构，法兰面布置一圈高强度锁紧螺栓，配合定位销保证装配同轴度，上机壳对应定锥衬板的安装位置预留了衬板固定卡槽，可根据磨损情况快速更换定锥衬板，无需整体拆解上机壳，大幅缩短停机维护时长。下机架底部预留了二次灌浆的安装基面，配套的减震弹簧组件均匀布置在机架底部周向，可缓冲破碎作业时产生的非平衡振动，降低振动向基础的传递，无需制作过于厚重的混凝土基础即可满足安装稳定性要求。

　　设备的传动端采用皮带轮直连传动结构，大直径皮带轮集成了飞轮储能结构，可在破碎硬岩物料遇到破碎力峰值时释放储存的动能，避免电机出现过载堵转的情况，皮带轮外侧设置的安全防护罩结构，可防止作业过程中皮带脱落、杂物卷入传动部位引发安全事故。设备的调整环与支撑套之间采用梯形螺纹连接结构，转动调整环即可带动定锥上下移动，实现排矿口尺寸的无级调整，调整过程无需拆解设备主体，配合液压锁紧装置可在调整完成后锁定调整环位置，避免作业过程中螺纹松动导致排矿口尺寸偏移。设备的润滑系统采用集中稀油润滑设计，机架侧面预留的润滑管路接口可直接对接外部润滑站，对传动轴承、偏心套、球面轴承等运动部件进行持续润滑，同时带走摩擦产生的热量，保证设备连续作业时各运动部件的温度处于合理区间。

　　从安装边界尺寸来看，该设备的主体最大外径约2.8米，进料口顶部的安装高度距基础基面约3.2米，进料口的接料法兰尺寸可适配常规的皮带输送机落料点位置，无需额外制作非标接料溜槽即可对接上游给料设备。设备侧面的传动皮带轮突出主体的宽度约0.6米，安装时需在传动侧预留至少1米的检修空间，方便后期更换传动皮带、调整皮带张紧度。设备底部的排矿口下方需预留足够的落料空间，可直接对接出料皮带机的受料段，避免破碎后的物料在排矿口处堆积堵料。偏心套组件作为设备的核心运动部件，其偏心角度经过匹配设计，可保证动锥的旋摆行程既满足物料破碎所需的压缩比，又不会因行程过大导致设备振动超标，偏心套内衬采用铜合金材质，具备良好的耐磨性能与嵌藏性，可在润滑短暂中断的情况下避免轴颈出现严重拉伤。动锥躯体表面安装的轧臼壁采用高锰钢材质，通过锁紧螺母与浇注填料固定在动锥躯体上，磨损后可单独更换，降低易损件更换成本。设备的过铁保护结构集成在液压系统中，当不可破碎的铁块等硬物进入破碎腔时，液压系统会自动释放压力，让动锥下落排出硬物，之后自动复位到原排矿口位置，避免硬物卡在破碎腔内导致设备闷车、部件损坏，大幅降低过铁故障的处理时长。
