单缸液压圆锥破碎设备带电机驱动总成

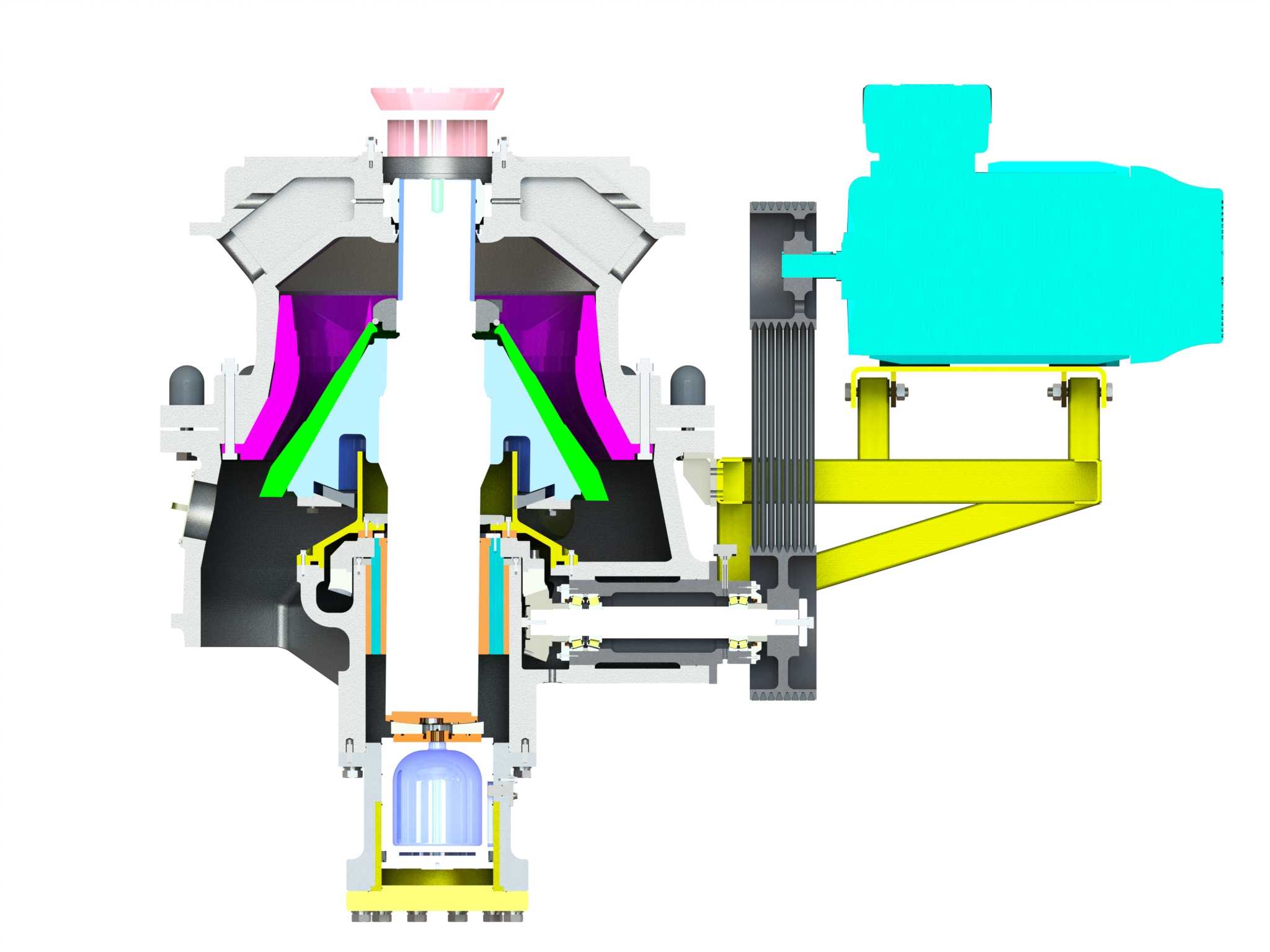

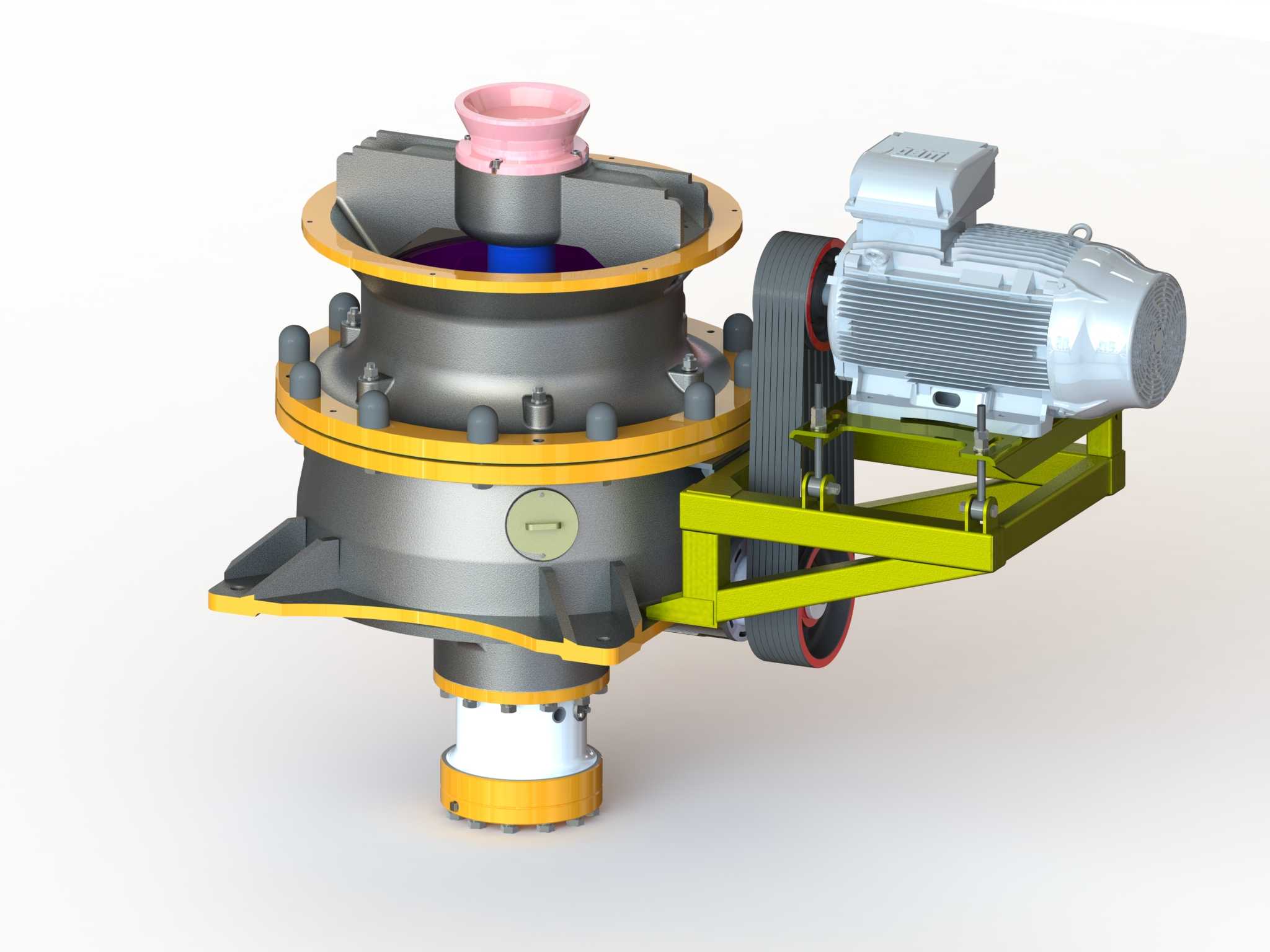

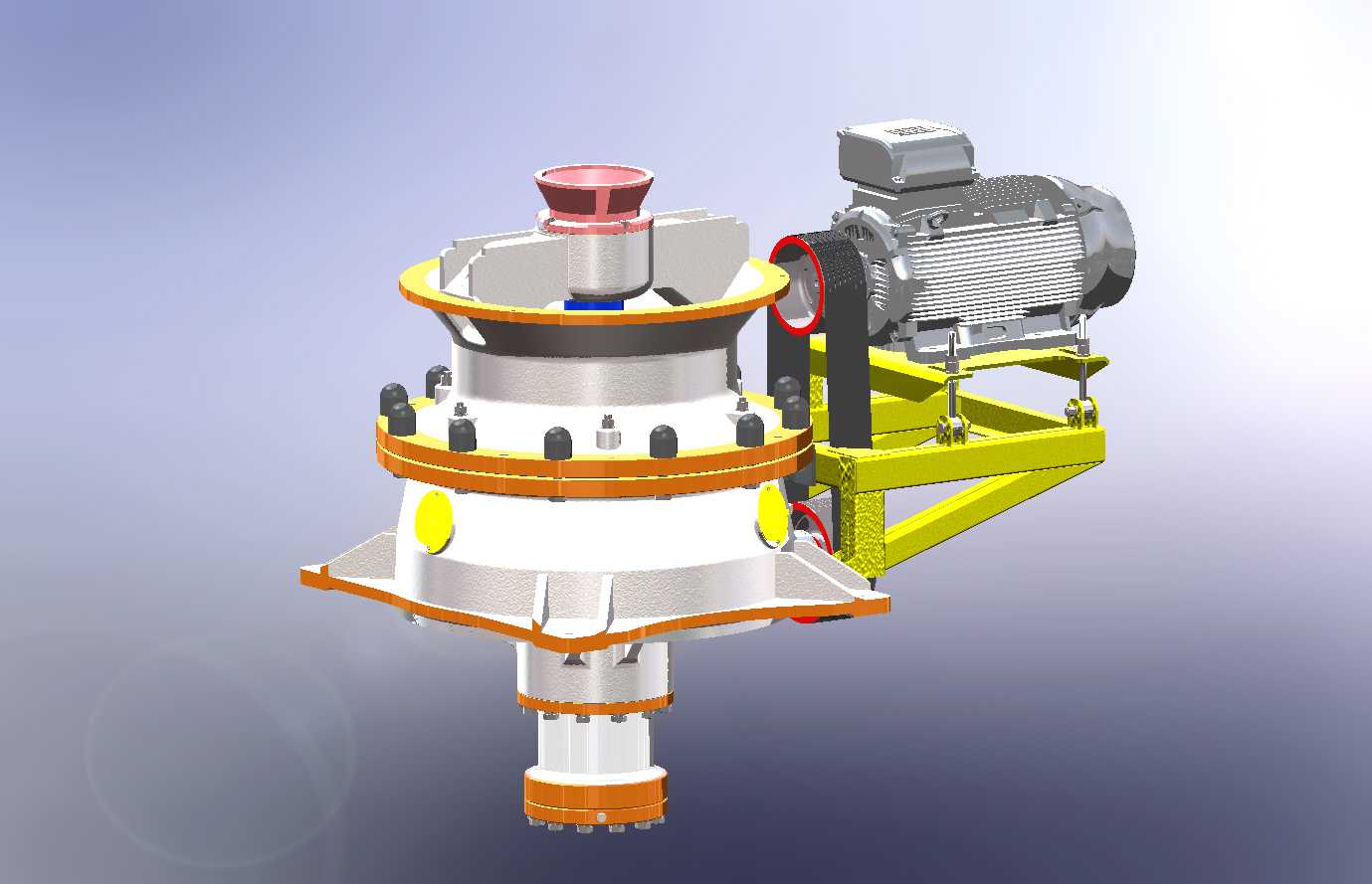

　　这套圆锥破碎设备的三维结构完整还原了中细碎作业段主机与驱动单元的装配关系，在砂石骨料生产线、金属矿山选矿厂、建筑固废资源化处理车间的二段、三段破碎工序中，这类设备承担着将经颚破初碎后的100-300mm粒径物料进一步破碎至10-40mm成品料的核心作用，相比传统弹簧圆锥破，单缸液压结构的过铁保护响应速度更快，排料口调整精度更高，日常运维的拆检工作量可降低40%左右。从结构设计逻辑来看，整个总成分为破碎主机、驱动电机、安装机架三个核心模块，破碎主机的定锥衬板采用高锰钢材质的渐变螺距腔型设计，入料口处的衬板倾角更大，可避免湿黏物料在入料段发生堵料，动锥的摆动行程随偏心套的转动做周期性变化，靠近定锥侧的挤压破碎力可达到300MPa以上，

　　足以破碎抗压强度350MPa以内的硬岩、矿石、混凝土块等物料；偏心套组件布置在主机筒体下部，采用螺旋锥齿轮副传递扭矩，齿轮啮合侧隙控制在0.2-0.4mm之间，既保证传动平稳性，又能避免重载下齿轮热胀卡滞。驱动单元采用标准Y系列三相异步电机卧式安装，电机底座通过调整螺栓张紧三角带传动副，带轮外侧设置全封闭安全防护罩，防止运转过程中杂物卷入带轮造成设备故障；电机与主机的安装中心距在设计时预留了15mm的调整余量，可适配不同磨损程度的三角带张紧需求，无需额外加工机架安装孔。机架部分采用焊接箱型结构，主机安装座与电机安装座为一体化焊接成型，焊后整体去应力处理，避免长期重载振动下机架发生焊缝开裂或安装面变形；

　　主机底部的排料口预留了足够的接料空间，可直接对接下方的皮带输送机，将破碎后的成品料输送至筛分环节。从安装边界来看，整套设备的安装基础需要预留不小于3m×2.5m的水平安装面，基础螺栓的预埋深度不小于800mm，主机进料口的中心高度距离安装面约1.8m，可匹配上游振动给料机的出料高度，避免给料过程中物料飞溅；设备的最大检修部件为定锥总成，检修时需要在主机上方预留不小于2m的起吊高度，方便通过起重设备将定锥整体吊出更换衬板。在实际选型应用中，这类220规格的圆锥破小时处理能力在100-200t之间，具体产能随破碎物料硬度、排料口宽度的变化浮动，排料口调整范围在10-30mm之间，可通过顶部的液压调整缸一键调整排料口尺寸，

　　无需人工敲击调整套；设备的润滑系统采用稀油集中润滑，润滑油从主机底部的进油口进入偏心套、主轴轴承等摩擦副，再从回油口流回外置的润滑油站，润滑回路中设置了油温、油压传感器，当油温超过60℃或油压低于0.1MPa时会自动触发报警，避免设备在润滑不良的状态下运转烧损部件。整个三维模型的装配关系完全按照实际生产的装配工艺搭建，所有螺栓的紧固位置、密封件的安装槽、衬板的压紧结构都做了1:1还原，没有做简化省略，可直接用于设备的结构校核、安装模拟、运维培训等场景，也可作为同类型设备改型设计的参考基础，在建模过程中对易磨损件的装配公差做了明确的配合标注，比如衬板与筒体的配合采用H7/k6过渡配合，既保证衬板安装后不会在破碎力作用下发生窜动，又能在衬板磨损后顺利拆换。
