手捏式橡胶球空气喇叭结构设计

　　这类手捏式空气喇叭属于纯机械结构的气鸣发声部件，不需要外接电源或者压缩空气气源，完全依靠手动挤压橡胶球产生的气流驱动发声，在很多无供电条件的场景下都能稳定使用。常见的应用场景覆盖了体育赛事现场裁判发令、户外作业临时警示、儿童玩具发声组件、小型非机动车简易警示装置，甚至部分老旧船舶的应急近距离信号传递也会用到同原理的结构，核心优势就是结构完全无电子元件，故障率极低，哪怕在高湿、多尘的恶劣环境下，只要气路通畅就能正常工作，不需要额外的维护保养。

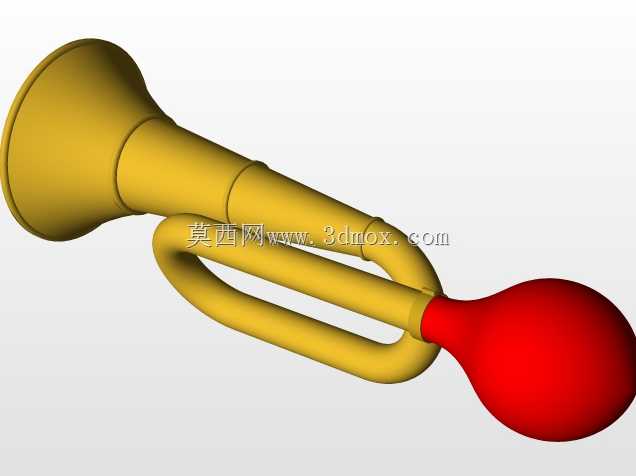

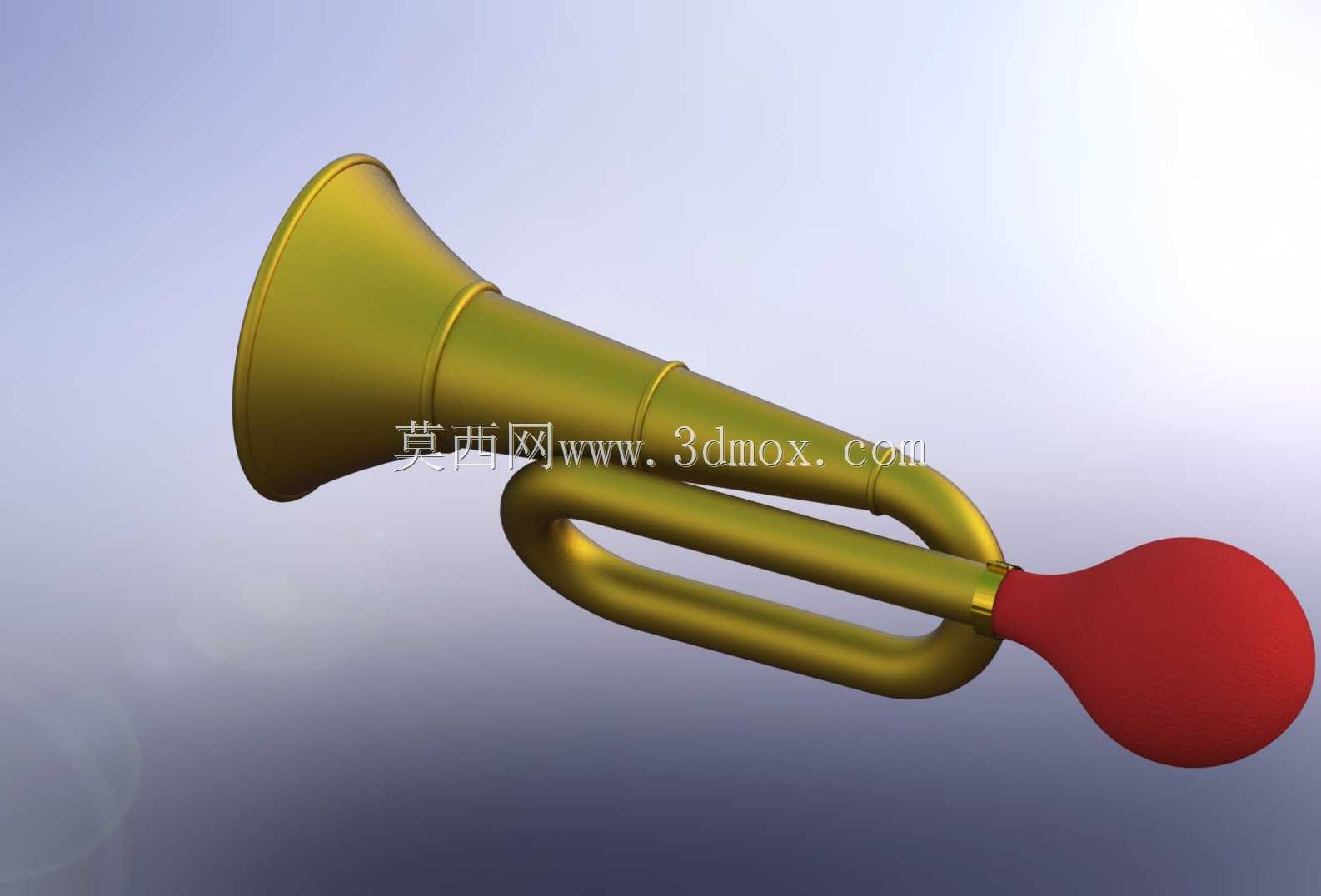

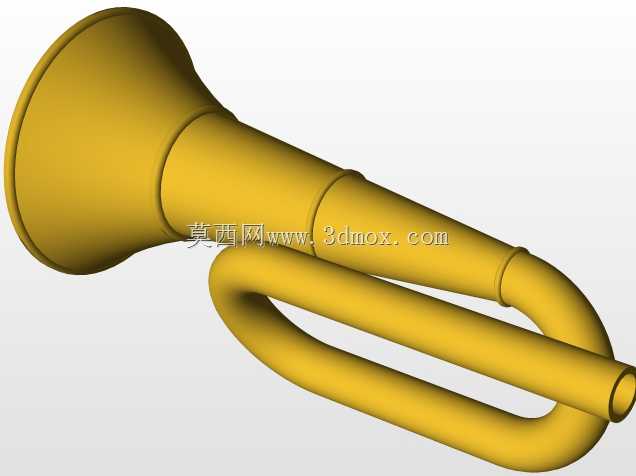

　　从结构组成来看，整个部件分为三个核心部分：黄铜材质的喇叭管、环形弯折的导气段、尾部的红色橡胶挤压球。喇叭管采用渐扩式的锥面设计，入口处管径较窄，和导气段密封衔接，出口端逐渐扩大成敞口的喇叭形态，这种结构的设计逻辑是利用截面的逐渐变化，将橡胶球挤出的高速低压气流在管内完成压力释放与声波放大，不需要额外的簧片结构就能产生足够的传播音量，相比带簧片的气喇叭，这种结构不会出现簧片锈蚀、卡滞导致的失声问题，耐用性更强。导气段做了双环弯折的设计，并不是直连喇叭管和橡胶球，一方面是通过弯折的管段延长气流行程，让气流在管内形成稳定的驻波，提升发声的响度与传播距离，另一方面弯折结构可以缩短整个部件的轴向总长度，避免直筒结构过长导致的安装、携带不便，同时弯折处的圆弧过渡全部做了等径处理，没有截面突变，不会造成不必要的气流压力损失，保证挤压橡胶球时的气流能够全部输送到喇叭口位置。

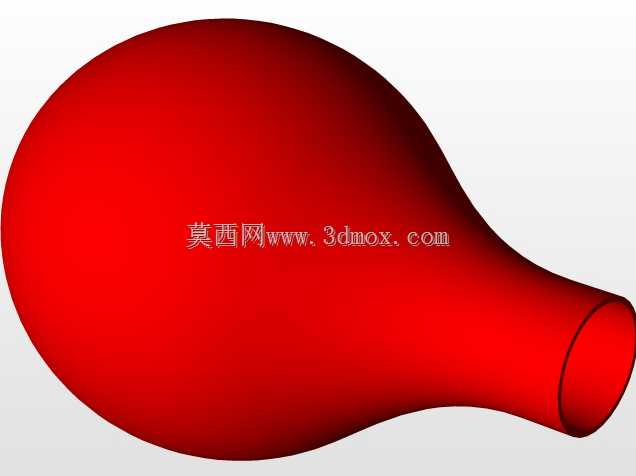

　　尾部的橡胶球采用中空的椭球结构，和导气段的衔接位置做了过盈配合的密封结构，装配时直接将导气段的端部插入橡胶球的安装孔内，依靠橡胶自身的弹性抱紧管壁，不需要额外的密封胶或者紧固件，既方便后期更换老化的橡胶球，也能保证反复挤压过程中不会出现漏气问题。橡胶球的壁厚设计经过反复验证，壁厚过薄会导致挤压后回弹速度过快，单次挤压产生的气流量不足，发声短促音量不够；壁厚过厚则会导致捏动需要的力度过大，操作手感差，长期使用容易造成手部疲劳，最终选定的壁厚可以保证单次匀速捏动时，球内的空气能够在0.3秒左右全部压入导气管，产生持续0.8秒左右的鸣响，松开后橡胶球依靠自身弹性快速回弹复位，通过喇叭口吸入外界空气，为下一次捏动发声做好准备，整个循环过程不需要额外的单向阀结构，依靠管内气流的流向特性就能避免回弹时从橡胶球位置漏气，结构非常简洁。

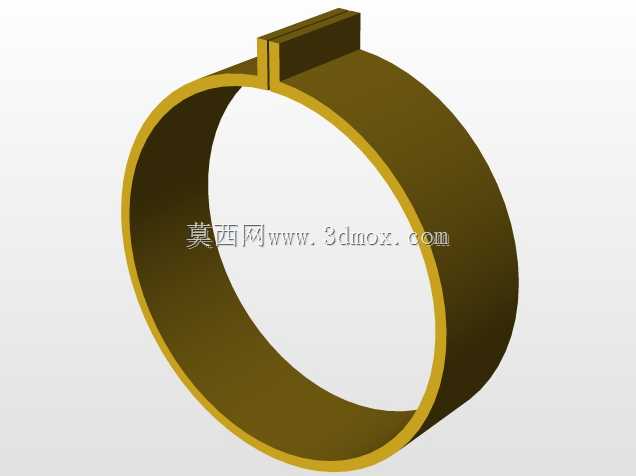

　　从安装边界来看，整个部件没有额外的安装固定位，使用时可以直接手持操作，如果需要固定在设备或者台面上，只需要在环形导气段的位置加装卡箍即可，卡箍的固定位置避开导气段的圆弧弯折处，选择平直的管段位置夹持，不会挤压管腔造成气路堵塞。整个部件的总长度控制在180mm左右，喇叭口的最大直径为65mm，橡胶球的最大直径为50mm，整体重量不到150g，哪怕是长时间手持使用也不会有明显的负重感。材质选择上，喇叭管和导气段采用H62黄铜材质，一方面黄铜的加工性能好，弯折成型时不容易出现管壁开裂或者褶皱，另一方面黄铜的抗锈蚀能力强，长期暴露在户外环境下也不会像普通钢管那样快速锈蚀堵塞气路，表面做了抛光钝化处理，不需要额外的涂装就有较好的外观质感。橡胶球采用天然橡胶材质，耐老化性能好，在-10℃到50℃的环境温度范围内都能保持稳定的弹性，不会因为低温变硬失去回弹能力，也不会因为高温软化导致密封失效。

　　在实际的结构设计过程中，需要重点控制导气段的弯折半径，弯折半径过小会导致管壁出现凹瘪，减小管内的通流面积，增大气流阻力，弯折半径过大则会导致整体结构尺寸偏大，失去紧凑性，经过多次模拟验证，导气段的弯折中心半径取管径的2.5倍时，既能保证弯折处管壁不会出现明显的变形，通流面积损失控制在5%以内，也能让整体结构的尺寸控制在合理范围内。另外喇叭管的锥度设计也需要反复校核，锥度过大时气流扩散太快，声波放大效果差，音量不足；锥度过小则会导致气流在管内的阻力过大，同样会削弱发声效果，最终选定的锥角为12度，这个角度下气流在管内的压力释放最平缓，声波的放大效率最高，同等气流量下产生的音量比其他锥度设计高8到10分贝，完全满足近距离警示的需求。

　　很多人在设计这类气喇叭时会额外加装单向阀来提升回弹效率，但实际测试下来，在这种小尺寸的结构上，单向阀带来的气阻反而会抵消掉一部分气流压力，而且额外增加的零件会提升故障概率，完全依靠橡胶球自身的回弹和管内的气流流向设计，就能够满足连续按动的使用需求，每分钟连续捏动20次以上也不会出现气量不足的问题，完全覆盖日常使用的频次要求。另外整个结构的所有连接位置都没有采用粘接或者焊接工艺，全部依靠过盈配合实现密封与固定，后期如果某个部件出现损坏，只需要更换对应的零件即可，不需要整体报废，维护成本非常低，也符合简易机械结构的设计原则，用最少的零件实现最可靠的功能。
