管壳式列管换热设备三维结构设计

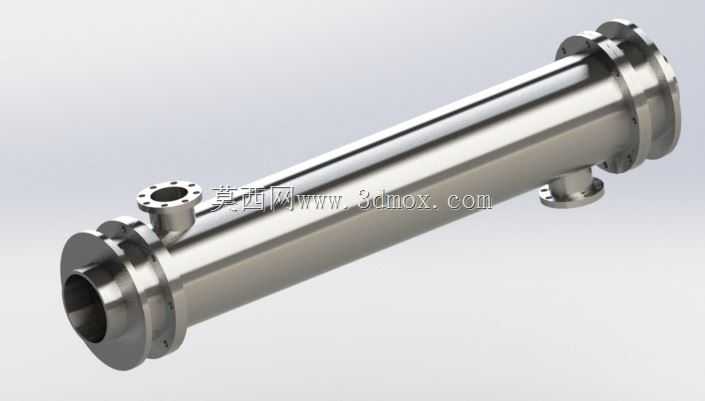

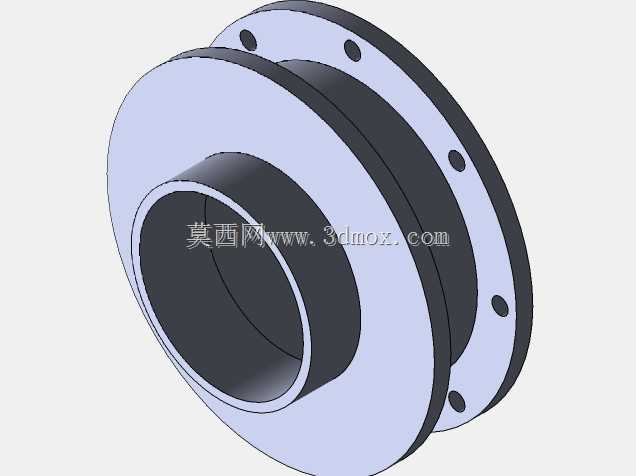

　　在化工、暖通、能源回收、食品加工等诸多工业场景里，管壳式换热器始终是热量传递环节的核心承载设备，这类设备的运行稳定性直接决定整套工艺系统的能耗水平与物料处理效率。做这类设备的三维结构设计时，首先要锚定实际安装场景的边界条件，比如化工车间里的管廊安装位，通常预留的横向安装空间要匹配筒体长度，筒体两端的法兰连接位要和现场工艺管道的法兰规格对齐，避免出现安装时螺栓孔错位、接管方位和管线走向冲突的问题。从结构功能来看，这款列管结构的换热设备，核心传热部件是内部的紫铜换热管束，铜材的高导热特性能大幅提升冷热流体之间的传热效率，管束两端通过管板固定，端盖拆卸后可以直接抽出管束，方便后期清理管程内壁结垢，这一点在处理含杂质的循环水、

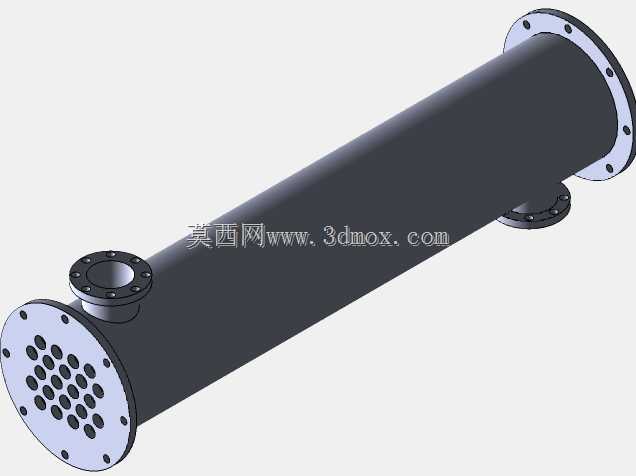

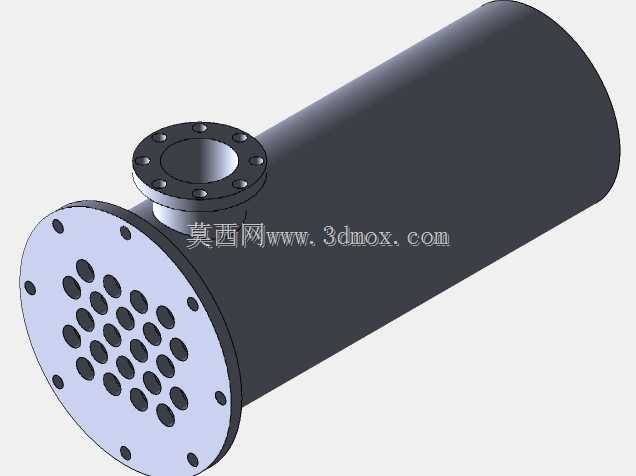

　　带少量析出物的工艺介质场景里尤为实用，不需要整体切割设备就能完成维护作业。筒体上设置的两个侧向接管，分别对应壳程流体的进出口，端盖上的接口对应管程流体的进出通道，两种流体在设备内通过管壁完成热量交换，既可以实现工艺介质的降温冷凝，也能完成冷态流体的预热升温，适配不同工艺段的换热需求。设计过程中要重点考虑管束的排布方式，正三角排布能在相同筒径下布置更多换热管，提升单位体积的换热面积，折流板的间距设置要匹配壳程流体的流速，既要避免流速过低导致传热系数下降，也要防止流速过高带来的冲蚀磨损与压降超标问题。安装边界方面，筒体底部的两个支座是主要承重结构，支座的开孔间距要匹配现场预埋的地脚螺栓位置，

　　侧向接管的外伸长度要预留法兰安装与管道焊接的操作空间，端盖的拆卸方向要预留足够的抽管空间，通常抽管距离不能小于筒体加管束的总长度，否则后期维护时无法抽出管束清理。从实际选型适配来看，这类结构的换热器承压能力较强，能适配中高压工况下的换热需求，相比板式换热器，它对介质洁净度的容忍度更高，不容易出现流道堵塞的问题，在高温高压的工艺换热场景里应用占比很高。建模过程中要注意各部件的配合公差，管板与换热管的连接位置要做贴合处理，法兰的密封面结构要匹配对应的压力等级，垫片的安装槽位尺寸要符合标准件选型要求，避免出现密封面压合不匀导致的介质泄漏问题。另外，筒体上的小口径接管是排气与排液口，设备安装时要保证排液口处于筒体最低位，

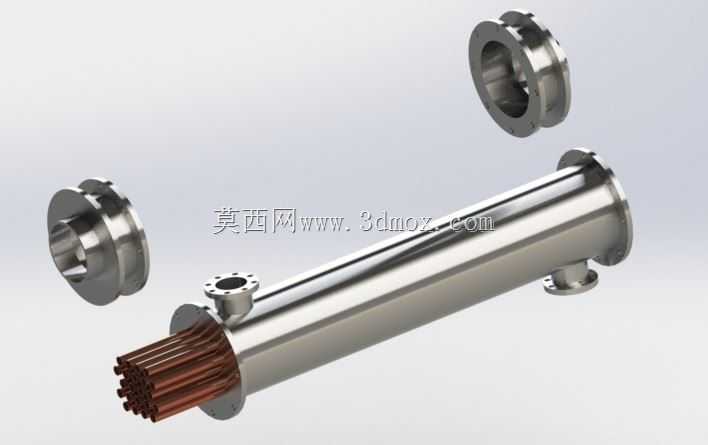

　　方便停机时排净内部残留介质，排气口处于最高位，用于开车时排净设备内的空气，避免气阻影响换热效率。这类设备的结构设计没有冗余的复杂部件，所有结构都服务于传热效率提升、安装维护便捷、运行稳定可靠这几个核心目标，建模时还原的拆分结构，能直观展示各部件的装配关系，不管是用于结构教学、方案演示还是选型参考，都能清晰呈现管壳式换热器的核心构造逻辑，帮助设计人员快速理解这类设备的装配逻辑与安装要点，避免在实际工程设计中出现接管方位错误、安装空间预留不足、维护空间不够等常见问题。
