大容量工业级电加热储液容器结构设计

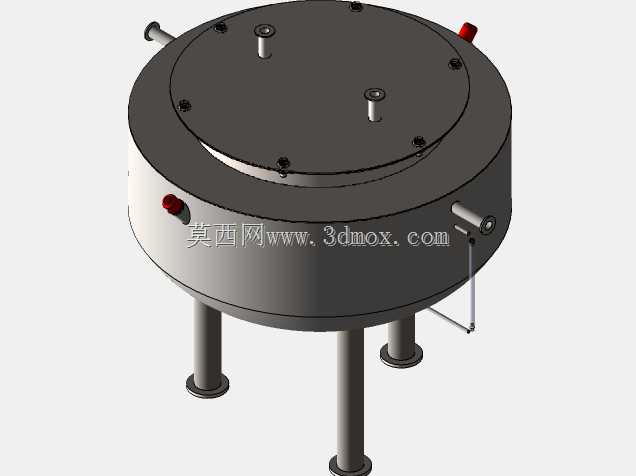

　　在化工小批量试剂配制、实验室中试溶液恒温存储、食品行业辅料预热保温这类场景里，经常需要一款能稳定容纳百升级液体、带均匀加热功能的承压储液设备，这款加热容器的结构设计正是瞄准这类实际工况展开。从实际使用需求出发，容器额定储液容积设定为120升，足够覆盖单批次中小规模的液料处理量，避免容积过小导致频繁转料、容积过大造成热能浪费的问题。整体结构采用立式圆柱罐体设计，相比方形结构能更好承受内部液体静压与加热过程产生的微压，罐体底部设置三根等距分布的圆柱形支腿，支腿底端带圆形安装法兰盘，安装时可通过膨胀螺栓将设备固定在操作平台或地面上，支腿高度预留出足够的底部操作空间，方便后续对接排液管路、安装温度检测元件，同时避免罐体底部直接接触安装基面造成热量传导散失。

　　罐体的分层结构是设计的核心部分，直接接触存储液体的内壳采用S.S.316L不锈钢材质，这种材质耐酸碱腐蚀性能优异，能适配大多数化工试剂、水性食品辅料的存储要求，避免长期接触液料出现锈蚀污染介质的问题；内壳外侧设置100mm间距的护套层，中间填充50mm厚的绝缘保温层，保温层采用低导热系数的绝缘隔热材料，既能减少加热过程中热量向外部环境散失，提升加热效率降低能耗，也能起到电气绝缘作用，避免加热元件漏电传导至外护套引发安全隐患；保温层外侧覆盖2mm厚的S.S.304不锈钢覆层作为设备外表面，304材质韧性好、表面易清洁，适合工业生产与实验室环境的日常擦拭维护，非接触介质的部位采用304材质也能在保证结构强度的前提下控制整体制造成本。

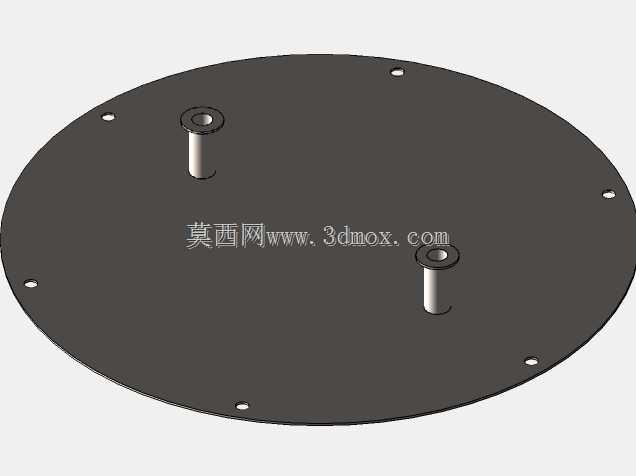

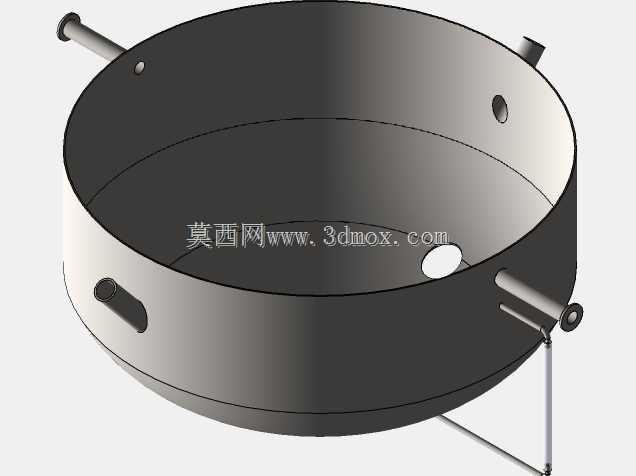

　　罐体顶部采用快开式法兰压盖结构，通过沿圆周均布的螺栓实现压盖与罐体的密封锁紧，既可以保证加热过程中罐内的密封性，减少液体挥发与热量流失，需要清理罐内、更换内部加热组件时，拆卸螺栓即可打开顶盖，维护操作十分便捷。顶盖上预留了两个竖向的流体接口，可分别作为进液口、排气口使用，进液口可对接上游供液管路实现连续补液，排气口能够排出加热过程中液体析出的气体，避免罐内压力异常升高；罐体侧面设置多个不同朝向的接口，包括带红色防护帽的电气接线接口，用于连接内部加热元件的供电线路与温度传感器信号线，还有侧向的流体接口可作为出液口、取样口使用，不同朝向的接口布局方便操作人员根据现场管路走向灵活对接，不用额外加装弯头改变管路方向减少流阻。侧面还设置了一个带细长操作杆的液位检测部件，可实时反馈罐内液位高度，避免干烧或者溢液问题。

　　设计过程中充分考虑了安装边界的适配性，三根支腿的安装孔位采用等圆周分布，安装基面只要预留对应尺寸的平整区域即可完成固定，不需要额外制作复杂的安装机架；罐体整体外径控制在合理范围，侧面接口的向外延伸长度较短，设备安装后不会占用过多的横向操作空间，适合放置在实验室操作台旁、车间生产工位侧方这类空间有限的区域。加热元件采用贴合内壳外壁的均匀排布方式，相比直接插入液体的加热管，这种外覆式加热不会在罐内产生清洁死角，也避免加热管直接接触介质产生结垢、腐蚀问题，热量通过内壳壁均匀传导至液体，不会出现局部过热导致介质变质的情况，温度传感器探头紧贴内壳外壁设置，能够精准检测罐内液体的实际温度，配合外部温控系统可实现液料温度的恒定控制，满足不同工艺对液料温度的精度要求。
