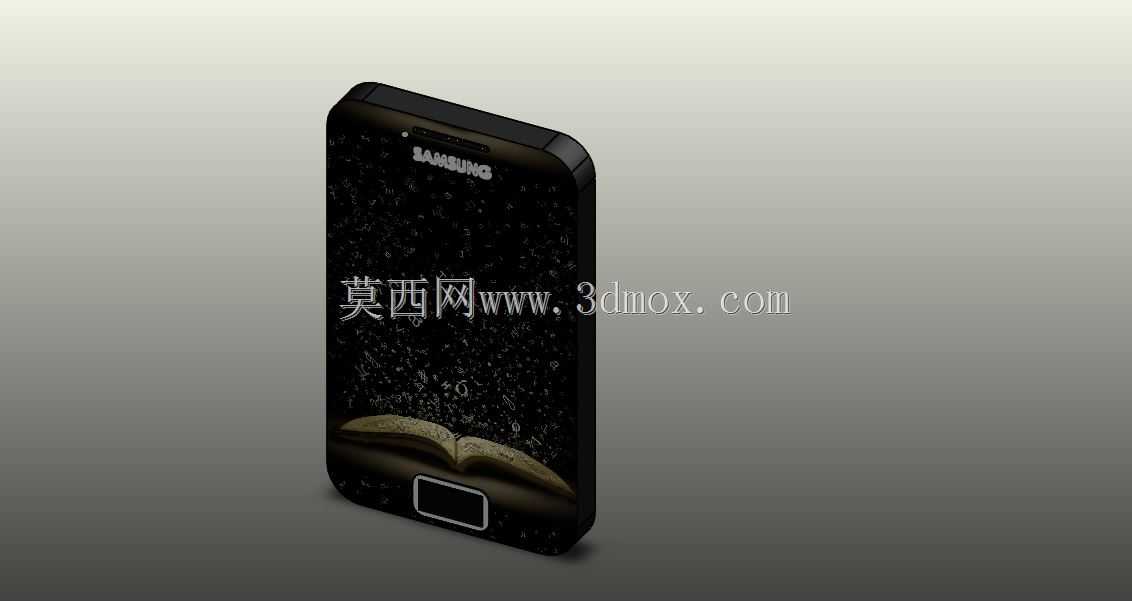

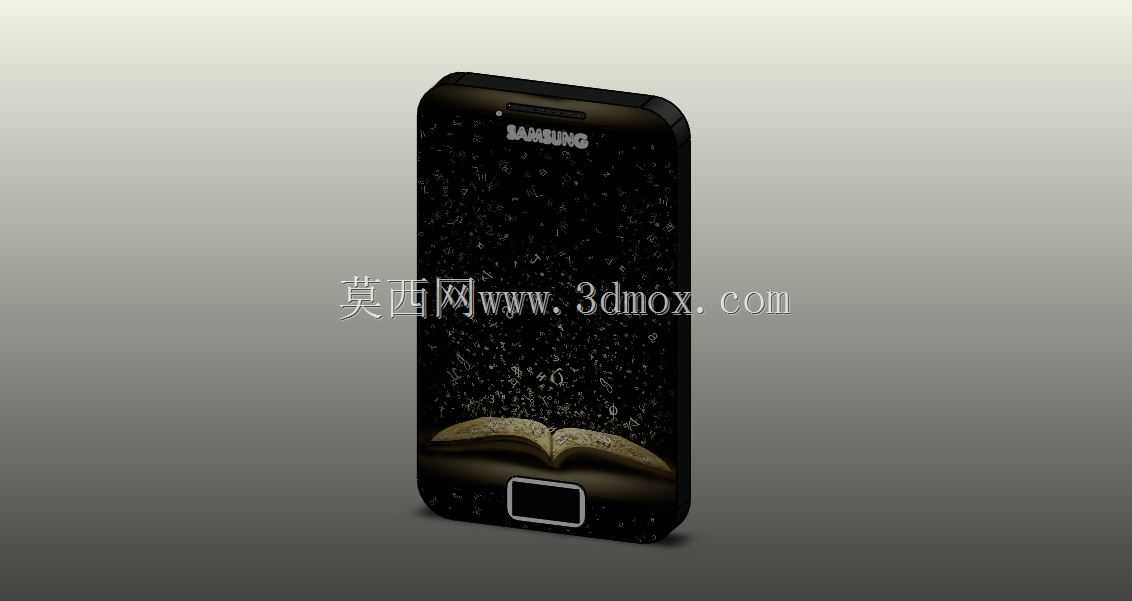

三星Galaxy Ace S-5830智能手机三维结构建模

　　本次建模的直板触控智能手机，是面向大众消费市场的入门级移动通讯终端，在结构设计阶段需要兼顾手持握持手感、内部元器件堆叠合理性、外观件装配公差控制等多维度工程需求。从实际应用场景来看，该类设备主要满足用户日常移动通讯、基础移动互联网接入、便携多媒体播放等使用需求，日常使用中会面临单手握持操作、口袋携带摩擦、桌面放置磕碰等多种实际工况，因此结构设计阶段需要针对外壳强度、按键反馈手感、屏幕防护边界做针对性的结构优化。

　　从外形尺寸与安装边界来看，该机型采用3.5英寸触控屏的直板构型，整机轮廓做了四周圆弧过渡处理，机身正面的物理返回按键设置在屏幕下方居中位置，按键周边做了下沉式台阶设计，既可以避免日常放置时按键被误触，也能给用户盲操作提供触觉定位参考。机身顶部预留了听筒开槽与前置传感器安装位，开槽位置的壁厚控制在0.8mm，既保证了听筒出声的通透度，也能避免开槽过深导致的外壳结构强度下降问题。机身背部的摄像头模组设置在上部居中位置，模组周边做了0.3mm的凸台防护，当手机背部朝下放置时，凸台可以先于镜头镜片接触接触面，避免镜片被硬物刮花，这个细节设计在入门级机型中可以有效降低用户日常使用的镜头损耗率。

　　从设计思路层面，该机型的结构拆分遵循消费电子常用的前壳+中框+后盖三段式装配逻辑，前壳主要承载触控屏、听筒、前置传感器与正面物理按键，中框作为核心承载结构，内部预留了主板、电池、摄像头模组、振动马达、扬声器的安装定位柱，所有定位柱的高度公差控制在±0.05mm，保证元器件装配后不会出现虚位晃动的问题。后盖采用可拆式设计，侧边设置了均匀分布的卡扣位，卡扣的扣合量设计为0.4mm，既保证用户拆卸后盖更换电池、SIM卡时不需要过大的按压力度，也能避免日常使用中后盖出现松垮异响的问题。电池仓的尺寸边界严格匹配对应型号电池的外形公差，仓内设置了两个防呆凸点，避免用户装反电池导致的电路短路问题。

　　从产品功能特性对应的结构设计来看，机身侧边的音量按键与电源按键采用独立的POM材质按键件，按键与中框开孔之间预留0.1mm的活动间隙，按键内部设置了弧形弹片接触位，保证按键按压时的反馈行程在0.2-0.3mm之间，既不会出现按键过软无反馈的问题，也不会因为行程过大导致按压费力。机身底部预留了麦克风开孔与充电接口安装位，开孔位置做了向内的倒角处理，避免用户插拔充电线时刮伤接口周边的外壳表面。机身背部的扬声器出声孔采用多排矩阵式开槽设计，开槽的总通流面积经过计算，保证扬声器出声不会被外壳结构遮挡，同时开槽的宽度控制在0.6mm，避免日常使用中灰尘、细小杂物通过开孔进入机身内部。

　　在实际建模过程中，所有外观曲面的曲率都经过连续性检查，保证外壳表面没有突兀的折角，握持时手掌与机身侧面的贴合度符合人体工程学要求，单手握持时拇指可以覆盖到屏幕80%以上的操作区域，符合入门级机型单手操作的核心使用需求。内部的筋位设计遵循等壁厚原则，所有筋位的厚度控制在主体壁厚的0.7倍，避免注塑生产时出现缩水、翘曲等成型缺陷，同时筋位的排布兼顾了内部元器件的压紧固定，不需要额外添加泡棉辅料就可以实现主板、电池等部件的径向固定，有效控制整机的装配成本与物料成本。
