传感器配套叉臂式连接支座结构设计

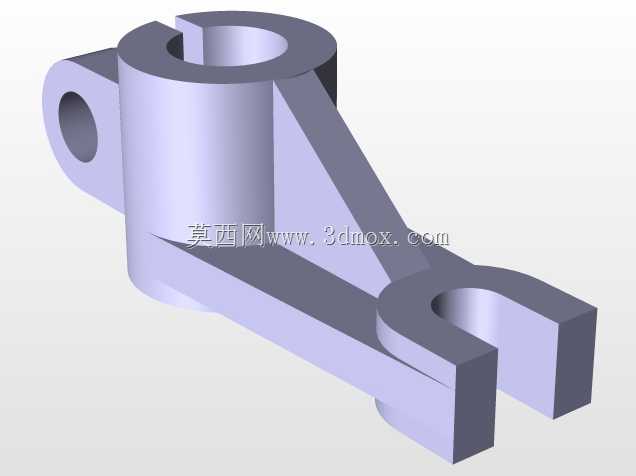

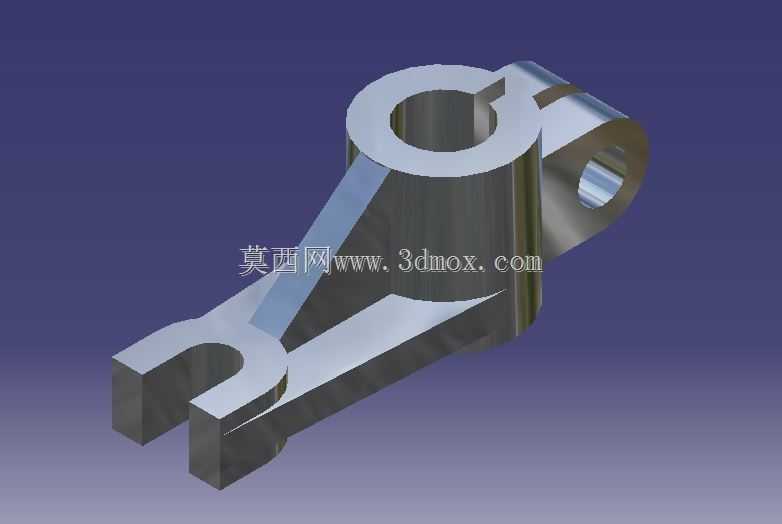

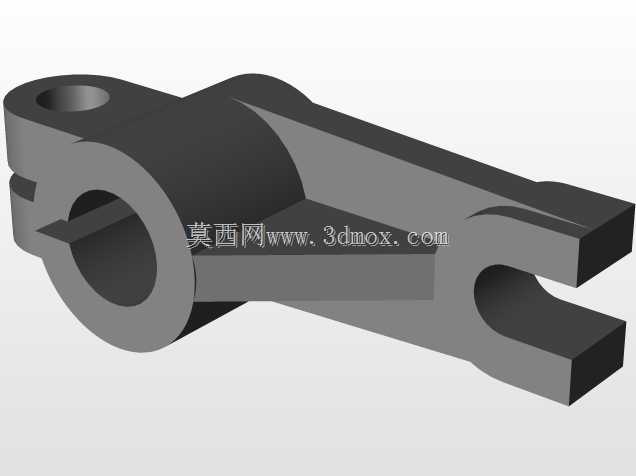

　　该结构件属于传感器配套安装链路中的核心受力连接件，主要应用在工业传感检测工位的执行端联动场景，常见于自动化产线的位置反馈模块、位移传感单元的动力传递路径中，承担传感端与执行机构之间的运动衔接、载荷传递功能，避免传感元件直接承受外部冲击载荷，保障检测精度的稳定性。从实际使用场景来看，这类支座多安装在检测工位的摆臂传动组中，一端通过上部的同轴通孔与固定铰接轴配合，实现整体结构的定轴摆动，另一端的叉型开口结构则与传感触发端的拨杆相连，侧部的横向通孔用于穿装锁紧销轴，将触发端的直线位移或摆动量精准传递到传感器的检测触头，整个传动路径无多余间隙，能够有效降低传动空程带来的检测误差。设计阶段首先围绕安装边界做了尺寸适配，

　　上部铰接孔的孔径与工位通用铰接轴的公差带采用H7/g6间隙配合，既保证摆动过程无卡滞，又将径向跳动量控制在0.02mm以内，避免摆动过程中出现径向窜动影响检测信号的稳定性；叉臂部分的开口宽度匹配常规传感拨杆的厚度尺寸，开口根部做了R角过渡处理，消除应力集中隐患，在频繁往复摆动的工况下，不会因为交变应力出现根部开裂的问题。侧部的横向销轴孔与上部主孔的轴线垂直度公差控制在0.015mm以内，保证穿装销轴后，铰接点的受力方向与结构件的摆动平面完全重合，避免出现偏载磨损。整体结构采用一体化铣削成型的设计思路，没有多余的拼接结构，主体支撑臂做了变截面处理，在铰接孔与叉臂连接的位置加厚了支撑筋，既保证整体结构的抗弯强度，

　　又尽可能减少不必要的材料冗余，降低运动件的整体惯量，在高频往复摆动的工况下，能够减少驱动端的负载冲击。安装边界方面，该结构件的摆动平面内最大回转半径经过严格核算，不会与周边的传感安装支架、线路防护件产生运动干涉，叉臂端的行程范围完全覆盖传感器的有效检测量程，不会出现超程碰损传感元件的问题。表面处理预留了硬质氧化的工艺余量，能够提升铰接孔位置的耐磨性能，长期往复摆动工况下的磨损量控制在微米级，延长整套检测机构的维护周期。从受力特性来看，该结构件主要承受摆动过程中的径向剪切力与小幅弯曲载荷，支撑臂的截面形状采用了工字型优化思路，在不增加整体壁厚的前提下提升了截面惯性矩，同等载荷下的形变量比等厚度直板结构降低40%以上，

　　保证运动传递过程中无结构形变带来的信号延迟。叉臂的两个支脚做了等高公差管控，两个端面的平面度公差控制在0.01mm以内，与拨杆接触时不会出现单侧受力的情况，避免销轴承受额外的扭转力矩。铰接孔的两端都做了倒角处理，方便安装时快速导入铰接轴，同时也能去除加工毛刺，避免装配过程中刮伤轴表面的镀层。侧部销轴孔的位置距离叉臂端面的尺寸经过匹配设计，销轴穿装后能够完全贯穿拨杆的安装孔，两端预留的卡簧槽位置刚好露出，方便安装轴用卡簧做轴向限位，不需要额外调整装配位置，提升现场装配的效率。在实际产线应用中，这类结构件还可以适配不同规格的接触式位移传感器、位置触发传感器，只需要根据对应传感端的拨杆尺寸微调叉臂开口宽度即可，主体的铰接结构、安装尺寸具备较强的通用性，能够减少同类型工位的重复设计工作量。
