立式带锯切割设备三维结构设计

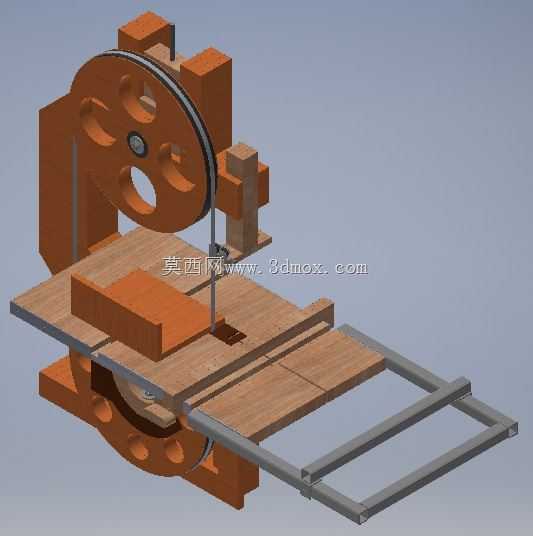

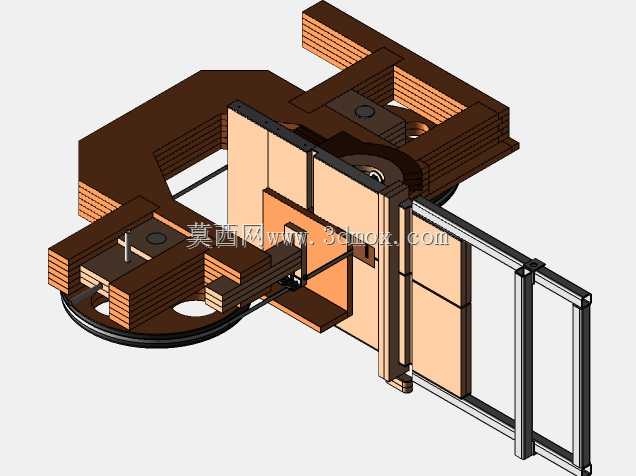

　　在实木加工、家具制造、小型木构件预制的生产场景中，立式带锯是完成曲线开料、直边截断、厚料剖分的核心加工设备，相比圆盘锯，带锯的锯路更窄，切削过程中木料损耗更低，同时连续运转的环形锯带切削阻力更小，针对硬度不均的硬木、带节疤的原木料都能保持稳定的切削状态，不会出现圆盘锯常见的卡料、烧片问题。这套带锯的结构设计完全围绕实际加工的操作逻辑展开，上下对称布置的锯轮承担环形锯带的张紧与传动功能，上锯轮集成了微调张紧机构，可根据锯带的实际磨损情况、加工木料的硬度调整张紧力，避免锯带运转过程中出现打滑、窜动甚至断裂的风险；下锯轮直接连接动力输入轴，依靠大直径轮体的转动惯量缓冲切削过程中的负载波动，保证锯切进给时转速稳定，

　　不会因为木料硬节的突然切入出现转速骤降导致的锯切面毛糙问题。工作台部分采用了可延伸的托料结构，固定工作台面承担工件的基准支撑，延伸导轨搭配滑动托板可适配长度超过1米的长木料加工，不需要额外配置辅助托料架，操作人员推送木料时可以全程保持手部与锯切区域的安全距离，降低操作风险；锯带导向机构设置在工作台上方靠近切削点的位置，由两个侧向推力轴承和一个背压轴承组成，可将锯带的切削段牢牢约束在垂直平面内，即使进行大厚度木料的深切削，也不会出现锯带偏斜导致的切面倾斜问题，保证加工尺寸精度。从安装边界来看，设备主体的立式结构占地面积不足1.2平方米，底部框架采用型钢焊接结构，可直接通过膨胀螺栓固定在水泥地面上，不需要额外做减震基础，

　　整体高度控制在1.8米以内，常规层高的生产车间、小型木工坊都能完成安装布置，不会出现顶部空间不足的问题。设计过程中特意简化了非核心功能的结构，没有配置复杂的数控进给机构，保留了手动进给的操作模式，一方面降低了设备的制造成本，另一方面手动进给的灵活性更高，针对小批量定制化的木料加工，比如异形木构件、家具弯料的开料，操作人员可以随时调整进给速度和方向，比自动进给设备的适配性更强。锯轮外侧配置了全封闭的防护罩，只有切削段的锯带暴露在工作区域，锯带断裂时防护罩可以有效阻挡甩出的锯带，避免安全事故；工作台面上的锯缝开口宽度控制在8毫米，既保证了锯带有足够的运转间隙，也能避免小尺寸木料从缝隙中掉落。设备的动力单元布置在下机架的内部空腔，

　　传动带完全封闭在机架内部，日常维护只需要定期打开侧盖检查传动带张紧度、加注润滑脂即可，不需要复杂的拆解操作；上锯轮的张紧调节手轮设置在机架顶部侧面，操作人员站在设备正面就可以完成调节，不需要登高或者探身到设备后方，操作便利性更强。针对实际加工中常见的木料反弹问题，在锯切出口侧设置了可翻转的止退棘爪，木料进给通过后棘爪自动落下，一旦出现木料反弹的情况，棘爪会直接卡住木料表面，阻止木料向操作人员方向飞出，进一步提升操作安全性。这套结构设计完全贴合小型木工加工场景的实际需求，没有冗余的功能配置，所有结构细节都围绕锯切精度、操作安全、维护便利性三个核心维度展开，既可以作为小型木工坊的主力开料设备，也可以作为大型家具生产线的辅助锯切工位，完成边角料截断、异形料粗开的工序。
