摩托车几何辐条轮毂轮胎一体化设计

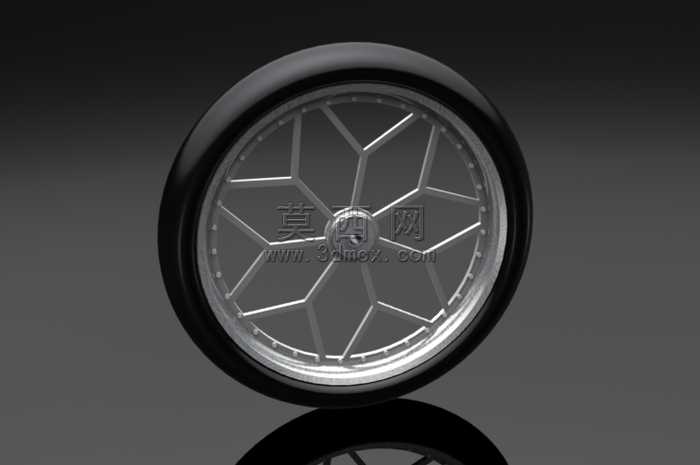

本作品为摩托车前轮轮组的三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段以回转类零件的基础特征为核心，先通过草图绘制轮胎的外轮廓截面、轮毂的基体截面，利用旋转凸台特征生成轮胎与轮毂的基础实体，再针对辐条结构进行单独设计：摒弃传统放射状直辐条布局，采用几何折线拼接的不规则多边形辐条造型，每根辐条以等角度环形阵列的方式排布，辐条与轮毂外圈、中心安装座的衔接处做平滑圆角过渡，避免应力集中的结构缺陷。轮胎部分建模还原了民用摩托车真空胎的基础轮廓，胎侧做圆弧收边处理，胎唇位置预留与轮毂轮辋配合的卡位结构，轮辋边缘设计有凸起的限位挡边，还原真实轮组的装配逻辑。中心轮毂座预留了标准轴承安装位与刹车盘连接孔位，符合摩托车前轮的实际安装尺寸规范。材质与渲染阶段，为轮胎赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微磨砂质感，避免过度反光；轮毂部分采用亮面镀铬金属材质，调整反射率与环境贴图参数，模拟抛光金属的镜面反射效果，辐条表面做轻微的拉丝纹理处理，提升金属质感的真实度；场景搭建采用纯灰色渐变背景，添加底部反光板模拟镜面展台效果，通过三点布光法打亮轮组主体，主光从侧上方照射凸显辐条的立体结构，辅光补亮暗部避免死黑，轮廓光勾勒轮胎与轮毂的边缘轮廓，最终渲染图清晰展现轮组的造型细节与材质差异。设计思路上，这款轮组主打个性化改装风格，几何折线辐条在保证结构强度的前提下，相比传统辐条更具视觉辨识度，整体轮辋直径适配中小排量街车、复古摩托车的改装需求，建模过程中所有特征均保留参数化历史，可根据不同车型的安装需求调整轮径、辐条数量、安装孔位尺寸，具备较强的二次修改适配性，模型同时导出STL格式可用于3D打印验证外观，也可导入渲染软件做进一步的场景化展示。
