镂空辐条式摩托车车轮结构设计

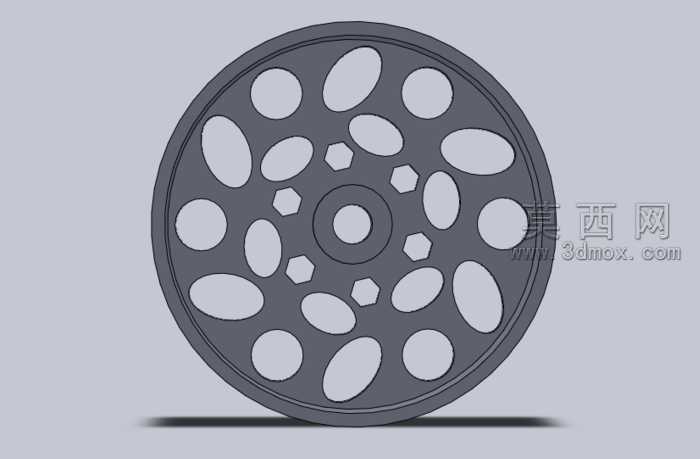

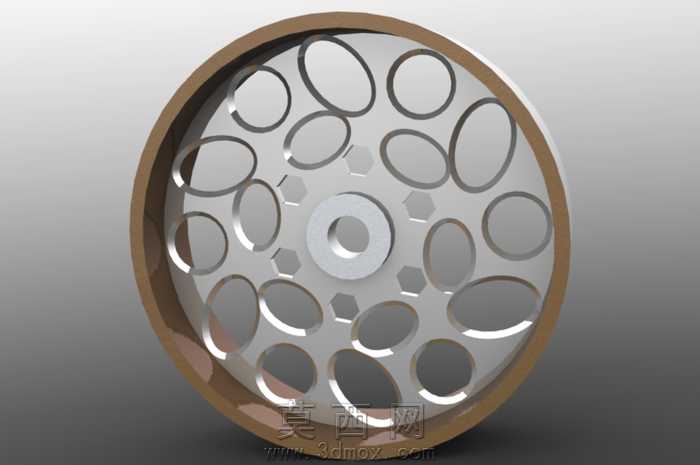

该作品为摩托车车轮的三维参数化建模设计，整体采用轮辋、辐条、轮毂三段式一体化结构布局，建模过程中先以回转特征构建基础轮体轮廓，再通过阵列、布尔运算完成镂空辐条的细节塑造。轮辋部分采用等宽环形结构，边缘做圆弧过渡处理，适配标准摩托车轮胎的安装贴合需求，建模时严格控制轮辋的径向圆度公差，保证后续装配的同轴度精度。辐条区域采用混合镂空设计，交替排布椭圆形与六边形镂空孔洞，两种孔洞沿轮毂中心呈放射状均匀阵列，既通过大面积镂空削减了轮体整体重量，实现轻量化设计目标，又通过孔洞间的连接筋条形成连续的受力传导路径，保障车轮在承受径向载荷、侧向冲击力时的结构强度，避免应力集中导致的结构失效。轮毂中心设置阶梯式安装轴孔，轴孔周边做加厚凸台处理，用于匹配轮轴的安装定位，凸台与辐条衔接处做平滑圆角过渡，优化应力分布。材质渲染上，轮辋部分赋予棕褐色耐磨橡胶质感材质，模拟轮胎安装位的接触层效果，辐条与轮毂主体赋予银灰色金属哑光材质，还原铝合金锻造轮体的真实质感，渲染时调整环境光与反射参数，突出金属表面的细腻肌理与镂空结构的光影层次。设计过程中反复调整镂空孔洞的尺寸与排布密度，在减重幅度与结构强度之间寻找最优平衡点，同时兼顾轮体的视觉美观度，让机械结构兼具实用性与工业设计美感，整体建模特征逻辑清晰，参数可编辑性强，可直接用于后续的工程分析、加工模拟或改装方案验证。
