摩托车铝合金轮毂造型三维设计作品

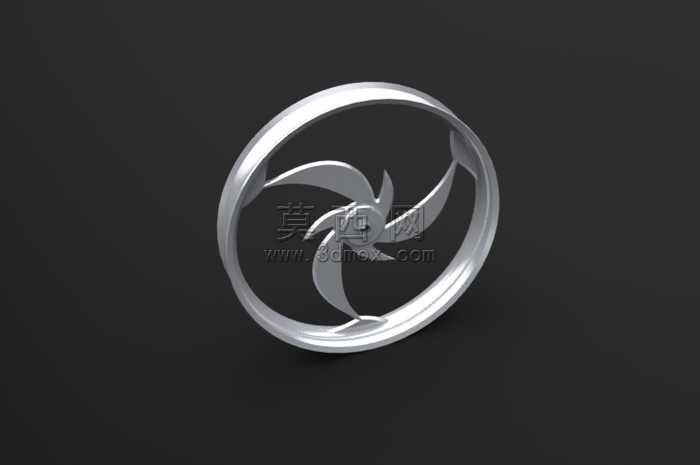

本作品为摩托车配套的铝合金轮毂三维设计方案，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先以回转特征构建轮辋的基础环形基体，严格匹配摩托车轮胎适配的轮辋轮廓标准，对轮辋的胎圈座、凸峰、槽底等配合结构做精准的尺寸约束，保证后续装配的贴合度。轮辐部分采用流线型旋风式造型设计，通过多组曲面放样、边界混合特征构建出三片式扭转辐条结构，每根辐条从轮毂中心安装盘位置向外平滑延伸至轮辋内壁，曲面过渡处做G2连续倒角处理，既保证造型的流畅动感，也通过曲面曲率分析优化了辐条的受力分布，减少应力集中风险。中心安装座预留了标准的螺栓孔位与中心定位孔，孔位尺寸按照摩托车轮毂通用安装规范设定，同时对安装面做平面度约束，保证装车后的配合精度。材质设定阶段为模型赋予铝合金金属材质，调整材质的反射率、粗糙度与金属度参数，模拟锻造铝合金的细腻金属质感，渲染阶段采用深色纯色背景配合三点布光方案，主光源从侧上方打亮轮毂主体轮廓，辅光源补全暗部细节，轮廓光勾勒轮辋与辐条的边缘线条，最终渲染出的效果图清晰呈现出轮毂的金属光泽与曲面造型细节。设计过程中兼顾了造型美观性与结构实用性，辐条的扭转造型既提升了外观的运动感，也通过等强度结构设计优化了整体重量，在保证轮毂结构强度满足行驶需求的前提下，尽可能减少冗余材料，符合摩托车配件轻量化的设计趋势，整体模型结构完整，曲面质量高，可直接用于外观评审、结构验证或后续的加工生产参考。
