自定义气枪握把山地力山结构设计图纸

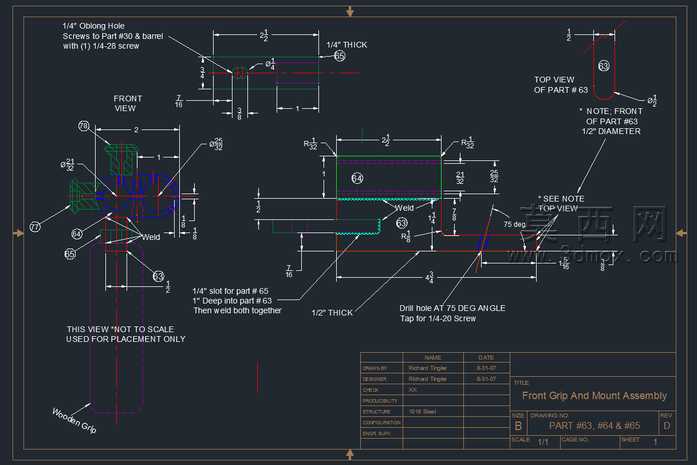

本作品为自定义气枪握把的山地力山结构设计方案，整体建模过程严格遵循机械加工工艺要求，以三维建模软件为核心载体完成全参数化结构搭建。建模初期先梳理握把与气枪主体的装配适配逻辑，明确1/4英寸长圆孔、75度倒角沉孔等关键安装位的尺寸公差要求，确保握把可通过1/4-20规格螺丝与枪身主体实现稳固连接，同时预留1/4英寸深度的装配插槽，满足与对应编号部件的插接配合需求。建模过程中对握把的曲面轮廓进行反复优化，兼顾握持时的人体工学贴合度与结构强度，针对焊接连接区域做了加厚处理，明确标注1/2英寸厚度的板材用料要求，避免使用过程中出现受力断裂问题。结构设计上拆分了前握把与安装座两个核心装配模块，对每个模块的视图投影、尺寸标注、焊接位置都做了清晰的参数定义，所有孔位、槽位的尺寸都对应实际加工标准，沉孔角度、螺纹规格完全匹配通用五金紧固件参数，无需二次调整即可直接对接机加工生产流程。材质设定上默认采用高强度金属板材作为基础用料，表面做哑光防滑处理，既保证枪械使用时的握持稳定性，也能适应户外复杂使用场景的耐磨需求。渲染阶段还原了机械加工图纸的标准视图标注逻辑，将主视图、俯视图、局部放大视图的结构细节完整呈现，对焊接点位、装配基准线做了高亮标识，方便加工人员快速理解结构装配关系。整个设计没有冗余结构，所有尺寸标注都服务于实际装配与加工需求，在保证握把结构强度的前提下尽可能优化外形轮廓，让握持手感更贴合手型，同时兼顾了配件的通用性，可适配多款同规格接口的气枪产品，为气枪配件的个性化改装提供了可直接落地的结构参考方案。
