高精度步进电机结构三维建模

　　在自动化设备集成、工业机器人本体搭建、小型机械臂关节设计的过程中，步进电机作为核心执行元件，其三维模型的精度直接影响整体装配的干涉检查、运动仿真可信度以及后续安装调试的效率。很多工程师在做整机布局时，常因为电机模型的安装孔位偏差、轴伸长度不符、本体外形轮廓失真，导致后续出工程图时出现安装位错位、周边走线空间预留不足、与同步轮或联轴器配合出现轴向尺寸冲突等问题，这款步进电机的建模过程，完全围绕实际工程应用的痛点展开，没有做多余的艺术化简化，所有结构特征都对应实物的真实尺寸边界。

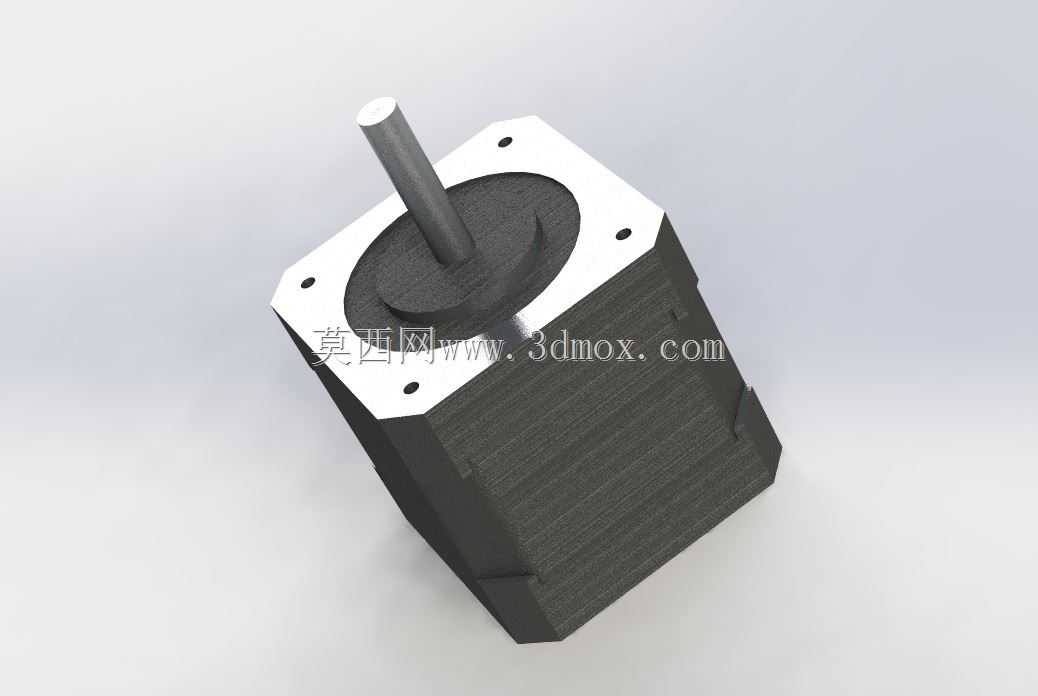

　　从实际应用场景来看，这类方形法兰安装的步进电机，常被用在桌面级机械臂的关节驱动、3D打印设备的轴传动、小型自动化分拣线的工位移位、非标检测设备的探针进给机构中，不同场景下对电机的安装定位精度、轴伸配合公差、本体与周边结构的避让距离都有明确要求。建模时首先锁定的是安装法兰的基准面，四个安装孔的中心距严格按照行业通用安装尺寸设定，法兰端面的止口尺寸也做了精确还原——这个止口是很多建模者容易忽略的特征，实际装配时止口与安装板的定位孔配合，能直接决定电机输出轴与负载的同轴度，要是模型漏掉这个特征，后续做装配仿真时就无法验证定位配合的合理性，很容易出现装配后电机轴偏斜，导致联轴器磨损加快、负载运行抖动的问题。

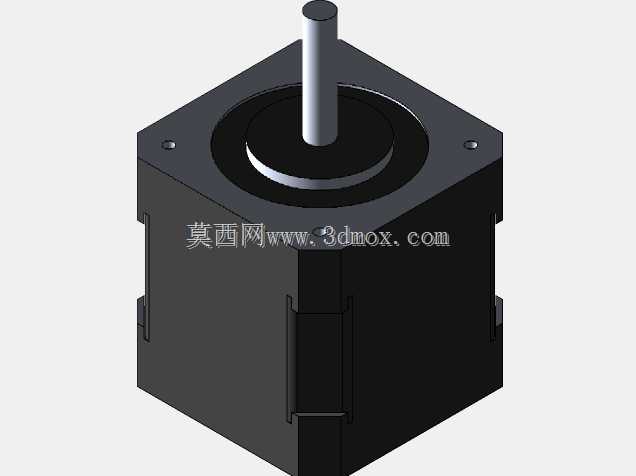

　　模型的输出轴部分，还原了真实的D型切边结构，这一结构是与联轴器、同步轮等传动件周向固定的关键，切边的平面位置、轴径公差、轴伸长度都按照实物比例还原，工程师在做传动结构设计时，可以直接在模型上匹配对应规格的联轴器，验证轴伸长度是否会导致联轴器顶到电机端盖，或者轴长不足无法实现有效锁紧。电机本体的外壳部分，还原了层叠冲压硅钢片的侧面纹理特征，同时严格控制了本体的截面尺寸与轴向长度，在做设备内部布局时，能够准确预留电机的安装空间，避免出现电机与设备外壳、走线槽、相邻传动部件发生空间干涉的情况，尤其是在多轴联动的小型设备中，电机本体的轮廓精度直接决定了整体结构的紧凑程度，要是模型尺寸偏大，会导致设计出的设备整体冗余，尺寸偏小则会出现实际装配时电机装不进预留位的问题。

　　建模过程中没有对电机尾部的出线端结构做省略，出线端的位置、凸起高度都做了对应还原，这部分结构直接关系到设备内部的走线规划，工程师可以根据出线端的位置，提前设计走线槽的走向、预留线缆的弯曲半径，避免实际装配时线缆被电机本体或者周边结构挤压，造成线缆破损、信号传输不稳定的问题。另外，电机端盖的固定螺丝位置也做了准确呈现，在做设备维护空间预留时，可以验证螺丝拆装时是否有足够的扳手操作空间，避免出现设备组装完成后，电机固定螺丝被周边结构挡住，无法完成锁紧或者后期维护拆卸困难的情况。

　　从设计思路上来说，整个模型没有做不必要的细节冗余，比如电机内部的绕组、磁钢等不需要参与外部装配验证的结构都做了合理省略，既保证了外部装配特征的完整准确，又控制了模型的文件体量，在大型装配体中调用时不会造成软件运行卡顿，适合结构工程师在做整机方案设计时直接调用，完成布局验证、装配干涉检查、运动仿真等工作。不管是做教学演示用的机械臂三维模型，还是做非标自动化设备的方案设计，亦或是做机器人相关的课程设计，这款模型都能提供准确的结构参考，避免因为电机模型的尺寸偏差导致整个设计方案出现结构性错误。在实际选型匹配时，工程师也可以基于这个模型的安装边界，快速调整适配不同规格的安装板结构，验证不同传动方案的空间可行性，大幅缩短前期方案设计的周期，减少从三维设计到实物加工装配过程中的出错概率。
