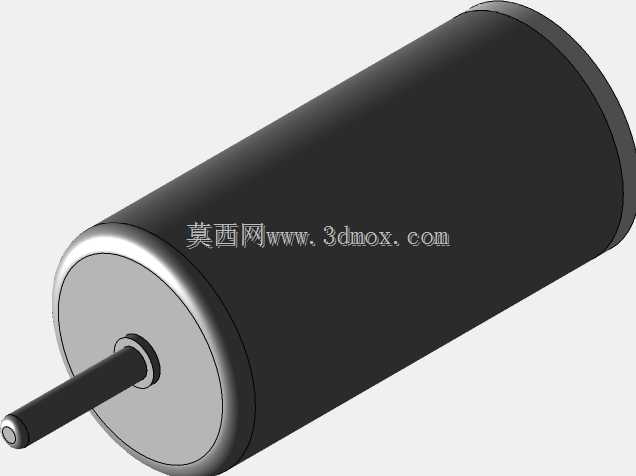

微型圆柱有刷直流驱动马达三维结构

　　在小型精密传动场景里，这类圆柱型微型马达的应用覆盖范围极广，从消费电子的小型传动机构、智能门锁的锁舌驱动，到工业检测仪器的试样进给、小型医疗设备的泵体驱动，甚至是教学实验平台的动力输出单元，都能见到同结构产品的身影。不同于大功率工业电机的安装逻辑，这类小尺寸马达的设计核心是在有限的圆柱空间内，平衡输出扭矩、运转噪音与安装适配性，建模时首先要敲定的是输出轴的同轴度基准——整个壳体的圆柱面、端盖的止口、输出轴的轴承位，全部要以输出轴的中心轴线为统一基准，否则实际装配后很容易出现轴端径向跳动超差，带载运转时产生额外振动噪音。从结构细节来看，这类马达采用封闭式圆柱壳体设计，壳体两端通过冲压端盖压合固定，内部的定子磁瓦贴附在壳体内壁，

　　转子绕组与换向器集成在输出轴组件上，端盖内预装含油轴承支撑输出轴，既压缩了整体轴向尺寸，也能满足低负载长时间运转的耐磨需求。输出轴采用单端伸出设计，轴端预留的扁位或者光轴结构，可适配不同的连接方式：如果是搭配塑料齿轮传动，光轴直接过盈压入齿轮轮毂即可；如果是需要频繁拆装的场景，轴端加工扁位配合紧定螺钉固定，能避免传动过程中轴与连接件打滑。做三维结构设计时，壳体的外圆柱面是主要的安装定位面，很多小型设备会采用橡胶抱箍或者半圆弧注塑卡座固定马达，所以建模时壳体的圆柱度公差要控制在合理范围，不能出现拔模斜度过大导致的安装松动，同时壳体尾部的端盖不能超出圆柱外轮廓，避免和安装座产生干涉。实际选型搭配时，

　　要注意这类马达的输出轴伸出长度是关键安装边界，轴伸过长会导致和被驱动件的端盖产生摩擦，过短则无法保证传动件的啮合长度，容易出现齿轮脱开或者带轮打滑的问题。另外马达的供电引线从尾部端盖引出，建模时要预留引线的弯折空间，不能让引线在安装后被壳体或者周边结构件挤压，避免绝缘层破损引发短路。不同于带减速箱的减速马达，这类直出轴的微型马达转速较高、输出扭矩偏小，适合搭配减速齿轮组使用，所以在做整机结构布局时，马达的安装位要和第一级传动齿轮的中心距严格匹配，中心距偏差过大会加剧齿轮磨损，缩短整套传动机构的使用寿命。从建模的细节处理来说，壳体表面不需要做多余的特征设计，光滑的圆柱面既方便冲压加工成型，也能减少安装时的应力集中，

　　端盖和壳体的压合位置要做微小的止口限位，保证压合后两端轴承的同轴度，避免转子转动时出现扫膛问题。很多新手建模时容易忽略端盖处的轴承安装间隙，把轴承和端盖做成零接触干涉，实际生产中含油轴承需要微量的窜动空间来存储润滑油脂，建模时预留0.02-0.05mm的轴向间隙，能大幅降低运转时的摩擦阻力。在不同的应用场景里，这类马达的固定方式也有区别：如果是用在震动较小的桌面仪器上，直接用双面胶贴合壳体侧面就能满足固定需求；如果是用在移动类小型设备上，就需要在壳体侧面增加安装凸耳，用螺丝锁紧固定，这时候建模就要在壳体对应位置预留凸耳的安装位，保证凸耳和壳体的连接强度，避免设备移动时马达移位。另外要注意，这类马达的整体重量很轻，做整机配重计算时基本不会成为主要的重量负载，但是其运转时的微小振动会通过安装面传递到设备本体，所以如果是用在对震动敏感的检测类设备上，安装时要在马达和安装座之间垫一层薄橡胶垫，建模时就要提前预留橡胶垫的安装厚度，避免装配后马达位置偏移导致传动中心距变化。
