RFCC装置催化剂冷却器结构设计

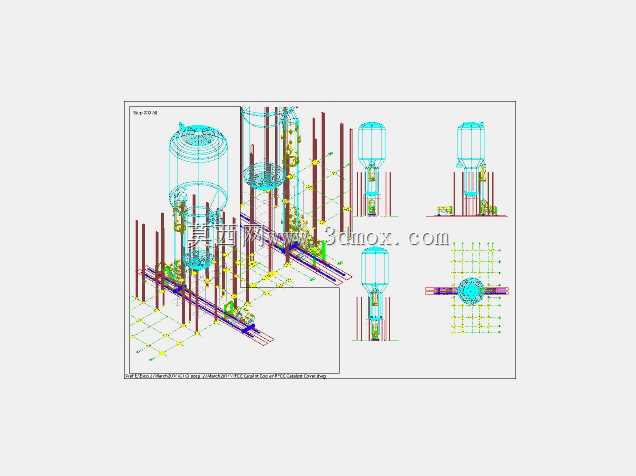

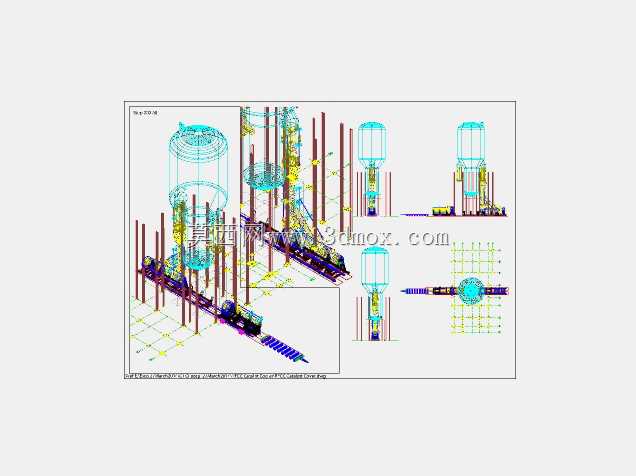

　　在炼油厂重油催化裂化装置的运行体系里，催化剂冷却器是衔接再生系统与反应系统的核心静设备，承担着调控再生催化剂温度、回收高温催化剂携带显热的关键作用，直接影响整套装置的剂油比控制水平与热量回收效率。这套结构设计针对Pertamina Cilacap炼厂的RFCC装置工况做了适配，从现场布置的多视角三维排布能看到，设备采用立式筒式结构，配套多组支撑立柱与管线接口，完全匹配炼厂反再框架的层间安装空间。从实际工程应用的角度看，高温再生催化剂从再生器溢流进入冷却器壳程后，通过与管程内的除氧水换热实现温度下调，降温后的催化剂经下料管线送入提升管反应器参与原料裂化反应，换热产生的饱和蒸汽则并入装置蒸汽管网，实现能量的梯级利用。

　　设计过程中首先考虑的是装置的长周期运行可靠性，针对催化剂冲刷磨损的问题，在催化剂入口区域、下料弯管位置都做了加厚衬里结构的预留，设备筒体的直径与直段高度经过流态化模拟验证，保证内部催化剂处于稳定的密相流化状态，避免出现局部死区导致催化剂结焦堵塞。从安装边界来看，设备的主支座设置在筒体中上部，匹配反再框架18米层的承重梁布局，侧面的流化风接口、松动风接口的方位完全对齐现场原有管线的走向，不需要额外改动现有工艺管线就能实现设备的替换安装，设备顶部的烟气返回接口直接对接再生器稀相段，保证夹带的催化剂细粉能够返回再生器，减少催化剂跑损。设备的管束采用可拆卸式结构设计，管板与筒体的连接采用法兰密封结构，方便后期检修时抽出管束清理结垢，

　　换热管采用顺排排布方式，既保证换热效率，也降低催化剂颗粒在管间的磨损概率。在流态化设计上，底部的流化风分布器采用树枝状支管结构，每个支管上的风嘴开孔角度经过反复调试，保证布风均匀，避免出现局部流速过高导致的衬里冲蚀，或是流速过低导致的催化剂堆积问题。从配套的管线排布能看到，设备周围设置了多组松动风点，分别对应催化剂入口、下料口、筒体变径段等容易出现架桥的位置，在实际运行中可以根据催化剂循环量的变化调整各点的松动风量，保证催化剂循环顺畅。这套结构在设计时还充分考虑了热膨胀补偿问题，设备的外管线连接都采用了自然补偿的弯管结构，避免运行过程中热胀应力导致的焊缝拉裂，支座位置设置了滑动垫板，允许设备在升温过程中沿轴向自由膨胀，

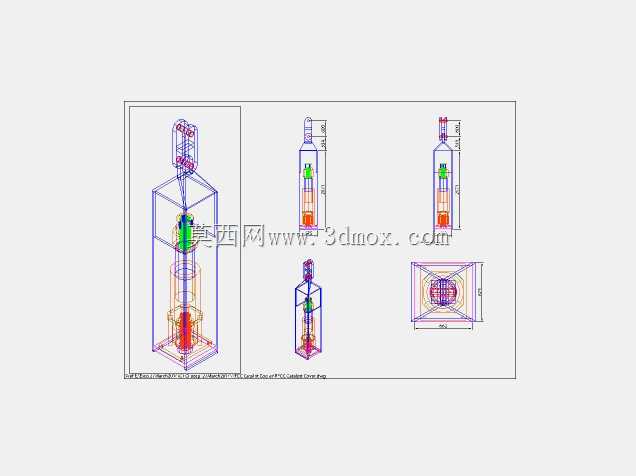

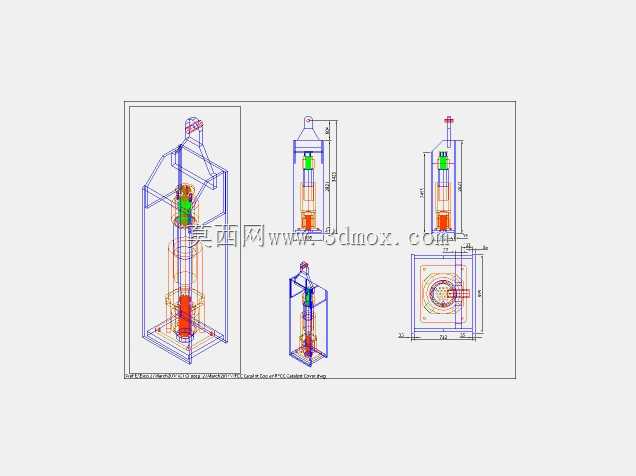

　　不会对框架承重梁产生额外的应力载荷。对于三维建模从业者来说，这套模型完整还原了设备的内部衬里层、管束结构、外部接口、支撑结构以及配套的现场管线排布关系，能够直接用于炼厂装置的布置设计、检修方案模拟、员工培训教学等场景，建模过程中对设备各部件的装配关系做了精准还原，所有法兰的密封面形式、螺栓孔排布都符合石化行业的相关标准，不需要额外调整就能直接导出工程图纸用于施工参考。在实际选型过程中，这类催化剂冷却器的处理能力需要匹配装置的再生催化剂循环量，换热面积的计算要考虑催化剂的物性参数、换热前后的温度差、管程冷却介质的流速等多个参数，这套结构针对200万吨/年量级的RFCC装置做了参数适配，能够满足满负荷工况下的催化剂冷却需求，将700摄氏度左右的高温再生催化剂冷却到500摄氏度左右的适宜反应温度，同时副产中压蒸汽回收热量，降低装置的综合能耗。
