12V5rpm大扭矩微型减速直流电机结构

　　在小型自动化执行机构、智能小家电传动、实验室小型输送装置、民用电动调节机构这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景里，这类集成减速组的微型直流电机是非常常用的驱动部件。不同于普通高速直流电机直接输出数千转的转速，这款电机通过内置的行星齿轮减速结构，将输出转速降至每分钟5转，同时把输出扭矩放大到适配小型负载驱动的区间，避免了用户额外搭配独立减速箱带来的安装同轴度误差、结构冗余等问题。从结构设计逻辑来看，这款电机采用同轴式布局，输出轴与电机本体中心轴线完全重合，外壳采用圆柱式金属壳体，既可以通过壳体外圆做径向抱紧式安装，也能依托前端盖的安装孔位做端面法兰固定，两种安装方式覆盖了多数紧凑空间的装配需求。

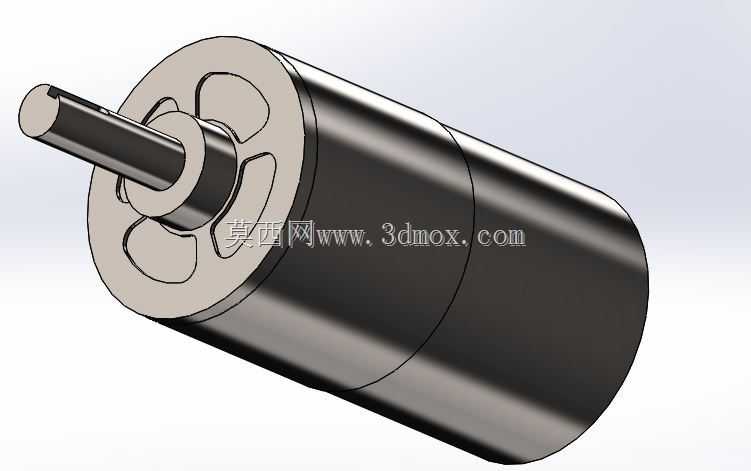

　　前端盖特意设计了花瓣式的减重与应力释放结构，在保证端盖支撑输出轴轴承座刚性的前提下，尽可能降低端盖的材料用量，同时花瓣形的凹槽也能在安装时起到周向防转的辅助作用，当采用抱紧式安装时，凹槽可以和安装座的定位凸台配合，避免电机在大扭矩输出时出现壳体跟转的问题。输出轴采用单出轴的圆柱光轴设计，轴端做了倒角处理，方便装配时插入联轴器、传动齿轮或者驱动轮的内孔，轴径的尺寸匹配常规微型传动件的标准安装孔径，不需要额外做轴径适配加工就能直接和市面上常见的小型同步轮、齿轮、曲柄件配合。内置的齿轮减速组采用直齿圆柱齿轮啮合结构，每一级齿轮的模数都经过扭矩匹配计算，在5rpm的输出转速下，齿轮啮合的线速度处于极低区间，

　　运行噪音控制在小型设备可接受的范围内，同时齿轮的齿面做了硬化处理，能承受频繁正反转带来的冲击载荷，不会因为短时过载出现断齿问题。在实际选型应用中，这类电机常被用在小型电动窗帘的驱动机构、自动售货机的货道推送装置、桌面小型转盘的驱动单元、宠物自动喂食器的出料控制结构里，因为12V的供电电压属于安全低压范畴，民用场景下使用不需要做高压绝缘防护，低转速的输出特性也不需要额外添加限位缓冲结构，直接驱动负载就能实现平稳的低速运动。设计这款三维模型的时候，特意还原了电机壳体的表面质感、端盖与壳体的配合止口、输出轴的台阶定位结构，甚至连端盖和壳体连接的压合缝隙都做了还原，方便结构工程师在做整机装配设计的时候，直接调取模型做干涉检查，

　　不需要反复测量实物的安装边界。从安装边界尺寸来看，圆柱壳体的外圆直径属于微型减速电机的常规尺寸段，整体长度控制在紧凑范围内，输出轴的伸出长度适配常规联轴器的锁紧长度，不会出现轴伸过长导致的悬臂弯曲问题，也不会因为轴伸过短导致联轴器无法可靠锁紧。电机尾部没有多余的凸起结构，安装时尾部只需要预留极小的走线空间即可，非常适合在径向和轴向空间都受限的腔体内部安装。不同于开式减速结构的电机，这款电机的减速组完全封闭在金属壳体内部，出厂时已经填充了适配的润滑脂，日常使用不需要额外维护加油，能在有少量粉尘的非恶劣环境下长期稳定运行，不会因为粉尘进入齿轮啮合面导致磨损加剧。在做传动匹配的时候，需要注意这款电机的输出轴承受的径向载荷有明确上限，不适合直接驱动大直径的重载滚轮，需要搭配带座轴承做中间支撑的场景下，要核算轴的径向受力，避免长期过载导致输出轴弯曲或者轴承过早损坏。另外，电机的供电引线从尾部端面引出，布线的时候可以顺着壳体圆柱面走线，用线卡固定在安装座上，避免引线随电机振动出现疲劳断裂。
